Die analogen Inline-Ausgabeklemmen werden in Anwendungen eingesetzt, in denen analoge Aktoren anzusteuern sind.
Übliche Strom- und Spannungsausgabebereiche lassen sich bei diesen Klemmen individuell konfigurieren. Die analogen Signale werden mit einer Auflösung von 16 Bit zur Verfügung gestellt.
Selbstverständlich stehen Ihnen auch bei den analogen Inline-Ausgabeklemmen Handhabungsvorteile, wie z.B. die Mehrleiteranschlusstechnik oder der automatische Schutzleiterkontakt beim Aufrasten auf die Tragschiene zur Verfügung.
Schnittstellen
| Benennung | Inline-Lokalbus |
|---|---|
| Anschlussart | Inline-Datenrangierer |
| Übertragungsgeschwindigkeit | 500 kBit/s |
| Übertragungsphysik | Kupfer |
Analoge Ausgänge
| Anzahl der Ausgänge | 1 |
|---|---|
| Anschlusstechnik | 2-Leiter (geschirmt) |
| Benennung Ausgang | Analoge Ausgänge |
| D/A-Wandlungszeit | < 100 µs |
| Auflösung D/A | 16 Bit |
| Schutzbenennung | Transientenschutz der Ausgänge |
| Ausgabewertdarstellung | 16 Bit (15 Bit + Vorzeichen) |
| DAC-Auflösung | 16 Bit |
| Prozessdaten-Update | < 1 ms |
| Ausgangssignal Strom | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| Bürde/Ausgangslast Stromausgang | > 500 Ω |
| Ausgangssignal Spannung | 0 V ... 10 V |
| Bürde/Ausgangslast Spannungsausgang | > 2 kΩ 0,05 % |
| Genauigkeit | typ. 0,8 % (vom Ausgabebereichsendwert, Strombereich) |
| typ. 0,5 % (vom Ausgabebereichsendwert, Spannungsbereich) |
| Technisches Merkmal | Wert |
|---|---|
| Zustand | Gebraucht |
| Hersteller | Rexroth |
| Modell | R-IB IL AO 1/SF-PAC |
| Inhalt | 1 Stück |
| Gewicht | 100 g |
| Art.-ID | 1234595876 |
| Art.-ID | 1234595876 |
Rexroth

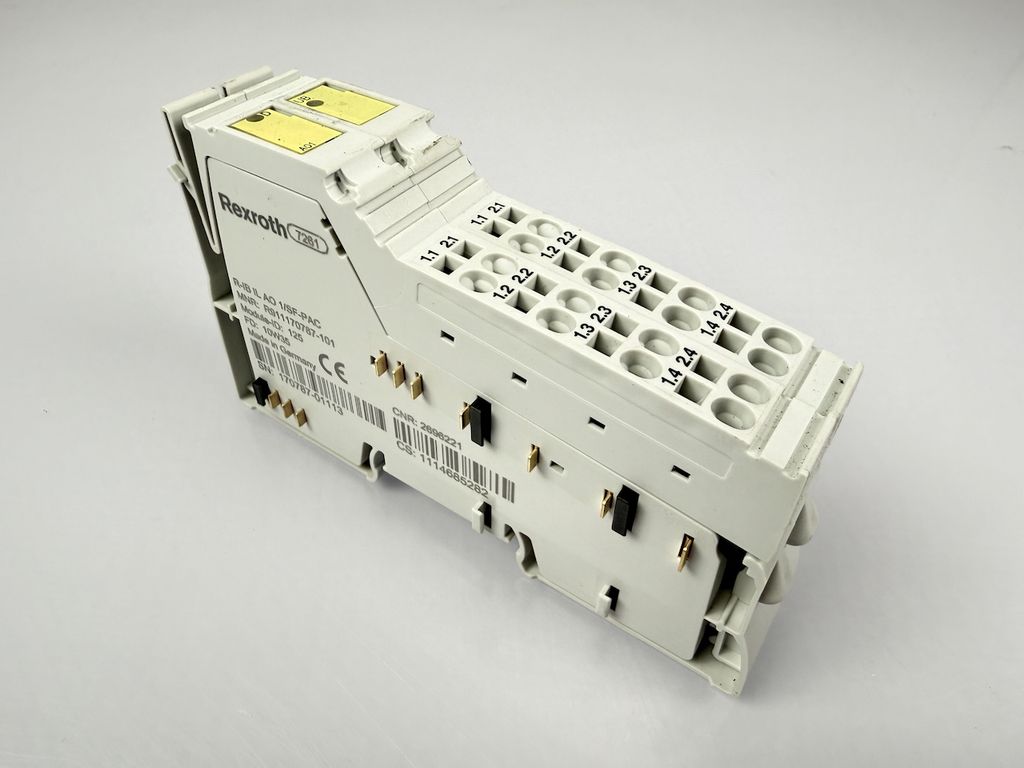

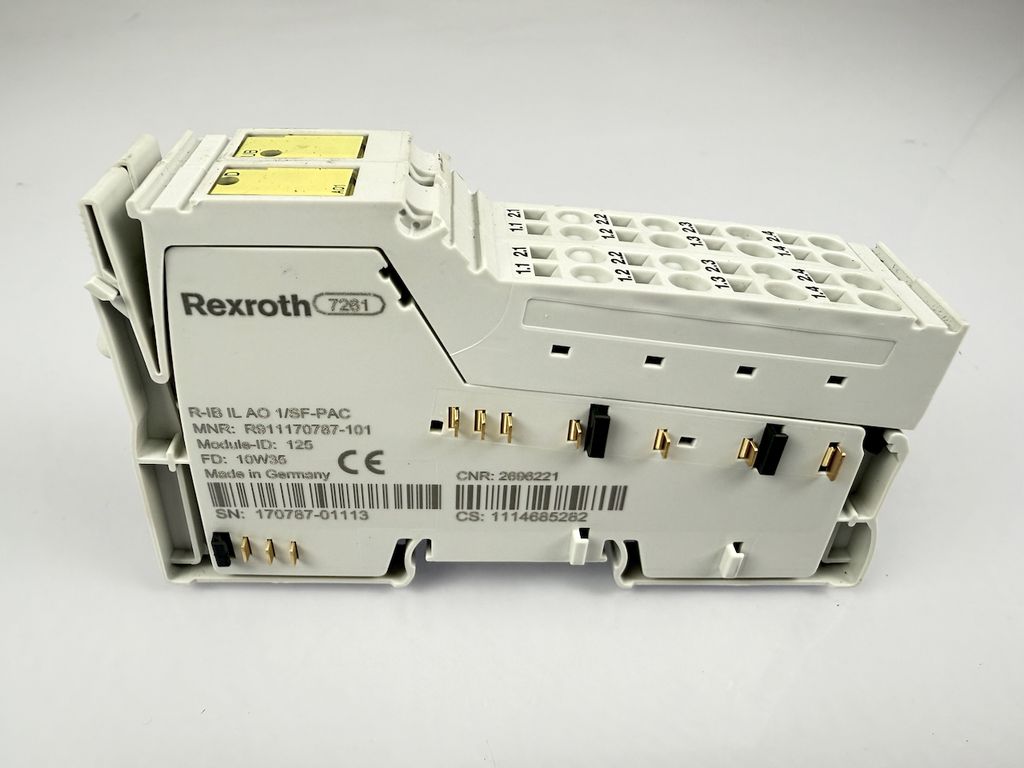

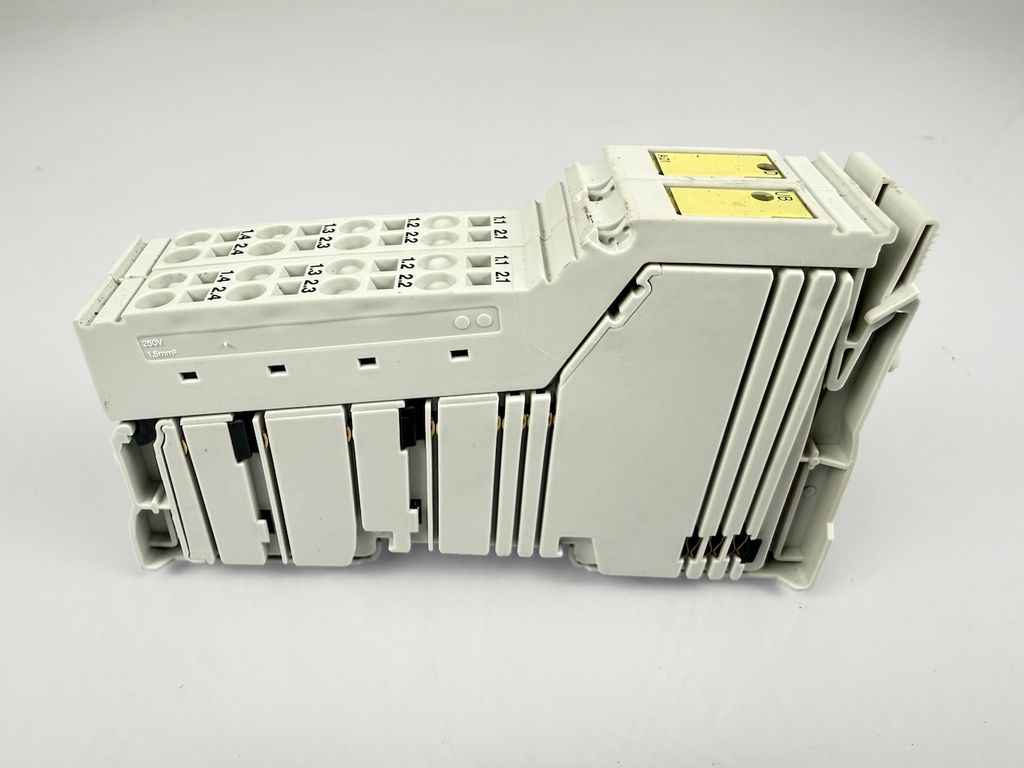

Rexroth Inline analog Ausgabeklemme R-IB IL AO 1/SF-PAC
Artikelnummer VN-31284
EAN
Zustand Gebraucht
Verfügbare Stückzahl 4
