FIBRO Präzisions-Wechselpalette 1.250 × 1.250 mm m. Pneumatikübergabe

FIBRO Präzisions-Wechselpalette 1.250 ×
1.250 mm mit Pneumatikübergabe – 1.500 kg
Hersteller: FIBRO GmbH, Bereich Rundschalttische
Typ / Herstellerbezeichnung: Palette 1250 × 1250
Baujahr: 2005
Fabrik-Nr. / Serien-Nr.: 1817739 / 003
Artikel-Nr.: 4-000-928-00058
Auftrags-Nr.: 0001817739-20
Name ohne Typ und Hersteller: Präzisions-Wechselpalette mit Pneumatikübergabe für
Rundschalttisch / Palettenwechselsystem
Beschreibung

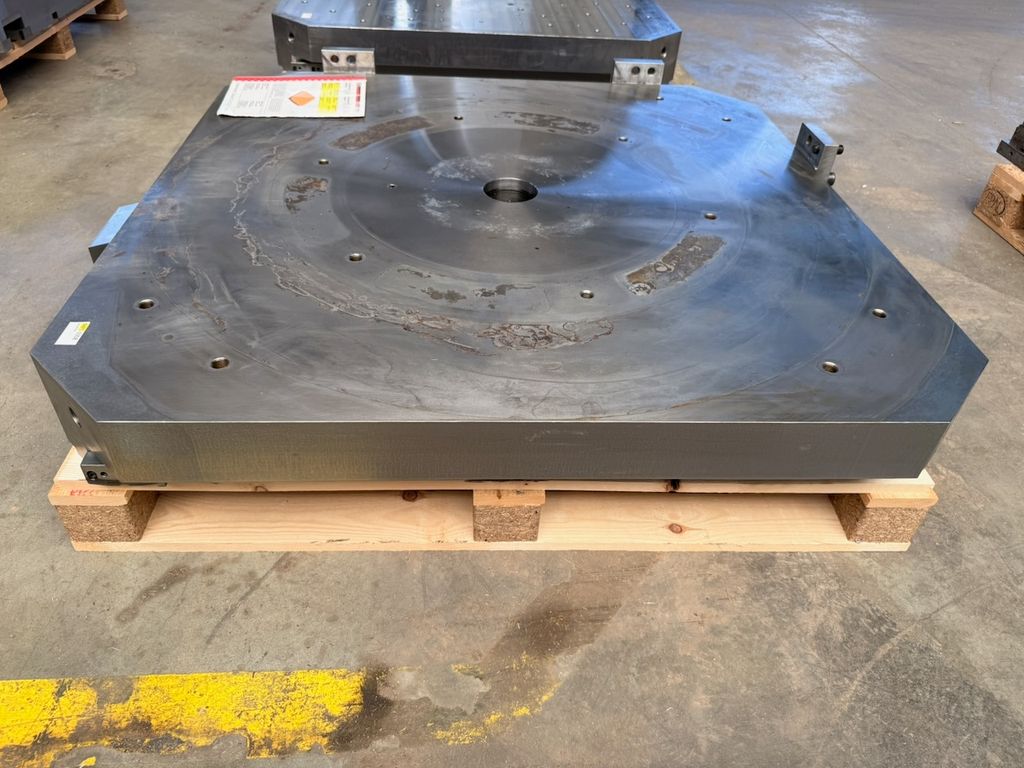

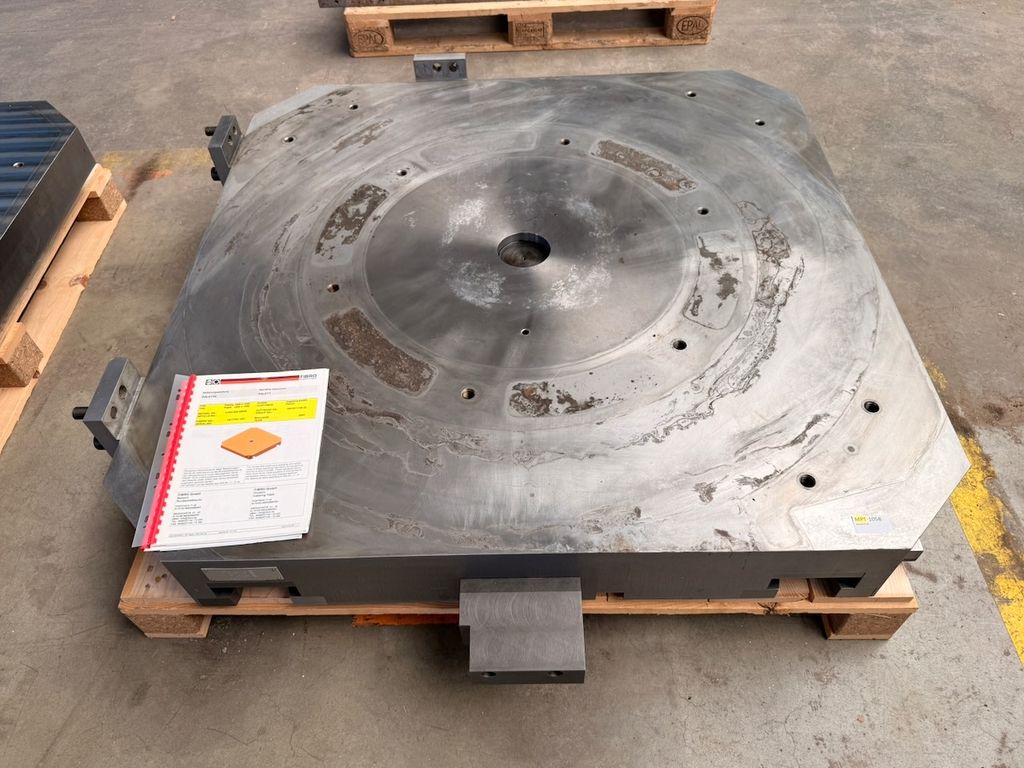

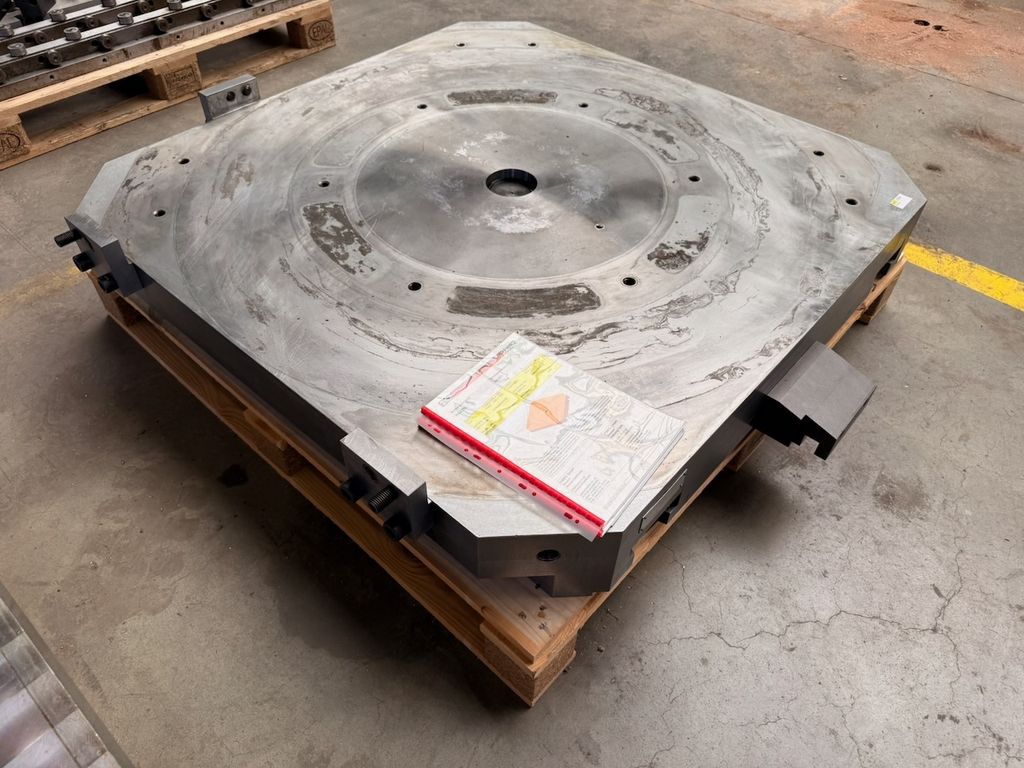

Gebrauchte massive Präzisions-Wechselpalette für den Einsatz auf einem Rundschalttisch bzw.
Palettenwechselsystem.

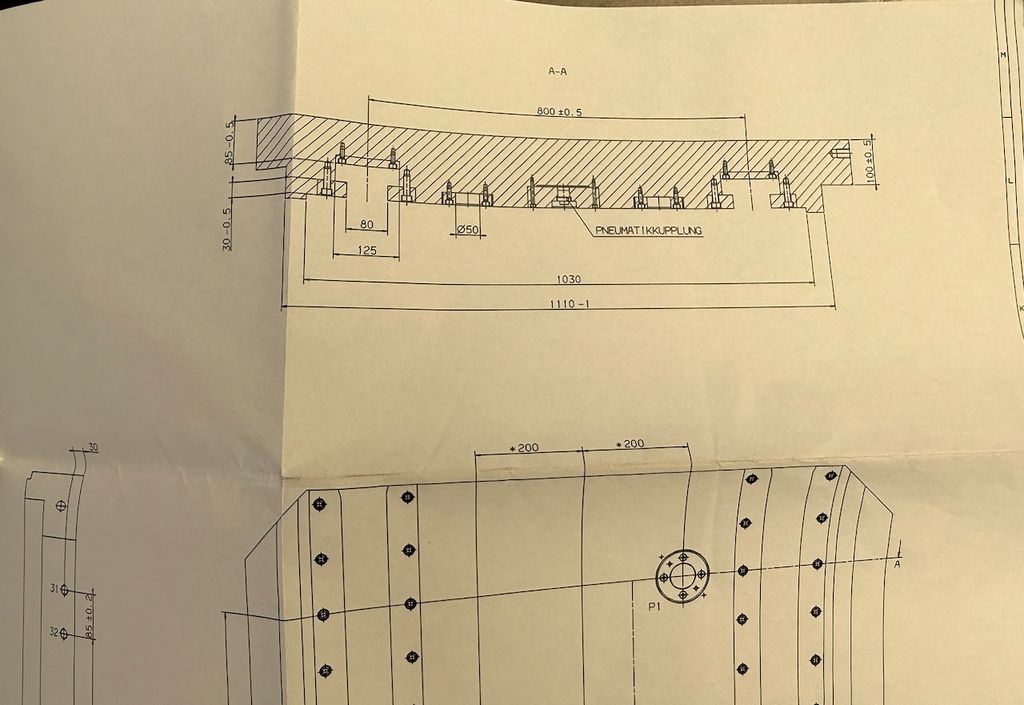

Die Palette verfügt über eine integrierte Pneumatikdurchführung mit einer Leitung und
Kupplungsstelle auf der Unterseite. Zur reproduzierbaren Positionierung sind auf der Unterseite
zwei montierte und ausgerichtete Indexringe vorhanden.

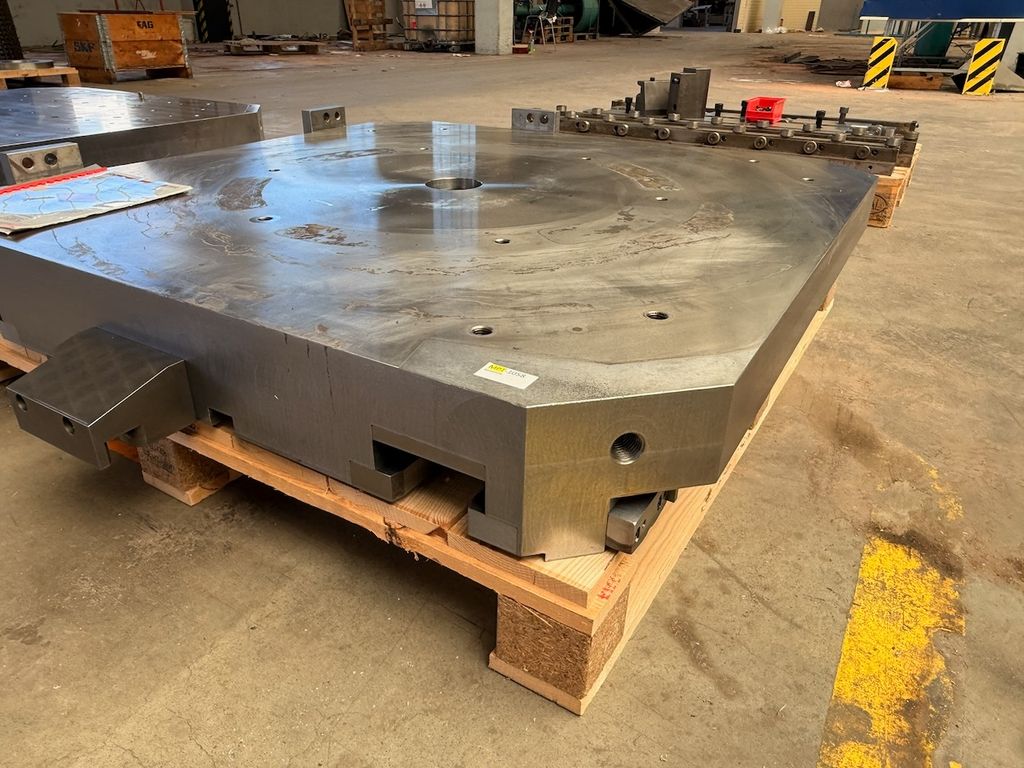

Die Spannnuten sind mit gehärteten Leisten ausgeführt. Diese bilden die Laufflächen für die Rollen
sowie die Anlageflächen für die Palettenspannung.
Auf der Oberseite befindet sich ein kundenspezifisches Bohrbild sowie eine Mittenzentrierung Ø

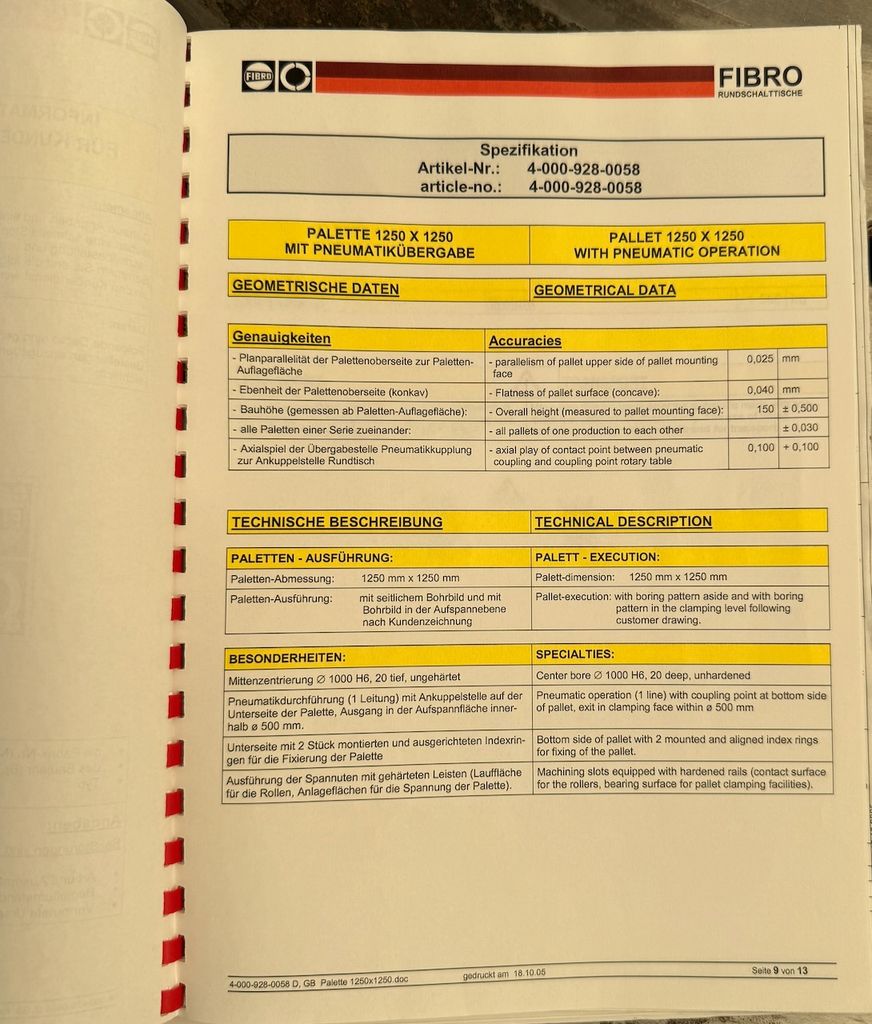

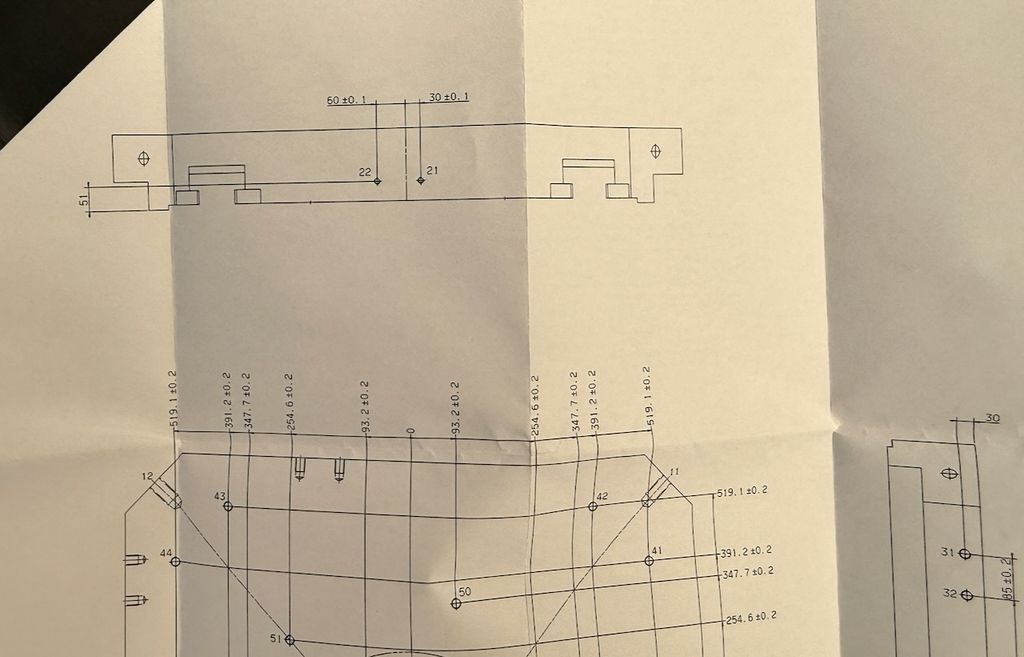

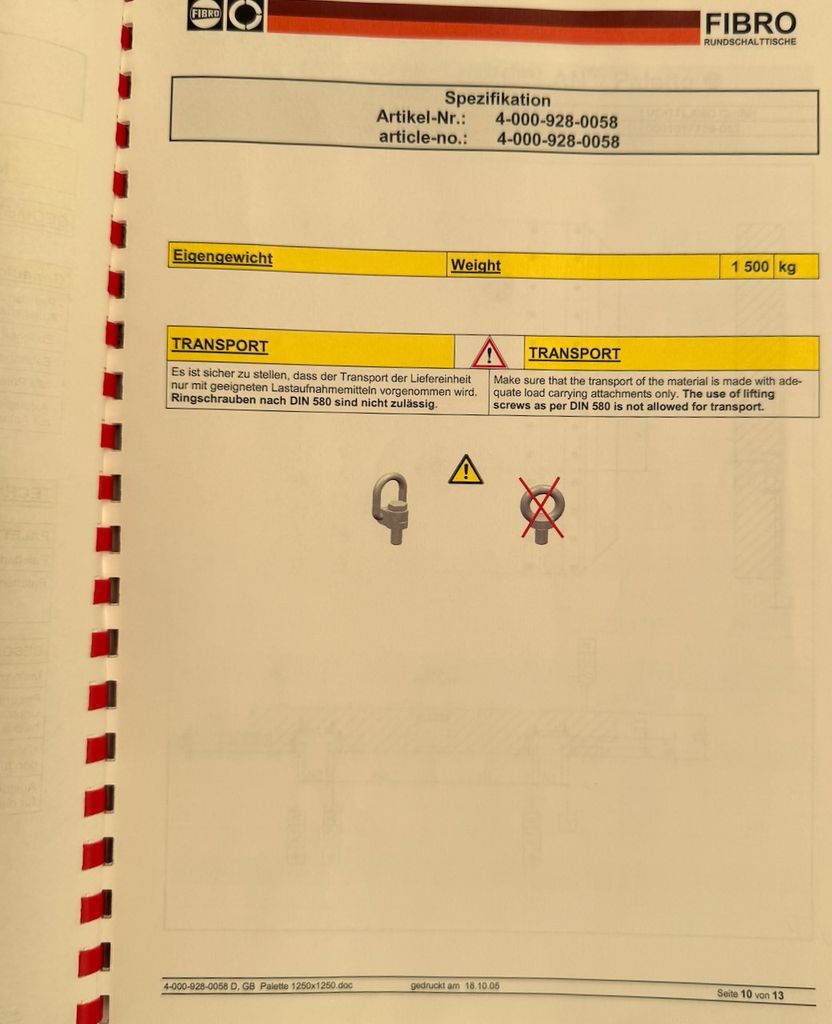

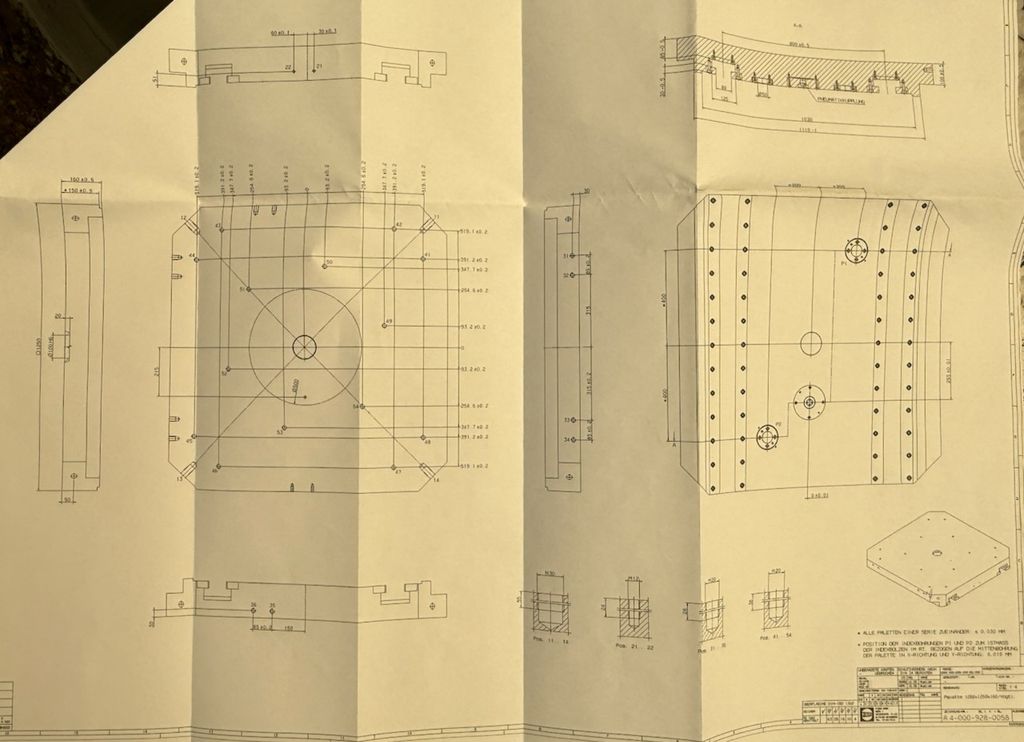

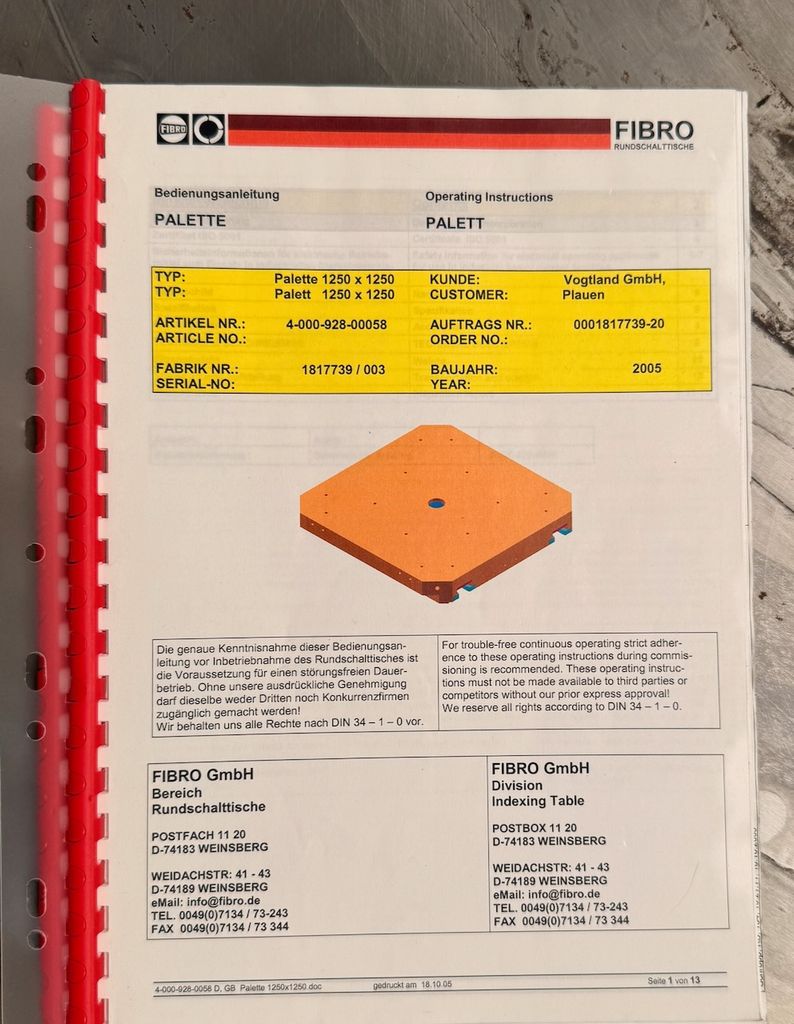

1000 H6. Die Original-Bedienungsanleitung sowie die zugehörigen technischen
Zeichnungsunterlagen sind vorhanden.
Lieferumfang: Präzisions-Wechselpalette einschließlich vorhandener Indexier-, Spann- und
Pneumatikelemente sowie Bedienungsanleitung und technischer Zeichnungsunterlagen, wie
abgebildet.

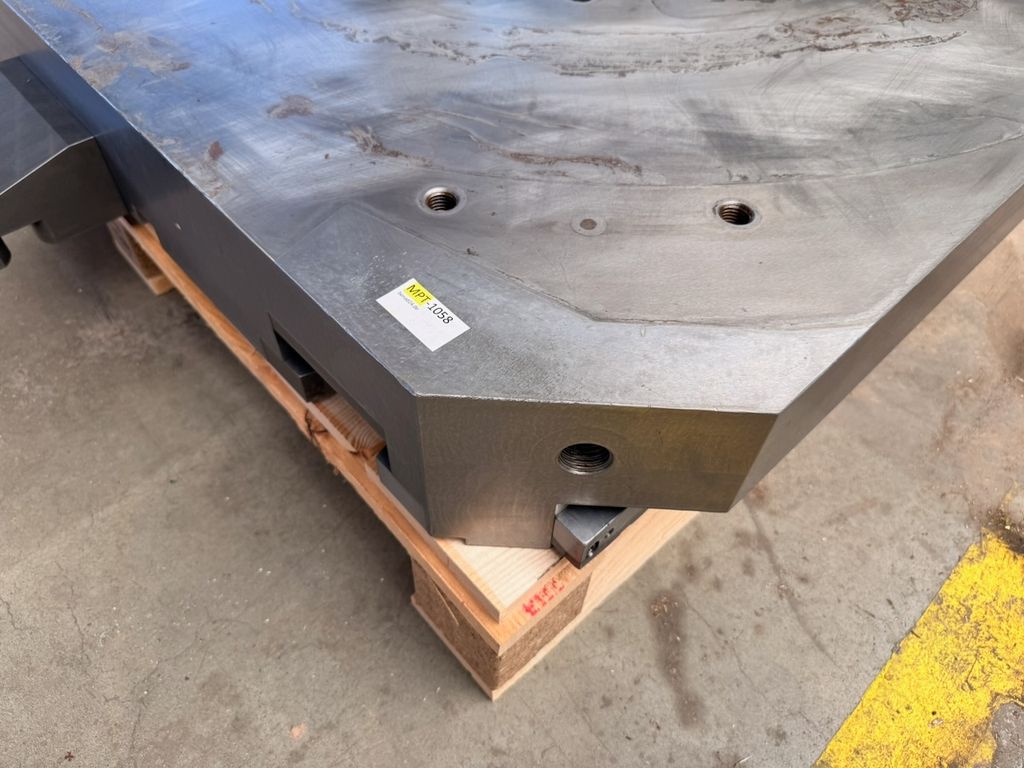

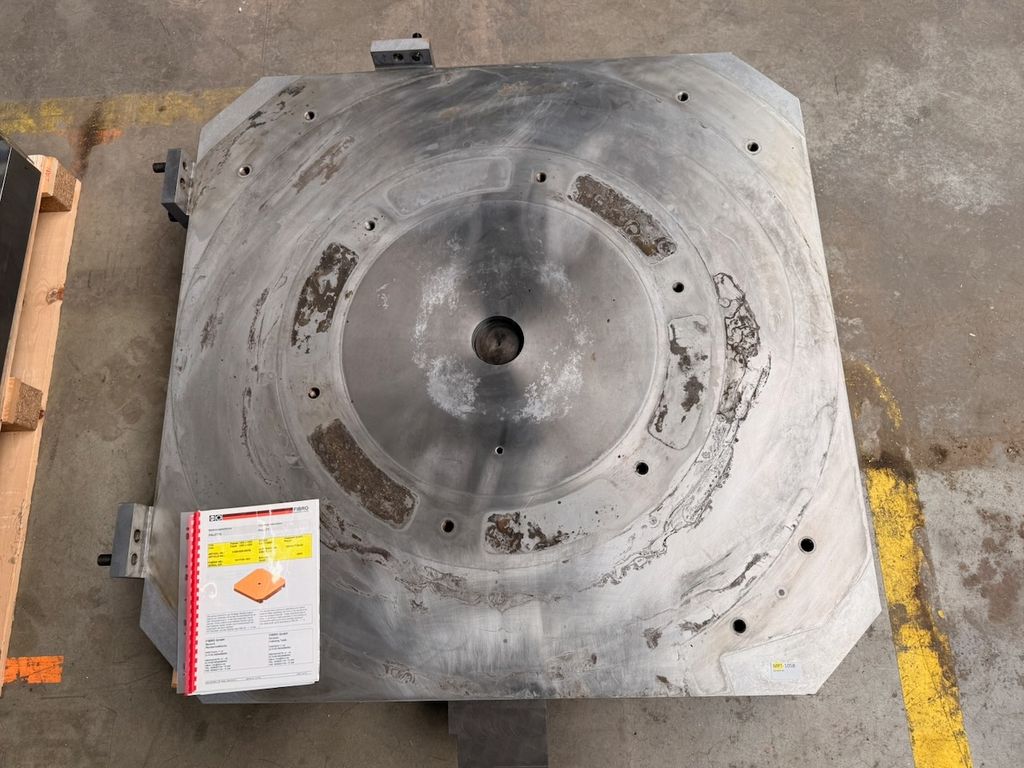

Zustand: Gebraucht. Auf der Aufspannfläche sind deutliche gebrauchsbedingte Bearbeitungs-,
Spann-, Anhaftungs- und Korrosionsspuren sichtbar. Eine aktuelle Vermessung der geometrischen
Genauigkeit liegt nicht vor.

Abmessungen: 1.250 × 1.250 mm
Bauhöhe: 150 ± 0,5 mm
Eigengewicht: 1.500 kg
Parallelität Palettenoberseite zur Auflagefläche: 0,025 mm
Ebenheit der Palettenoberseite, konkav: 0,040 mm
Toleranz der Paletten einer Serie zueinander: ± 0,030 mm
Mittenzentrierung: Ø 1000 H6
Tiefe Mittenzentrierung: 20 mm
Ausführung Mittenzentrierung: ungehärtet
Pneumatikdurchführung: 1 Leitung
Pneumatikübergabe: Kupplungsstelle auf der Unterseite
Indexierung: 2 montierte und ausgerichtete Indexringe

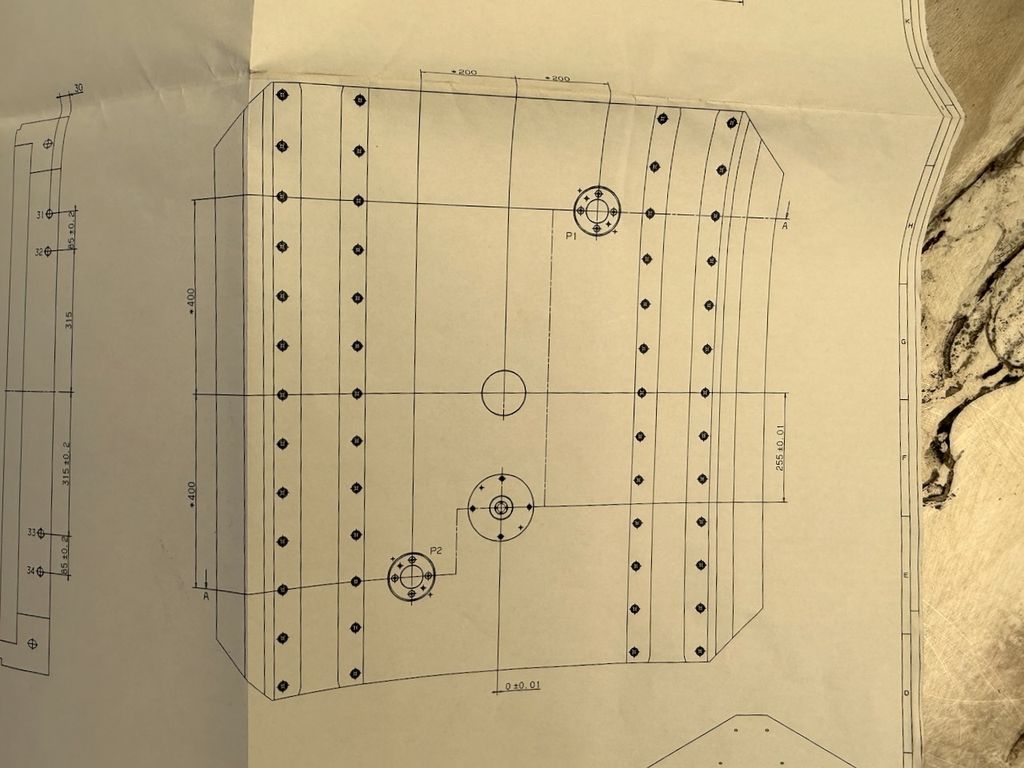

Indexbohrungen: P1 und P2

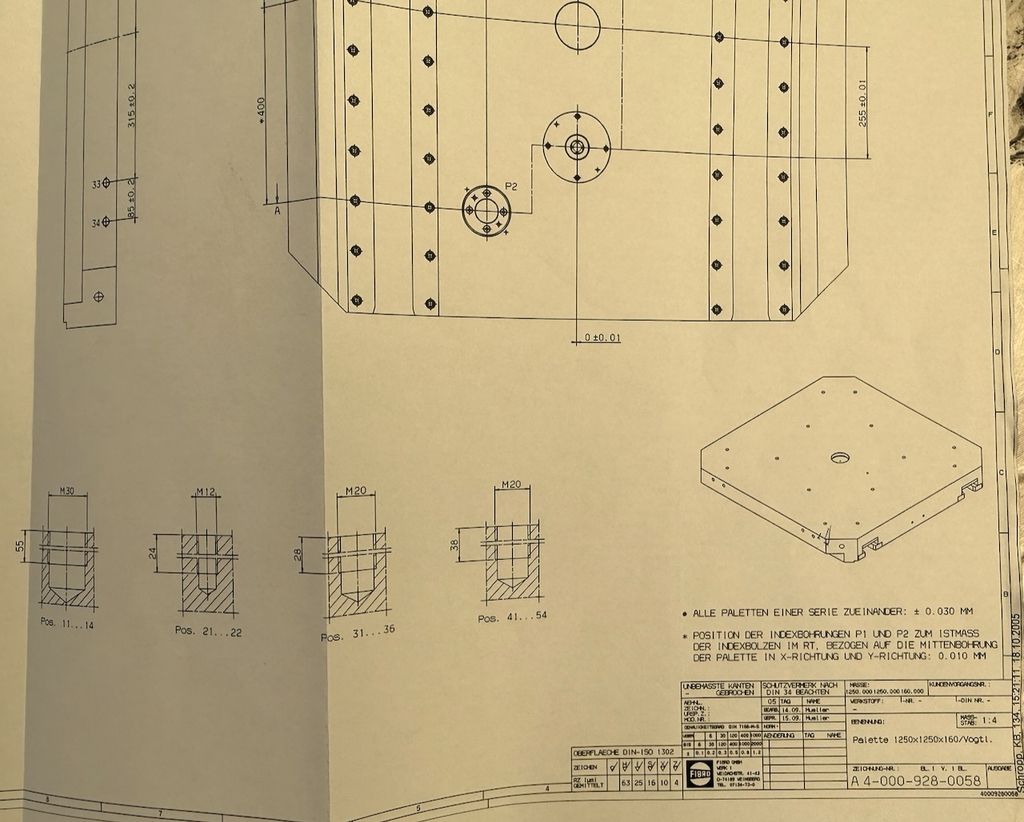

Positionsgenauigkeit P1/P2 laut Zeichnung: 0,010 mm in X- und Y-Richtung, bezogen auf die
Mittenbohrung

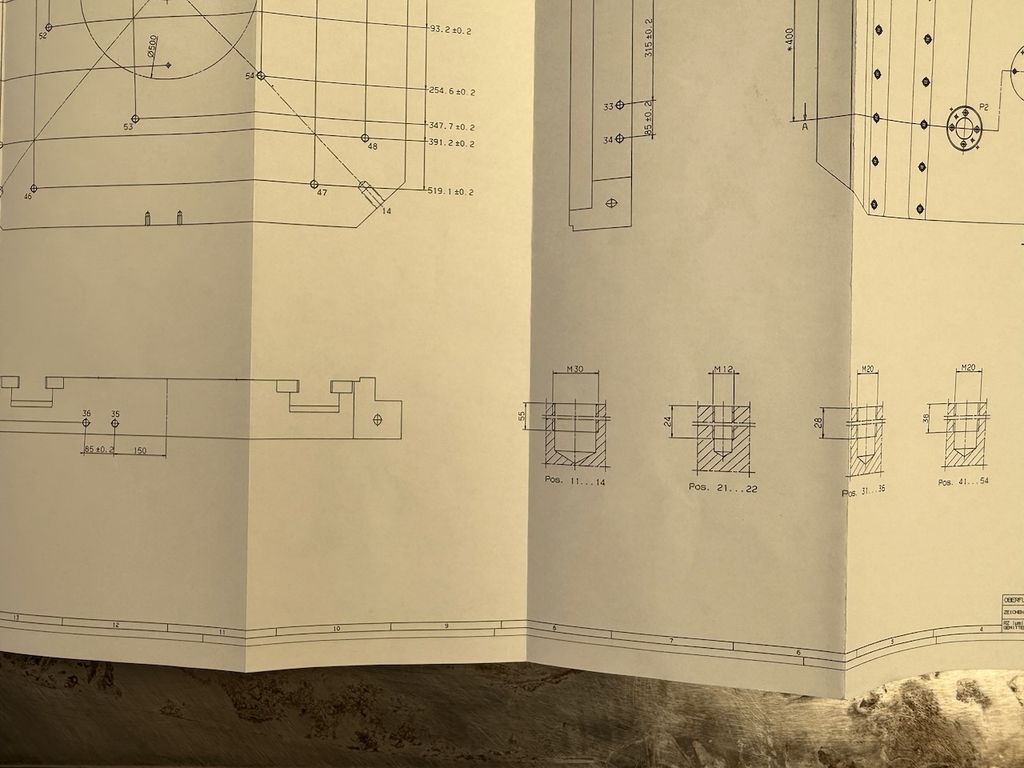

Gewindebohrungen laut Zeichnung: M12, M20 und M30
Spannnuten: mit gehärteten Leisten als Rollenlauf- und Anlageflächen

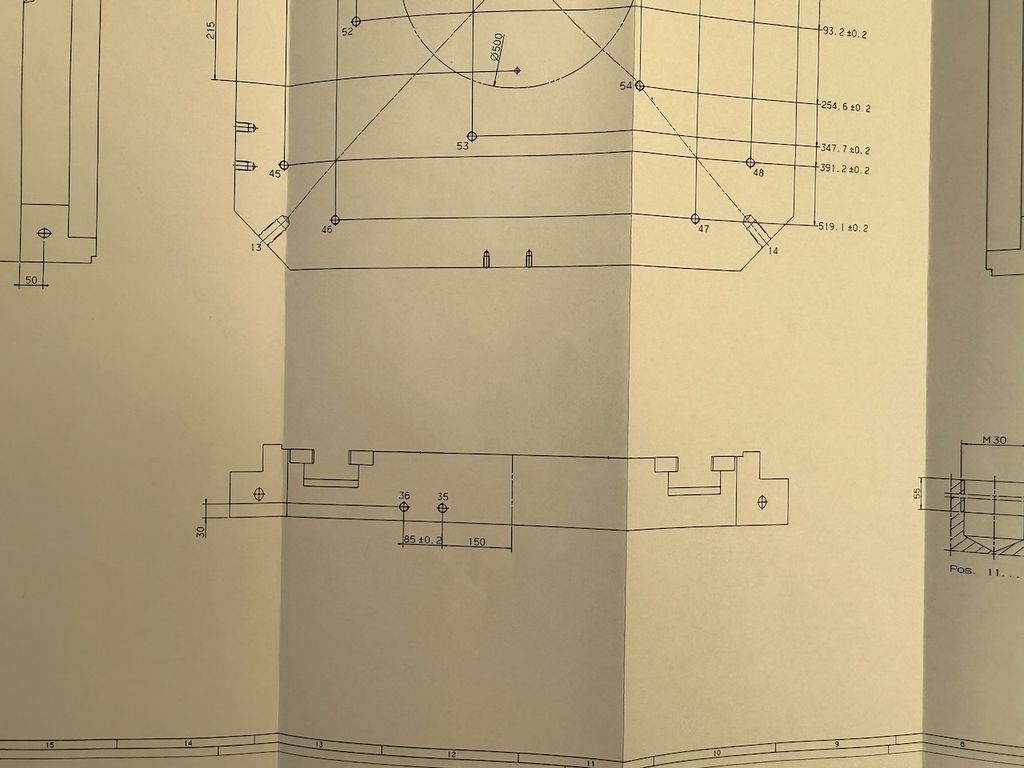

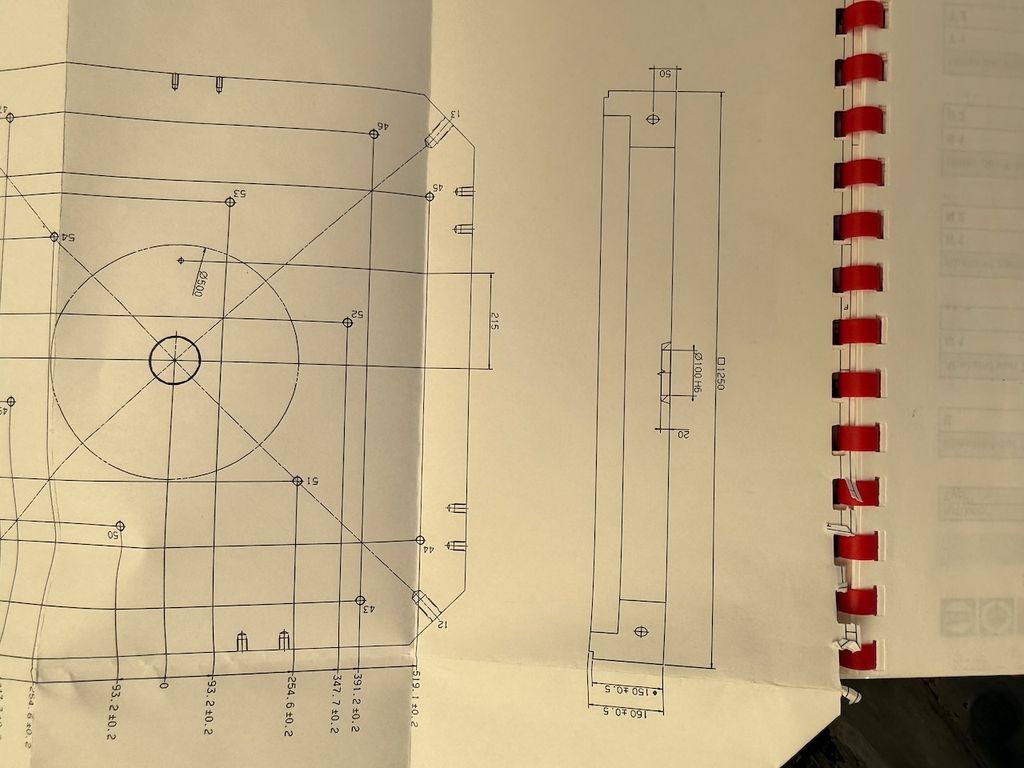

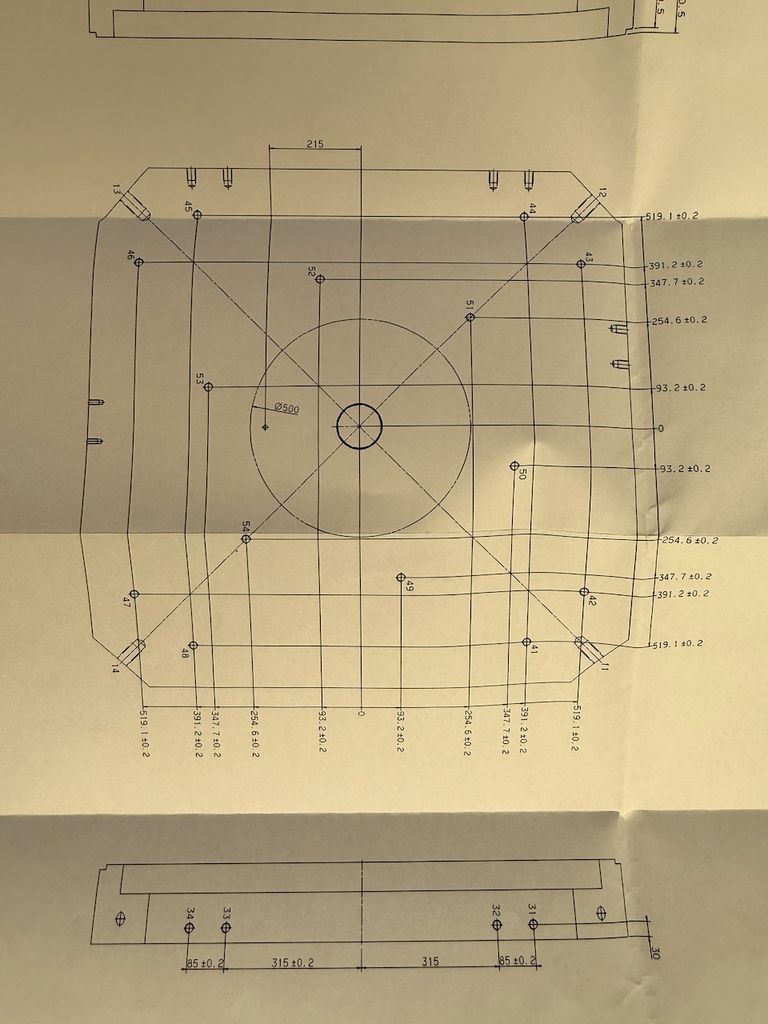

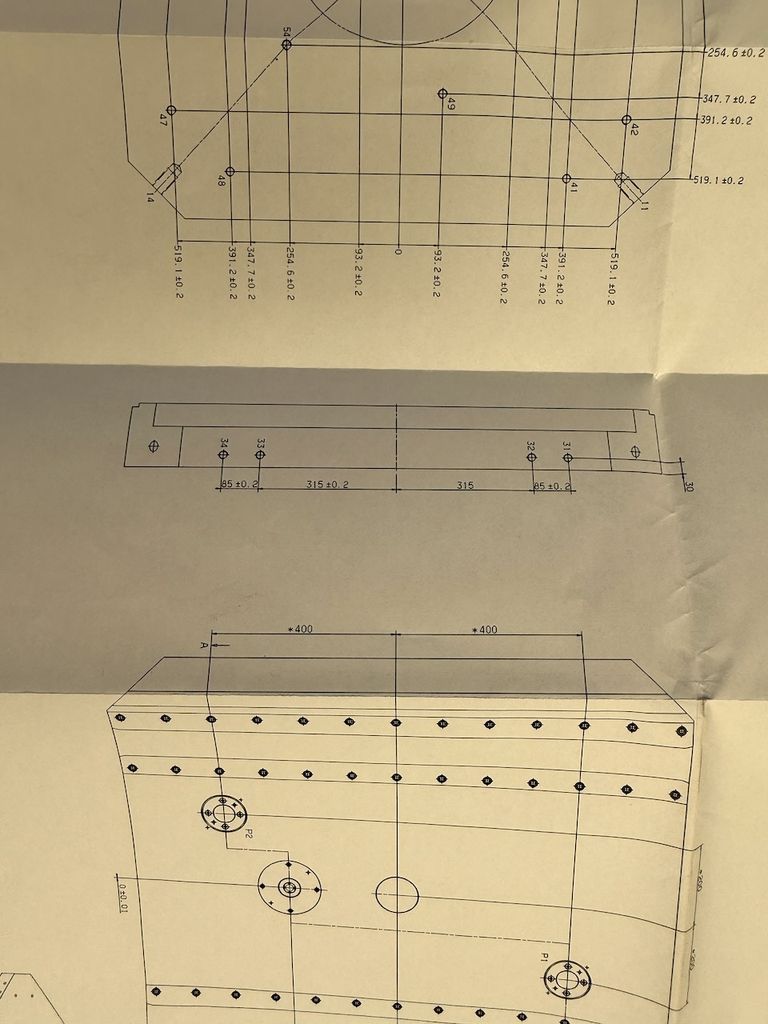

Bohrbild: kundenspezifische Ausführung gemäß Originalzeichnung
Versandmaße
Länge: ca. 1.350 mm
Breite: ca. 1.350 mm
Höhe: ca. 300 mm
Versandgewicht: ca. 1.600 kg inkl. Transportpalette / Verpackung

Technisches Merkmal	Wert
Zustand	Gebraucht
Varianten-ID
Hersteller	FIBRO
Inhalt	1 Stück
Gewicht	1600000 g
Maße	1250×1250×150mm
Art.-ID	1234600071
