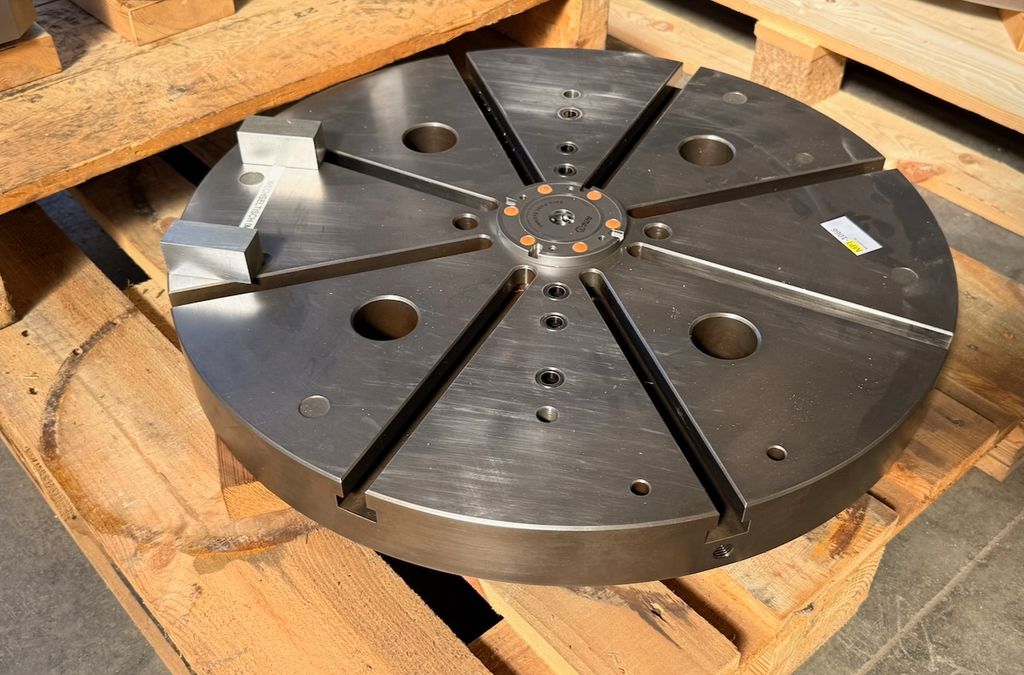

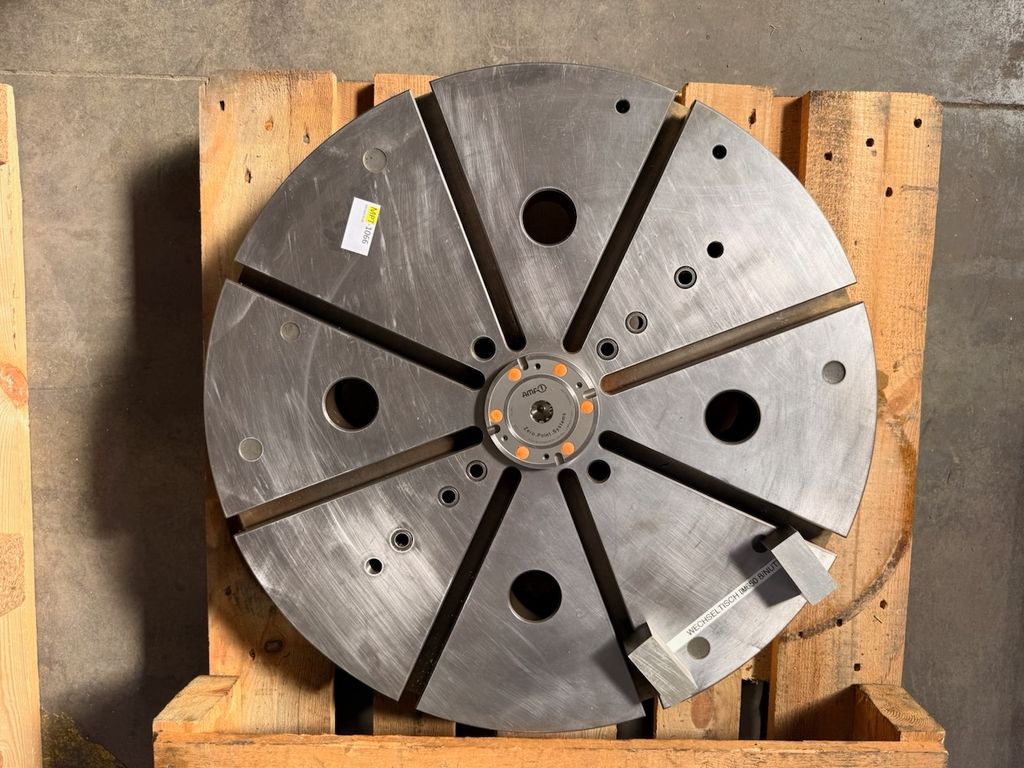

Massive runde Aufspann- bzw. Grundplatte für den Einsatz in einem AMF Nullpunktspannsystem. Die Platte verfügt auf der Unterseite über Spannnippel und kann damit auf entsprechend kompatiblen AMF Nullpunktspannstationen aufgenommen und positioniert werden.

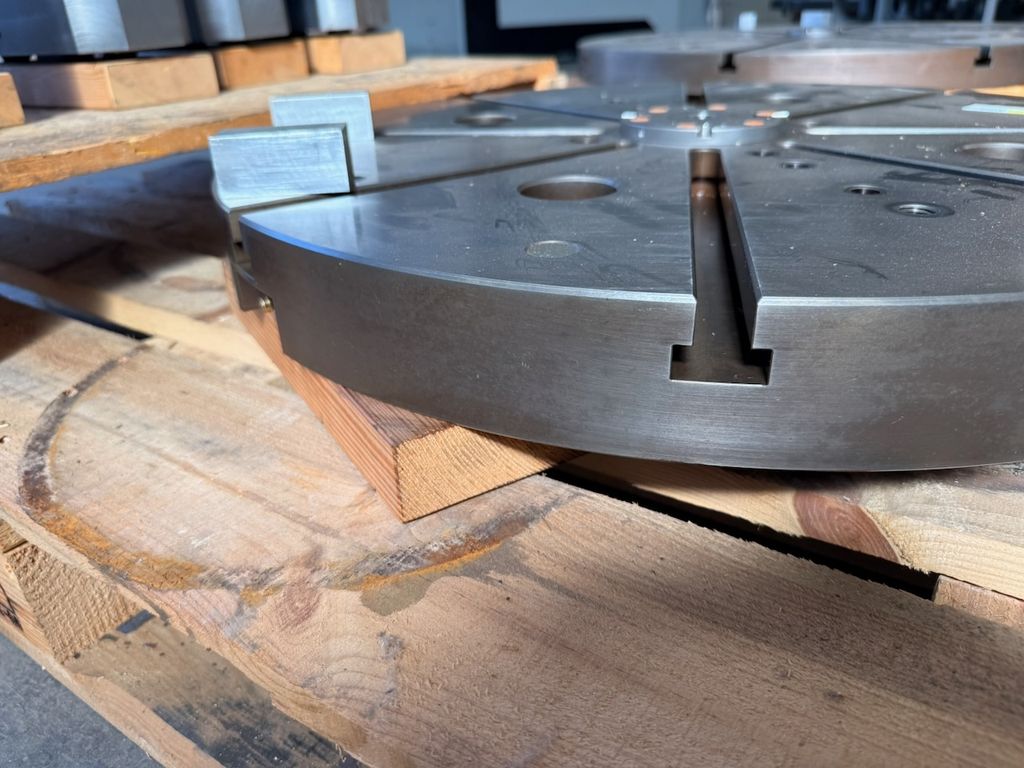

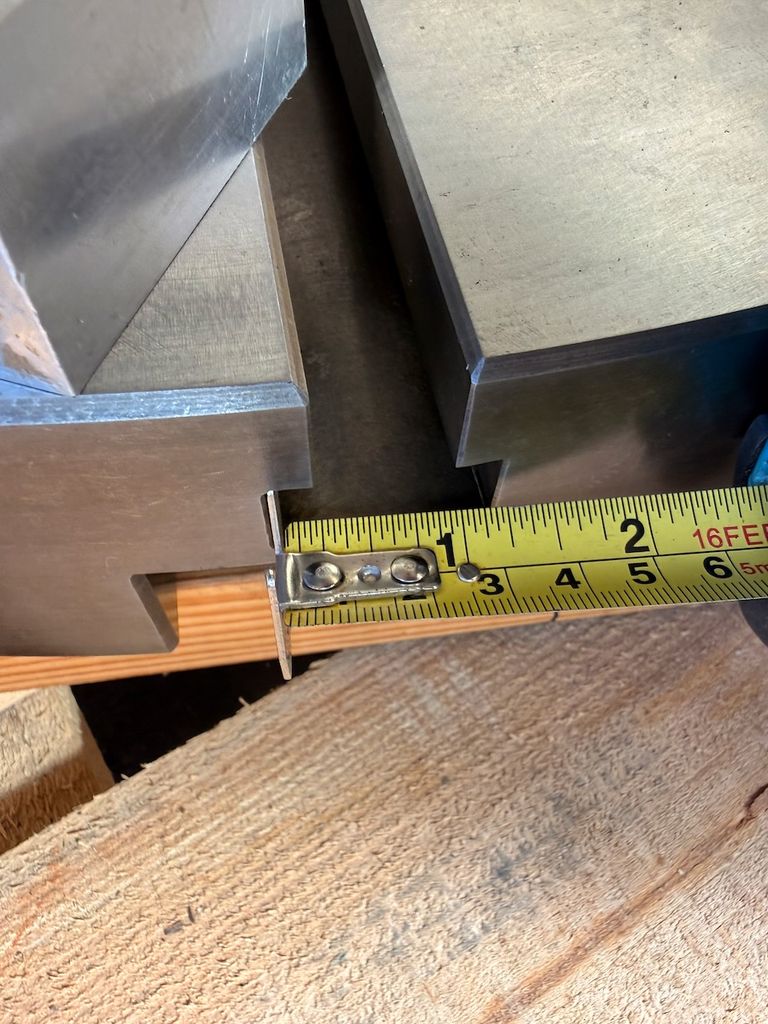

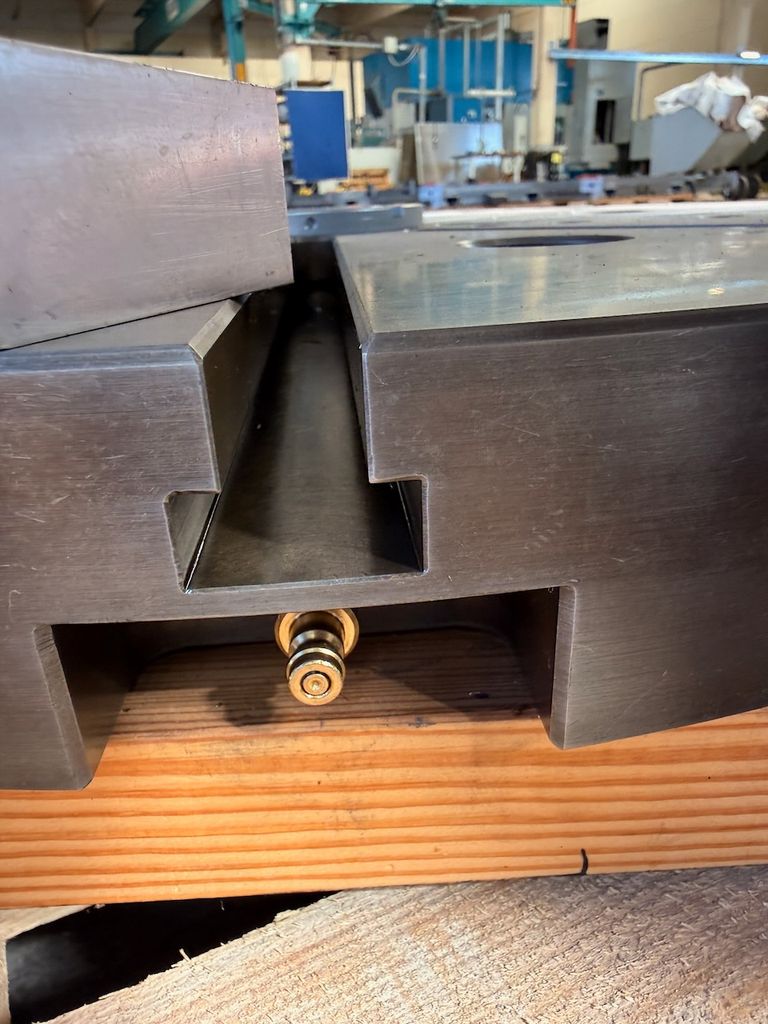

Auf der Oberseite befinden sich 8 radial angeordnete Spannnuten zur Aufnahme und Befestigung von Werkstücken, Vorrichtungen und Spannelementen. Zusätzlich sind verschiedene Aufnahme- und Befestigungsbohrungen vorhanden.

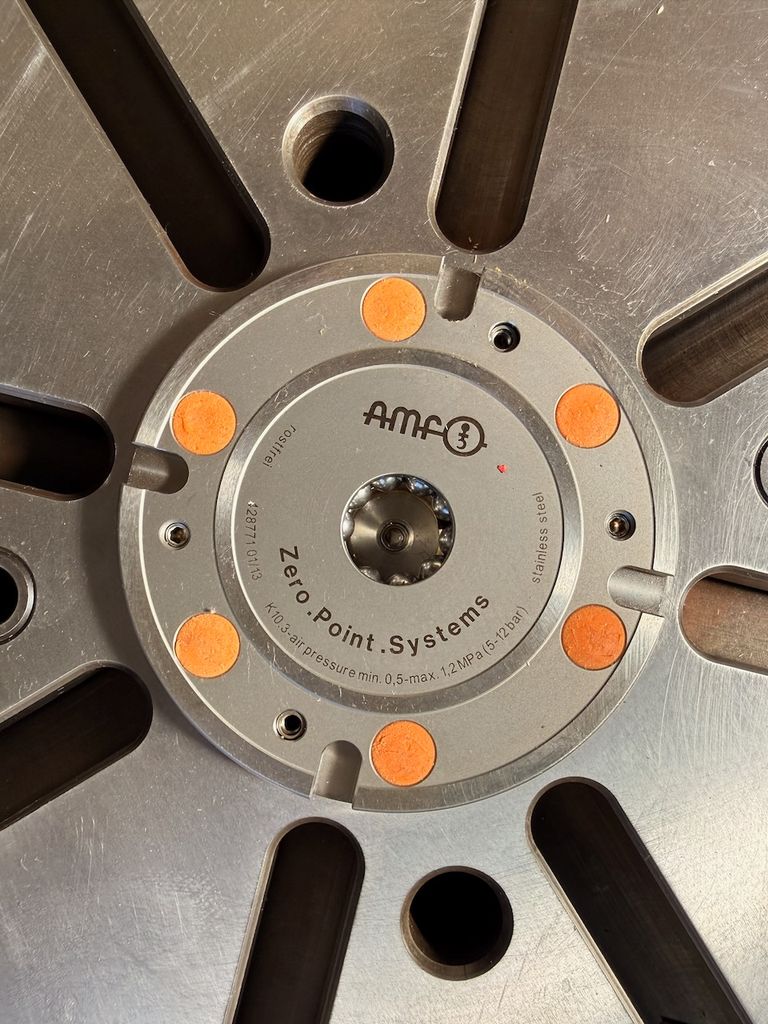

Im Zentrum der Platte ist ein AMF K10.3 Zero-Point-System Nullpunktspannmodul integriert. Das Modul ist pneumatisch betätigt und für einen Luftdruck von 0,5 bis 1,2 MPa bzw. 5 bis 12 bar ausgelegt.

Gebrauchter industrieller Zustand mit üblichen Spann-, Bearbeitungs- und Gebrauchsspuren. Auf der Oberfläche sind Kratzer und leichte Verschmutzungen vorhanden.
Spannnuten, Aufnahmebohrungen und das zentrale Nullpunktspannmodul sind vorhanden. Eine Funktionsprüfung des pneumatischen Spannmoduls ist nicht dokumentiert.

Lieferumfang:
1 × runde Aufspann-/Grundplatte Ø 650 mm
8 × radiale Spannnuten
1 × integriertes AMF K10.3 Nullpunktspannmodul
Unterseitige Spannnippel zur Aufnahme auf einem kompatiblen Nullpunktspannsystem

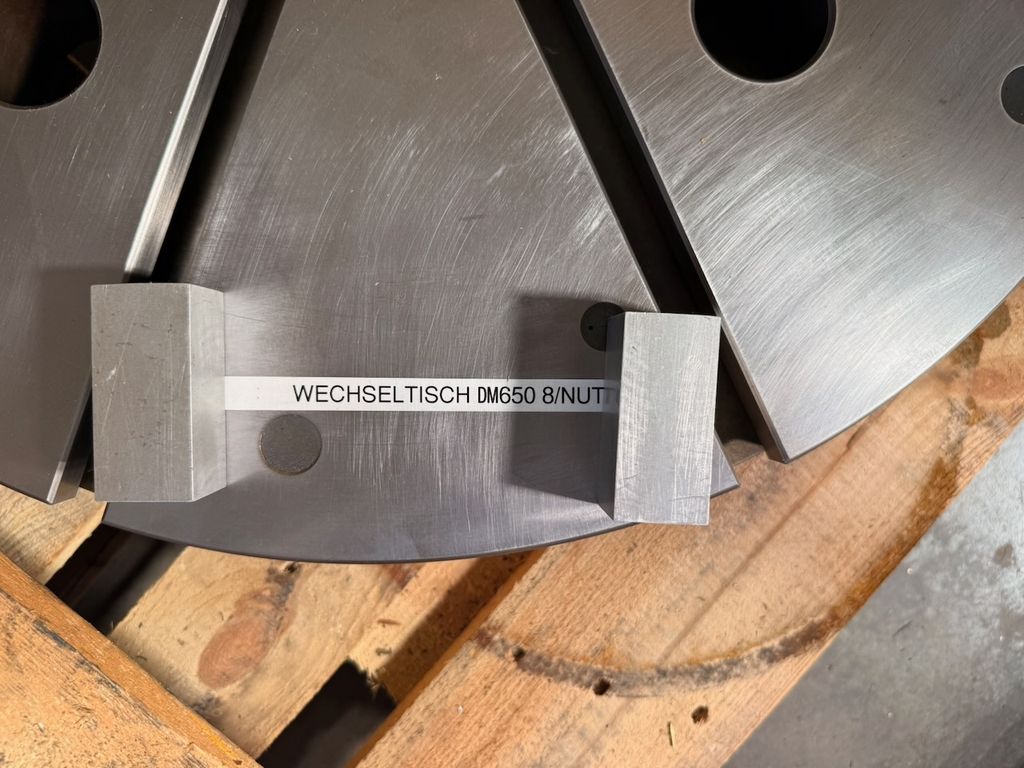

Anschlag-/Aufnahmeelemente gemäß Abbildungen
Sämtliche fest an der Platte befindlichen Komponenten gemäß Abbildungen

* Typ: Grundplatte Ø 650 mm / 8 Nuten / K10.3
* Baujahr: 2013
* Ausführung: runde Aufspann-/Grundplatte
* Nullpunktspannmodul: AMF K10.3
* Kennzeichnung Spannmodul: 428771
* Datumskennzeichnung: 01/13
* Betätigung Spannmodul: pneumatisch
* Luftdruck: 0,5–1,2 MPa
* Betriebsdruck: 5–12 bar
* Anzahl Spannnuten: 8
* Anordnung Spannnuten: radial

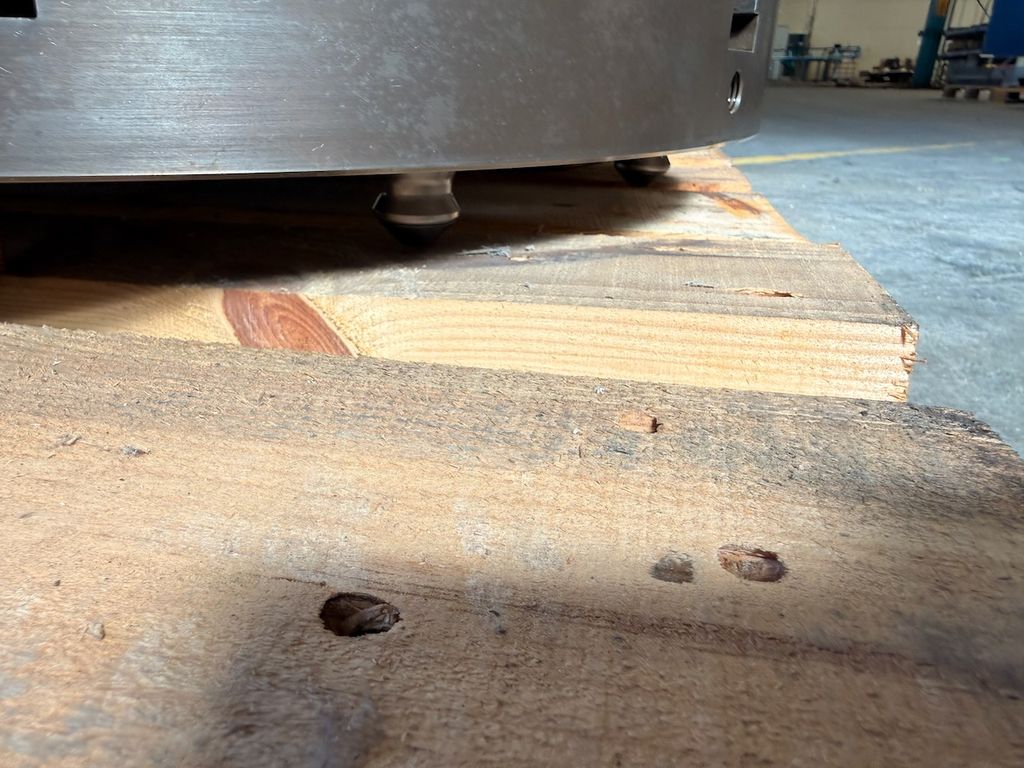

* Aufnahme: unterseitige Spannnippel
* Zusätzliche Aufnahme-/Befestigungsbohrungen: vorhanden

―
* Durchmesser: 650 mm

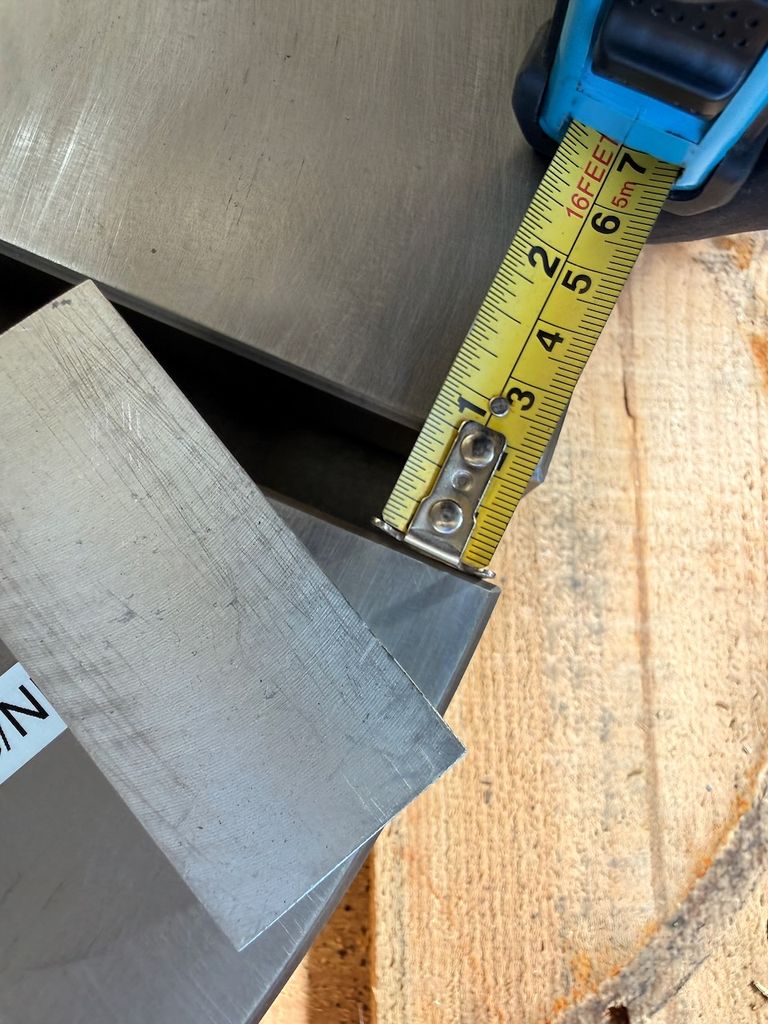

* Höhe Grundplatte: 65,06 mm
* Versandlänge: ca. 700 mm
* Versandbreite: ca. 700 mm
* Versandhöhe: ca. 150 mm inklusive Spannnippel und Verpackungszugabe

Technisches Merkmal	Wert
Zustand	Gebraucht
Varianten-ID
Hersteller	AMF
Modell	Zero-Point-System
Inhalt	1 Stück
Gewicht	150000 g
Maße	700×700×150mm
