- Sicherheitsschalter mit Zuhaltung und integrierter Auswerteelektronik
- Zuhaltekraft bis zu 6500 N
- Bis zu 20 Schalter in Reihe
- Querschlussüberwachung
- 2 Sicherheitsausgänge (Halbleiterausgänge)
- Kategorie 4 / PL e nach EN ISO 13849-1
- Mit Steckverbinder M23 (RC18)
- Multicode
- Anfahrrichtung A (Auslieferungszustand)
Artikel aus Anlagenrückbau
Arbeitsbereich
| Wiederholgenauigkeit R | |
| nach EN 60947-5-2 | 10 % |
Elektrische Anschlusswerte
| Absicherung | |
| extern (Betriebsspannung UCM) | 0.5 ... 8 A |
| extern (Betriebsspannung UB) | 0.25 ... 8 A |
| Anschlussleistung | |
| Magnet | 11 W |
| Betriebsspannung DC | |
| LED1 , LED2 | 24 V DC -15% V DC ... +10% V DC |
| UB | 24 V DC -15% ... +15% verpolsicher, geregelt, Restwelligkeit < 5 %, PELV |
| EMV-Schutzanforderungen | gemäß EN IEC 60947-5-3 |
| Gebrauchskategorie | |
| DC-13 | 24V 200mA |
| Magnetbetriebsspannung DC | |
| UCM | 24 V DC -15% ... +10% verpolsicher, geregelt, Restwelligkeit < 5 %, PELV |
| Magnet-Einschaltdauer ED | 100 % |
| Risikozeit nach EN 60947-5-3 | max. 400 ms |
| Risikozeit nach EN 60947-5-3, Verlängerung für jedes weitere Gerät | max. 5 ms |
| Schaltlast | |
| nach UL | 24V DC, Class 2 |
| Schutzklasse | |
| EN IEC 61140 | III |
| Stromaufnahme | |
| ICM | 450 mA |
| IB | 80 mA |
| Testimpulsdauer | max. 1 ms |
| Verschmutzungsgrad (extern, nach EN 60947-1) | 3 |
| Meldeausgang OUT | |
| Art des Ausgangs | Halbleiterausgang, p-schaltend, kurzschlusssicher |
| Ausgangsspannung | |
| OUT | 0.8xUB ... UB V DC |
| Ausgangsstrom | |
| OUT | 1 ... 50 mA |
| Sicherheitsausgänge OA / OB | |
| Art des Ausgangs | Halbleiterausgänge, p-schaltend, kurzschlusssicher |
| Ausgangsspannung | |
| LOW U(OA,OB) | 0 ... 1 V DC |
| HIGH U(OA,OB) | UB-1.5V ... UB V DC |
| Ausgangsstrom | |
| je Sicherheitsausgang | 1 ... 200 mA |
| Diskrepanzzeit | |
| beider Sicherheitsausgänge | max. 10 ms |
| Einschaltzeit | |
| Sicherheitsausgänge | 400 ms |
| Reststrom Ir | max. 0.25 mA |
Mechanische Werte und Umgebung
| Anfahrgeschwindigkeit | max. 20 m/min |

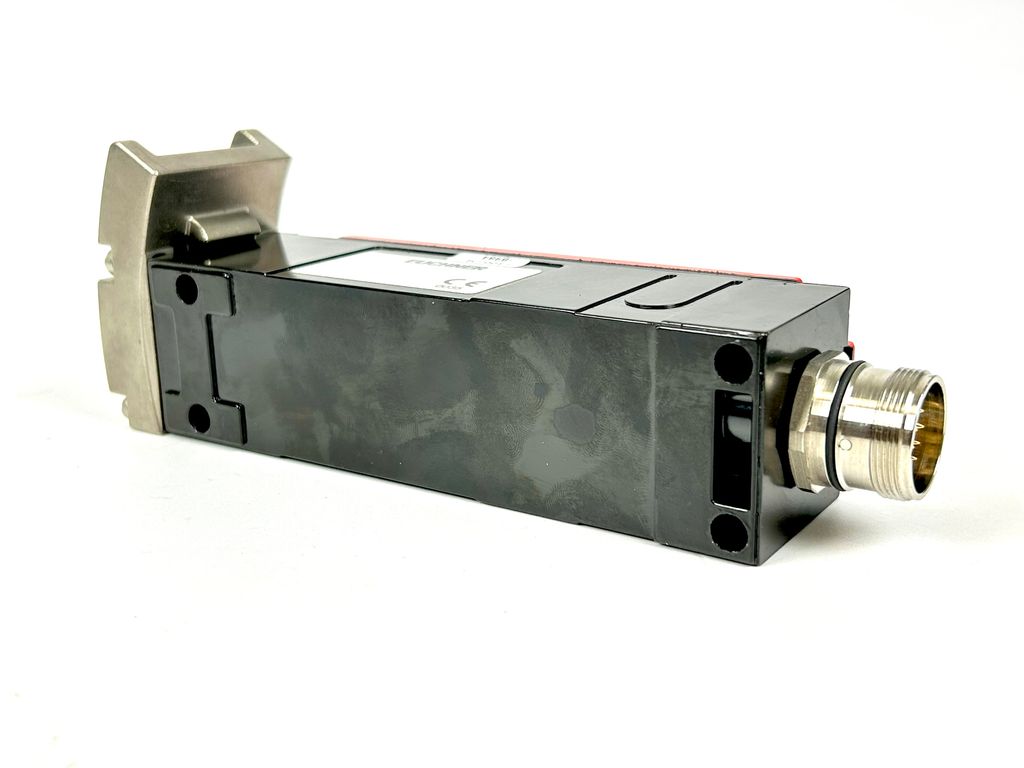

| Anschlussart | 1 Steckverbinder M23, 19 polig, RC18 |
| Bereitschaftsverzögerung | 10 s |
| Einbaulage | beliebig |
| Schaltfrequenz | max. 0.5 Hz |
| Freiheitsgrad X | ±5 mm |
| Freiheitsgrad Y | ±5 mm |
| Freiheitsgrad Z | ±4 mm |
| Mechanische Lebensdauer | 2 x 10⁶ |
| Schock- und Schwingfestigkeit | gemäß EN IEC 60947-5-3 |
| Schutzart | IP65/IP67 |
| Umgebungstemperatur | |
| bei UB = 24V DC | -20 ... +55 °C |
| Werkstoff | |
| Sicherheitsschaltergehäuse | Aluminium Druckguss |
| Rampe | nicht rostender Stahl |
| Zuhaltekraft Fmax | 6500 N |
| Zuhaltekraft FZh | 5000 N |
| Zuhaltungsprinzip | Arbeitsstromprinzip |
Kennwerte nach EN ISO 13849-1 / EN IEC 62061
| Gebrauchsdauer | 20 y |
| Überwachung der Zuhaltung und der Stellung der Schutzeinrichtung | |
| Kategorie | |
| Einbaulage beliebig | 4 |
| Performance Level | PL e |
| PFHD | |
| Einbaulage beliebig | 3,1 x 10-9 |
Verschiedenes
| Für die Zulassung nach UL gilt | Betrieb nur mit UL-Class 2 Spannungsversorgung oder gleichwertigen Maßnahmen siehe Betriebsanleitung |
| Zustand | Gebraucht |
| Hersteller | EUCHNER GmbH + Co. KG |

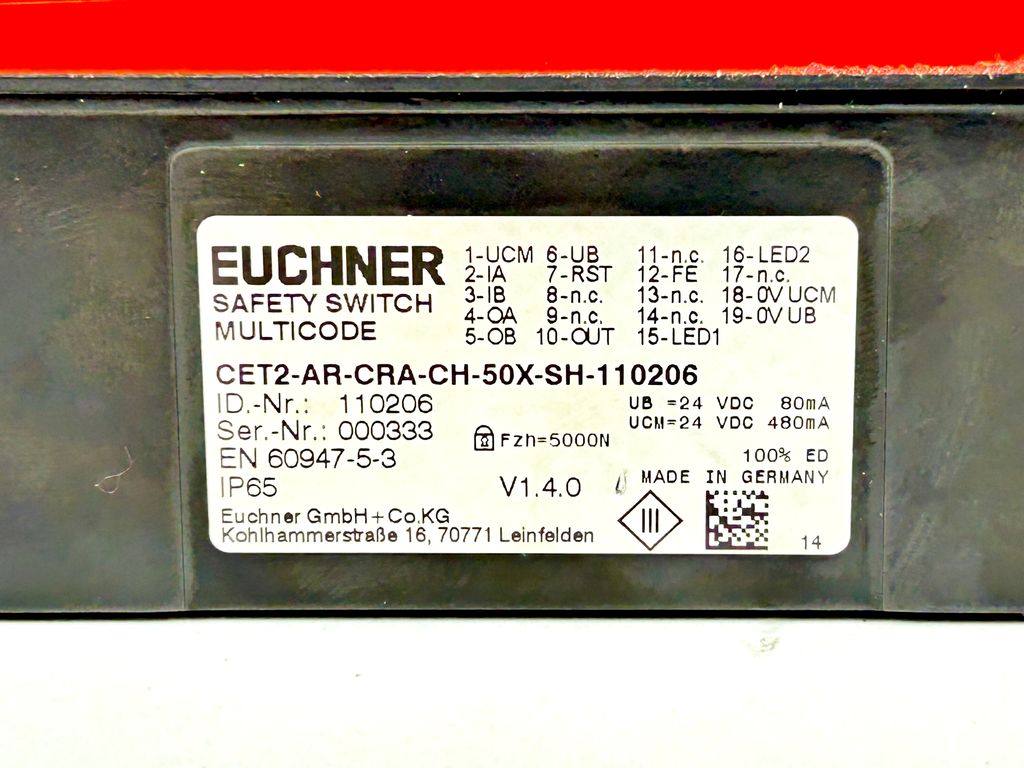

| Modell | CET2-AR-CRA-CH-50X-SH |
| Inhalt | 1 Stück |
| Gewicht | 2000 g |
| Netto-Gewicht | 1300 g |
| Art.-ID | 1234588130 |
EUCHNER GmbH + Co. KG

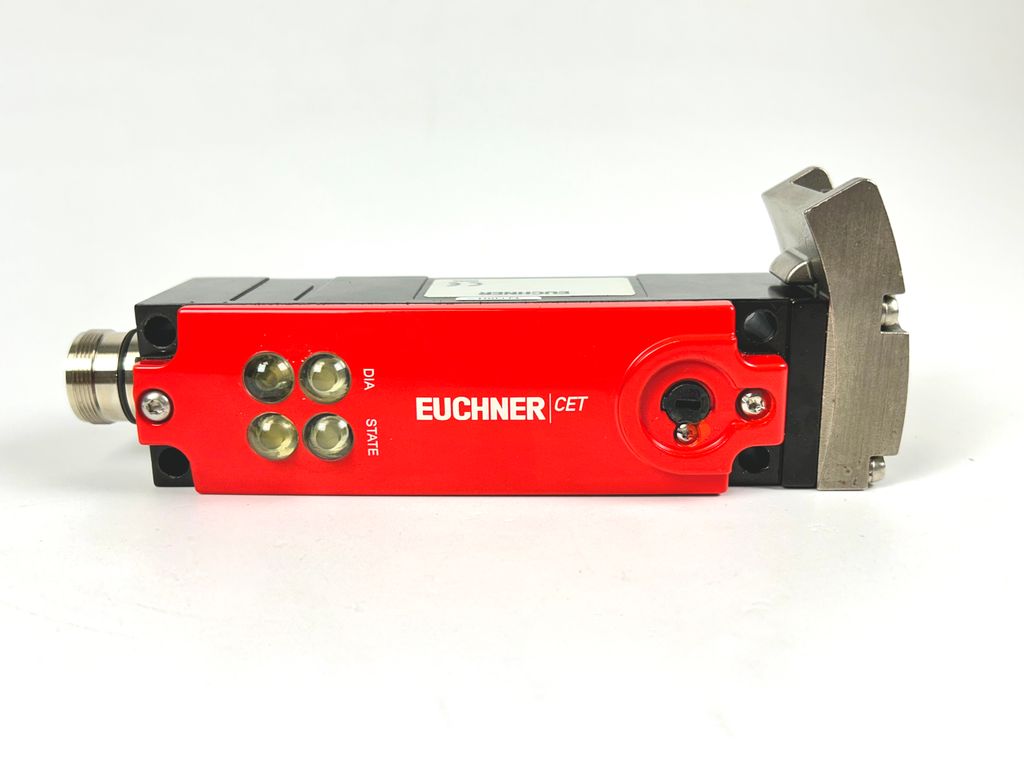

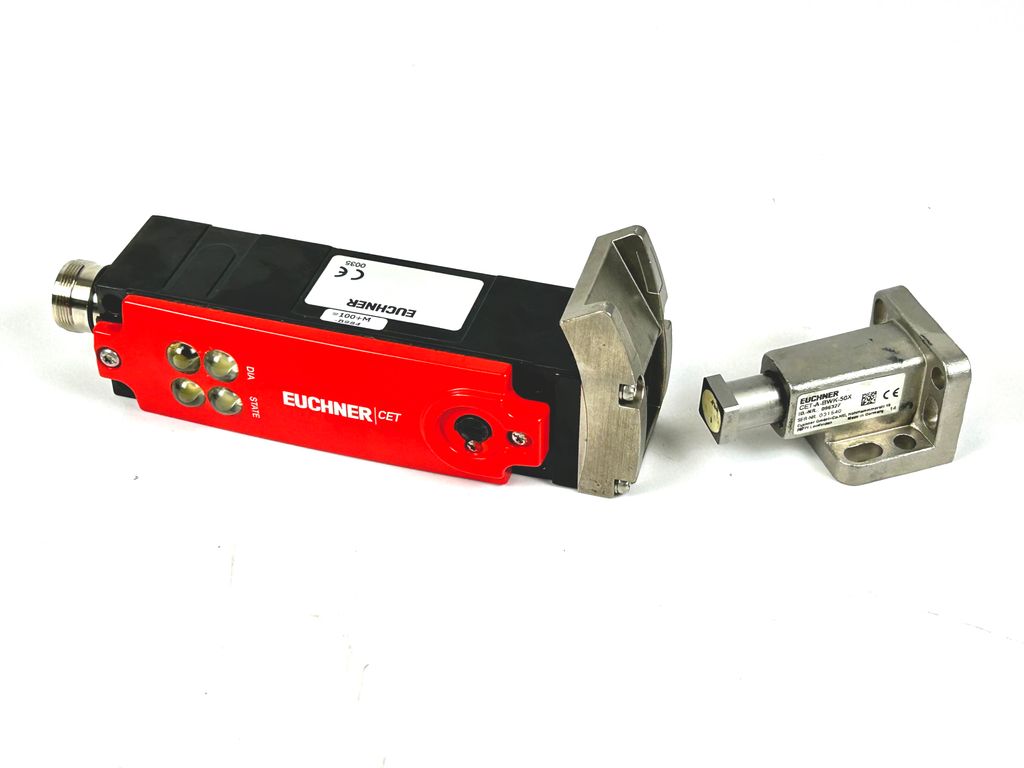

EUCHNER CET2-AR-CRA-CH-50X-SH-110206 Berührungsloser Sicherheitsschalter 5000N
Artikelnummer VN-22466
EAN
Zustand Gebraucht
Verfügbare Stückzahl 46
217,95 EUR
*
Inhalt
1 Stück
Grundpreis
217,95 EUR / Stück
sofort verfügbar
