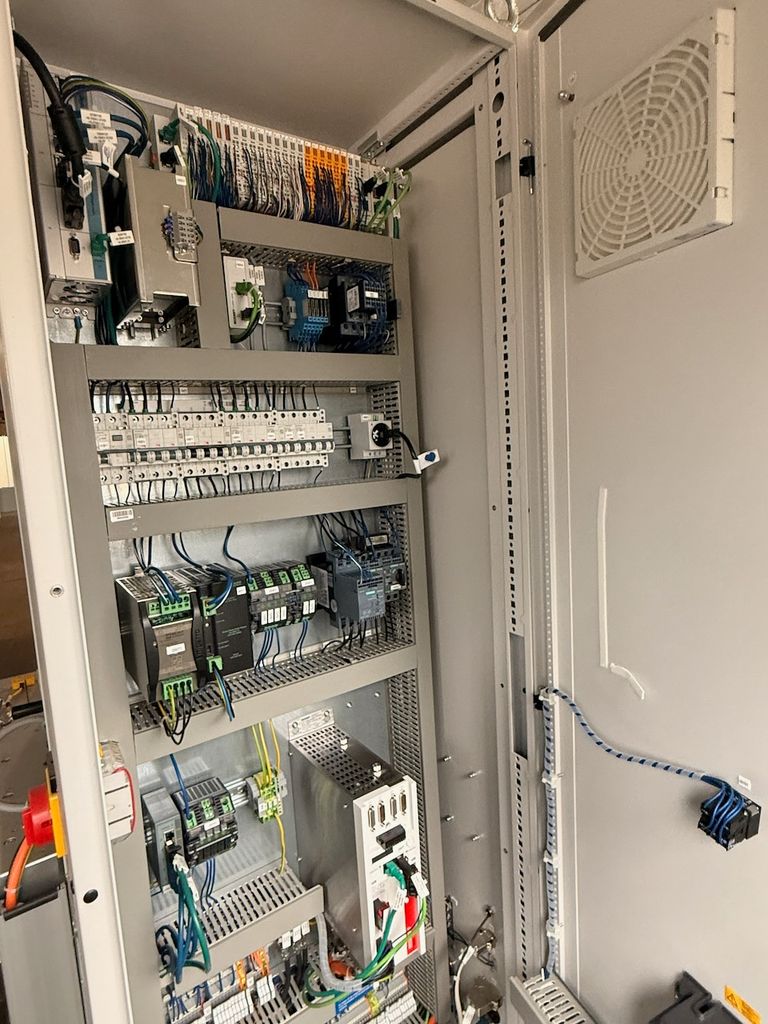

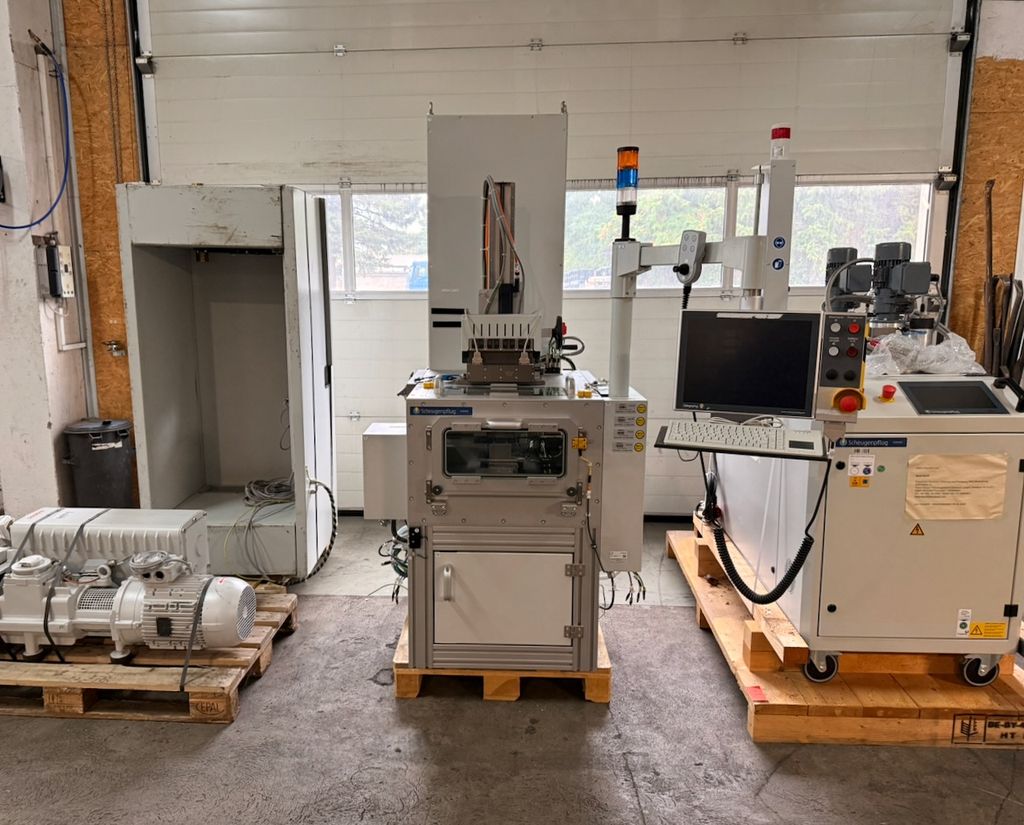

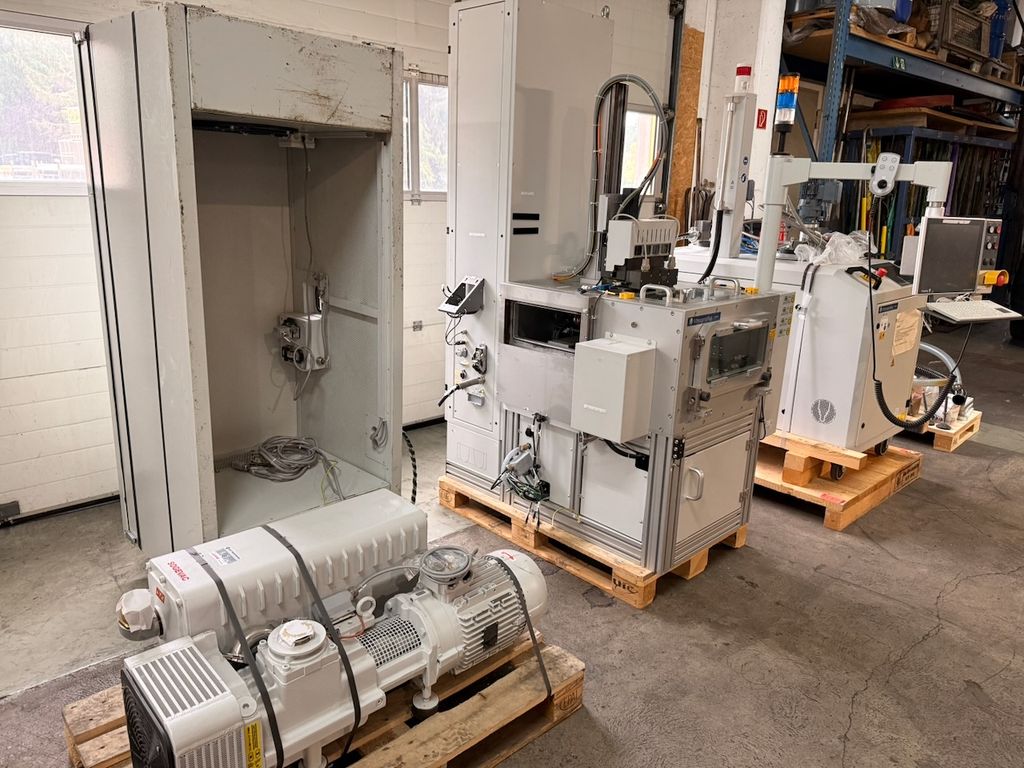

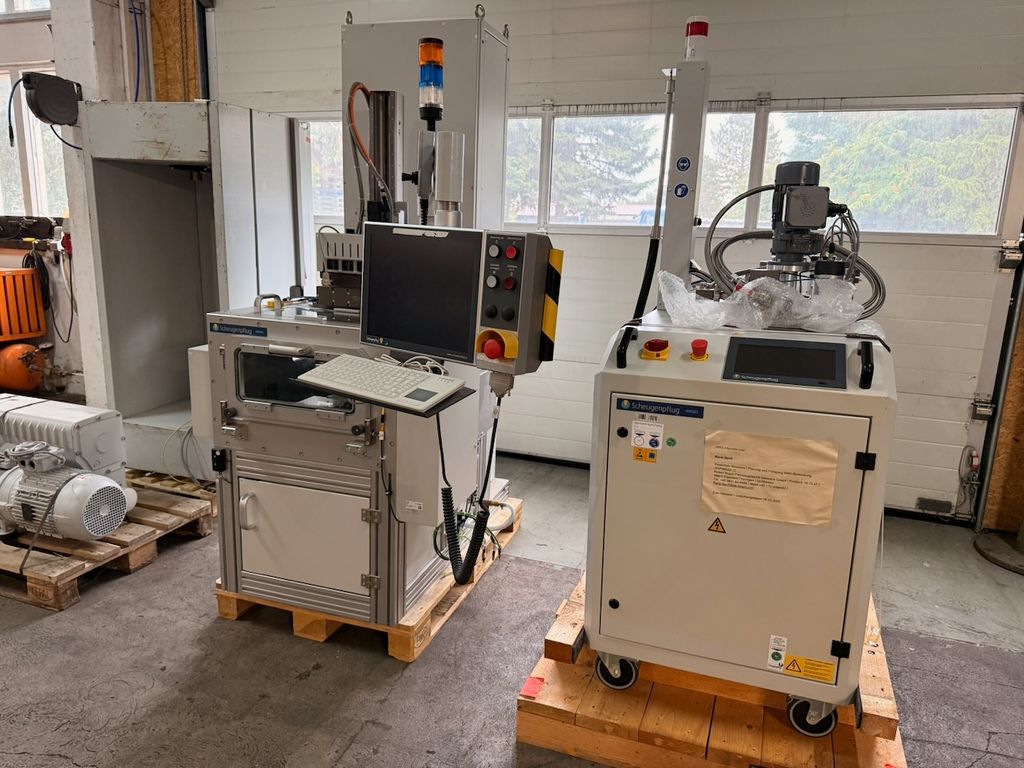

Vakuum-Dosier- und Vergussanlage von Scheugenpflug AG, Baujahr 2019. Die Anlage wurde für die automatisierte Verarbeitung und Dosierung von Vergussmaterialien konzipiert. Kern der Anlage ist eine Inline VDS mit integrierter Vakuumkammer, automatisiertem Achssystem und Dosiertechnik. Die Maschine ermöglicht die Bearbeitung von Werkstücken innerhalb einer Vakuumkammer und eignet sich insbesondere für Anwendungen, bei denen ein möglichst blasenfreier Verguss erforderlich ist. Der dokumentierte Anlagenaufbau umfasst unter anderem Transport- bzw. Werkstückhandling, Scanner, Dosierstation, Schaltschrank, Bedienfeld, Vakuumkammer, Achssystem und Nadelvermessung. Das Achssystem ermöglicht Bewegungen in X-, Y- und Z-Richtung. Zur Materialversorgung gehört eine separate Scheugenpflug A310 20/20 Material Preparation Unit. Die A310 dient zur Aufbereitung und Förderung des Vergussmaterials. Dabei kann das Material unter Vakuum aufbereitet, entgast, umgewälzt und abhängig von der vorhandenen Ausstattung temperiert werden. Die Dokumentation beschreibt das System insbesondere zur Vermeidung von Lufteinschlüssen und Sedimentation im Vergussmaterial. Die Dosierung erfolgt über einen Scheugenpflug Dos P016-IC/08 Kolbendosierer. Das vorliegende System ist als Einkomponentenausführung mit acht Auslässen ausgeführt. Das volumetrische Kolbendosierprinzip ermöglicht reproduzierbare Dosiermengen über den geometrisch definierten Kolbenhub. Für diese Konfiguration ist ein maximales Dosiervolumen von 0,45 ml bei einem maximalen Dosierhub von 36 mm angegeben. Zum System gehört außerdem eine separate Leybold SOGEVAC SV300B Drehschieber-Vakuumpumpe, Baujahr 2019. Die Pumpe dient der zentralen Vakuumerzeugung.

Hersteller: Scheugenpflug AG
Anlagenart: Vakuum-Dosier- und Vergussanlage
Projekt-/Anlagennummer: K08382
Baujahr: 2019

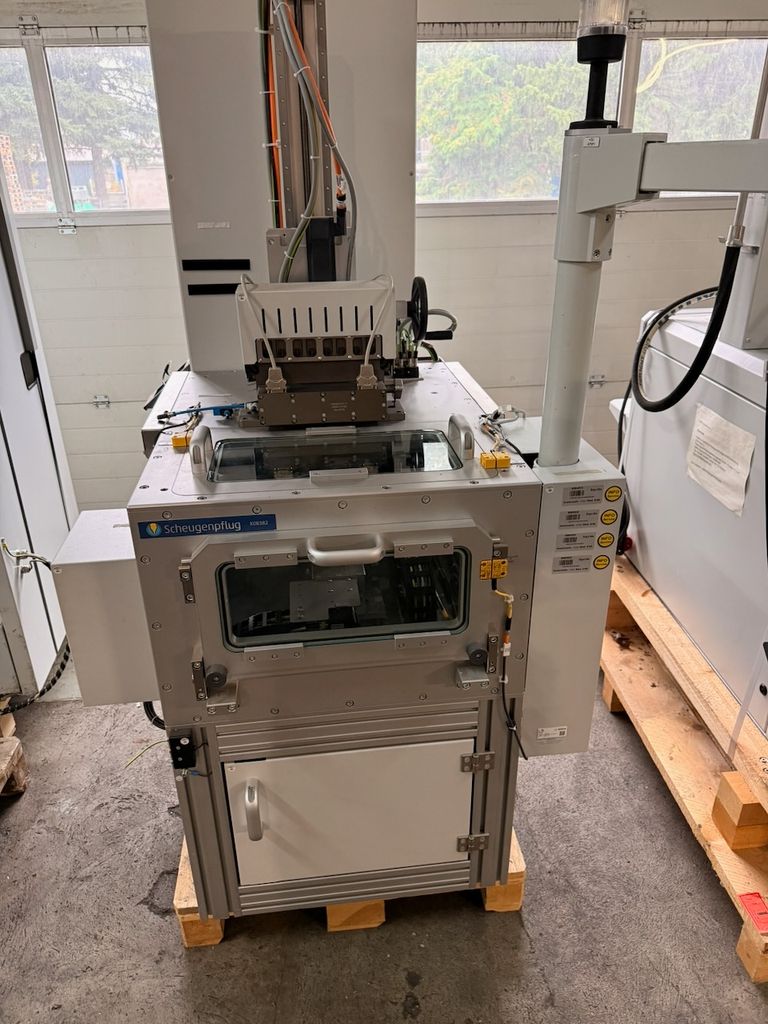

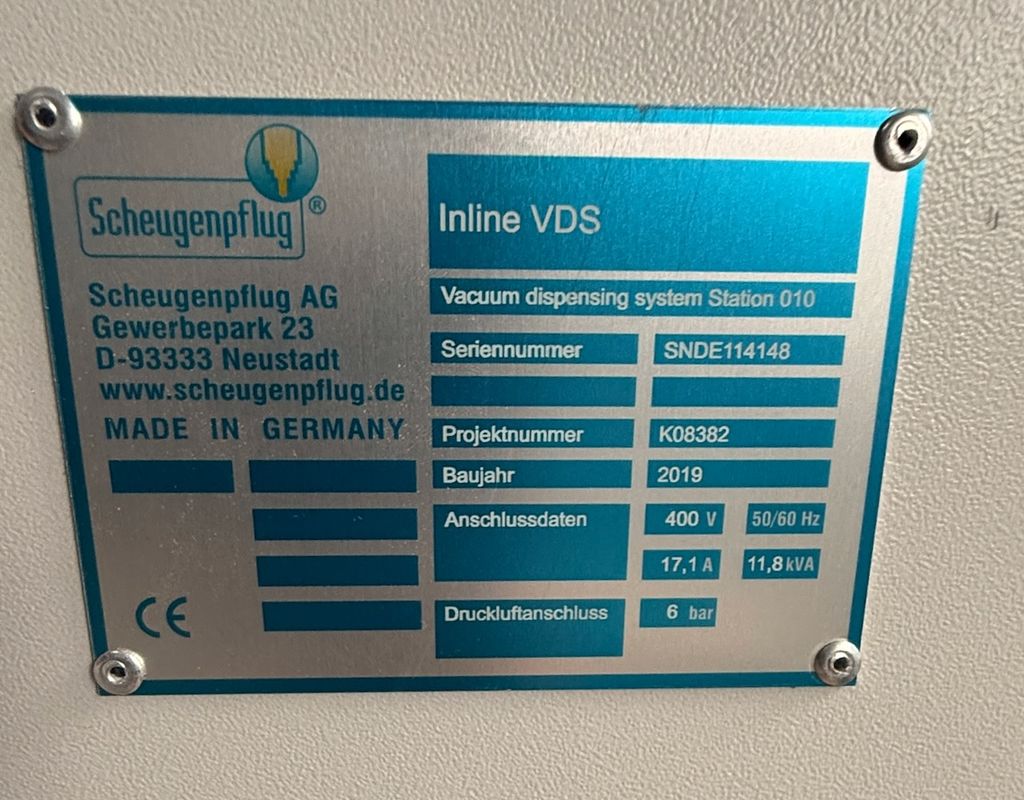

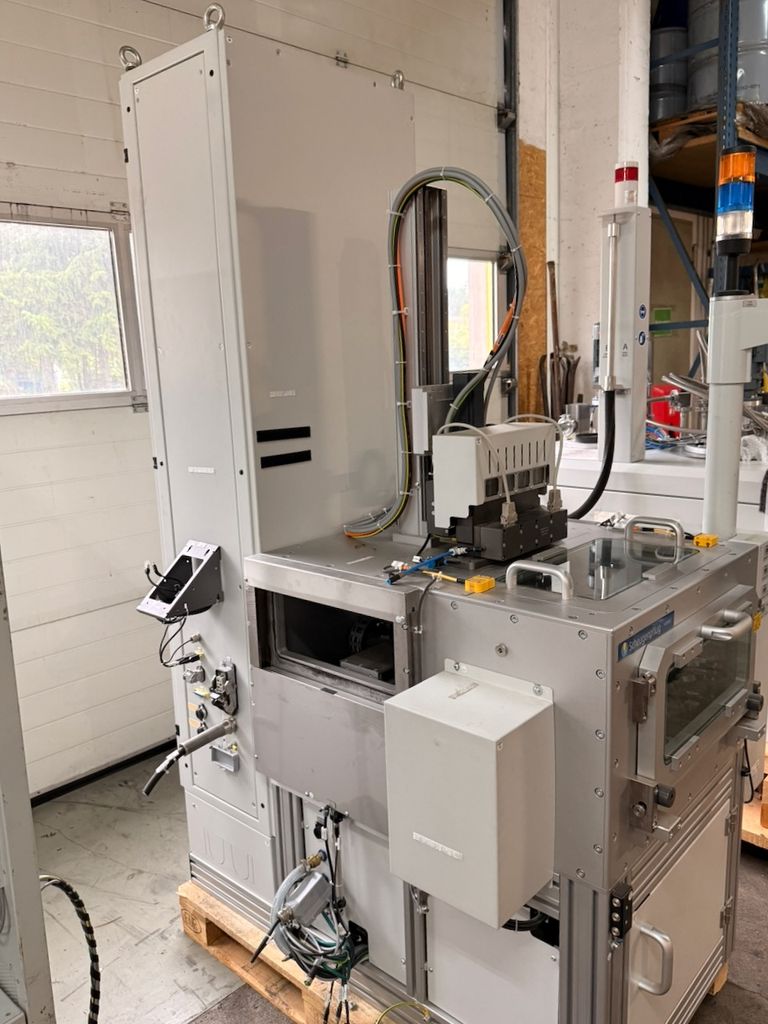

Hauptmaschine: Inline VDS – Vacuum Dispensing System Station 010
Seriennummer: SNDE114148
Spannung: 400 V AC
Frequenz: 50/60 Hz
Nennstrom: 17,1 A
Leistungsaufnahme: 11,8 kVA
Absicherung: 3 × 32 A
Steuerspannung: 24 V DC
Betriebsdruck: 6 bar
Drucküberwachung: 4 bar
Breite: ca. 2.544 mm
Höhe: ca. 1.973 mm
Tiefe: ca. 1.300 mm
Gewicht: ca. 1.100 kg

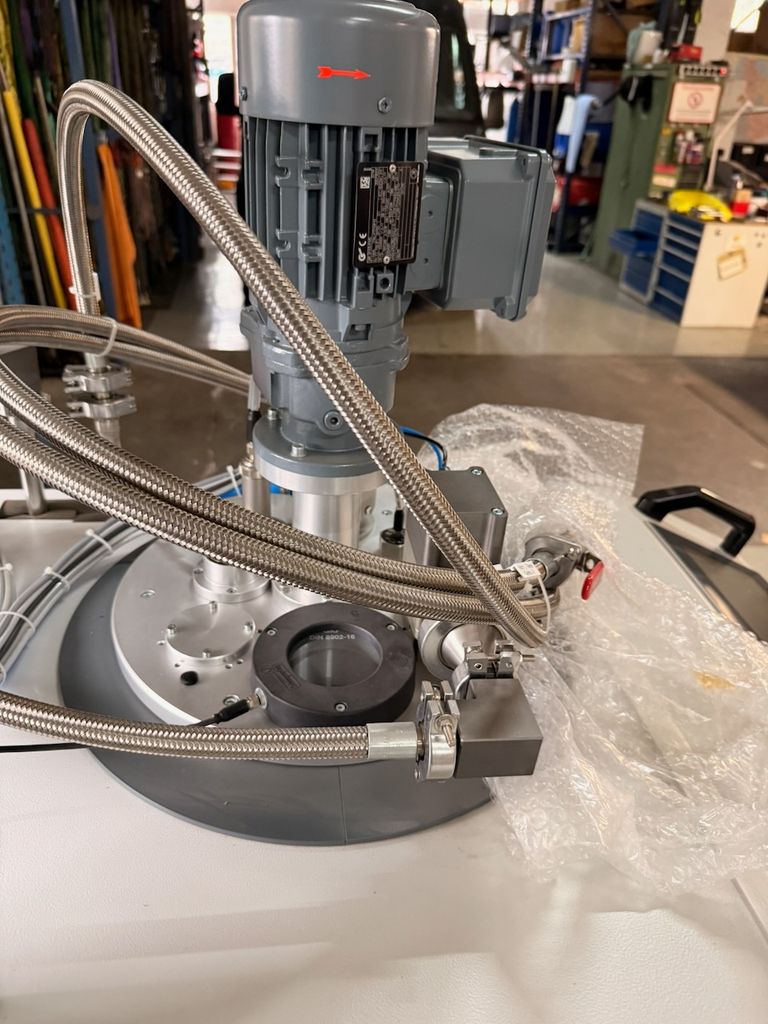

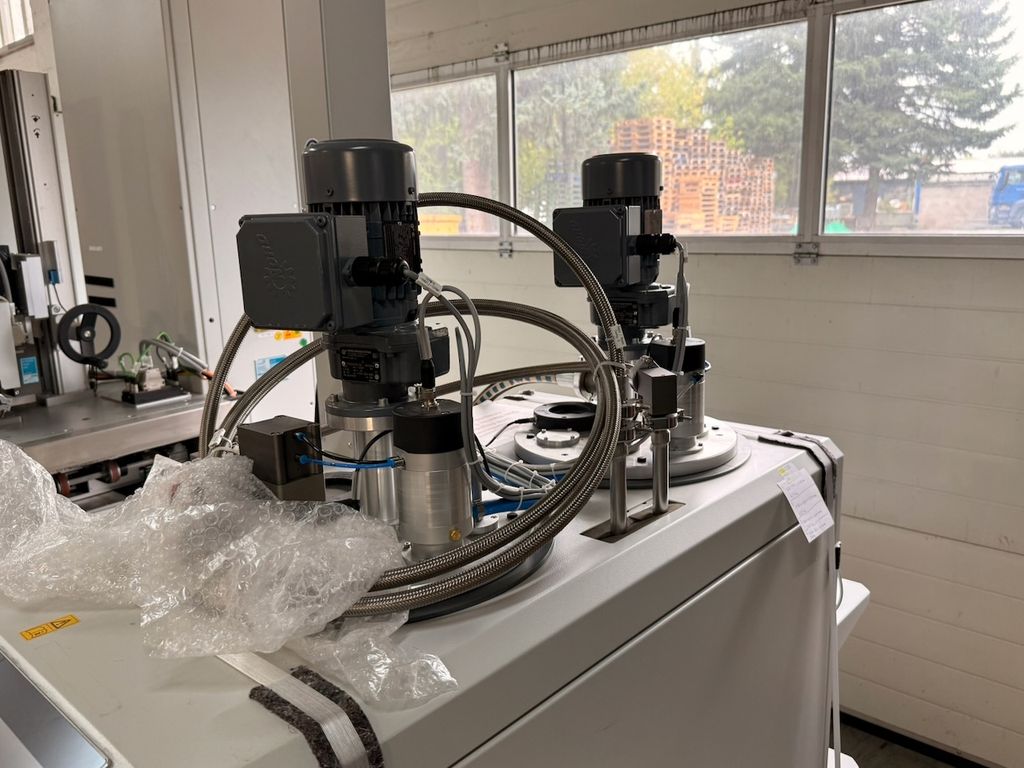

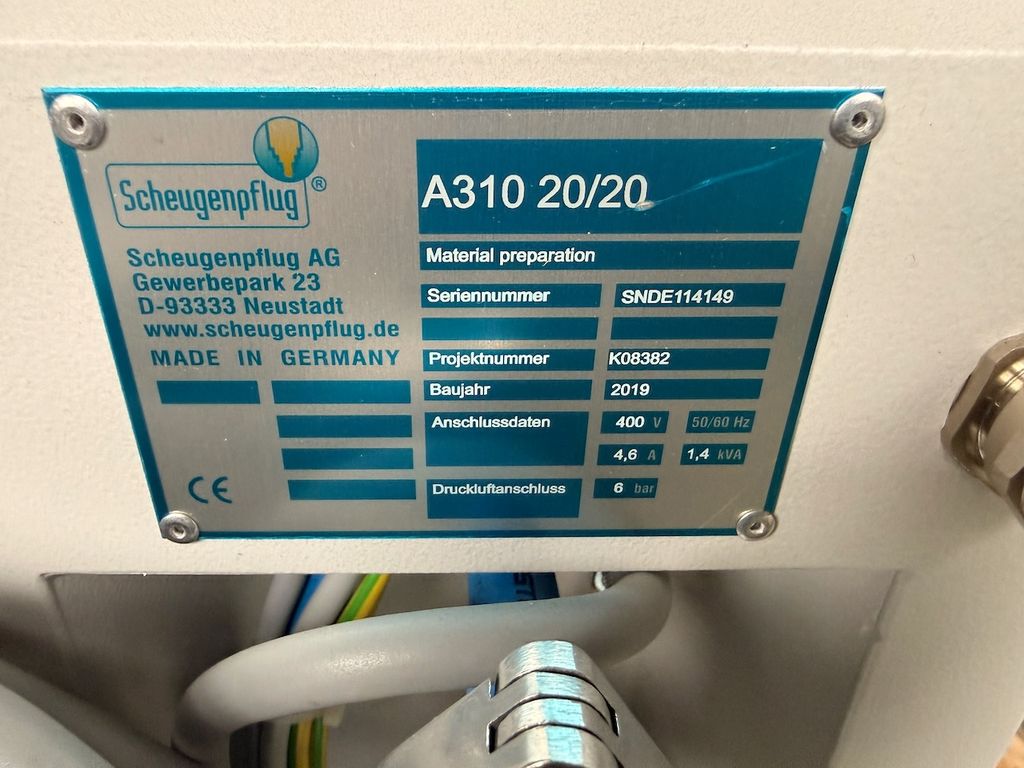

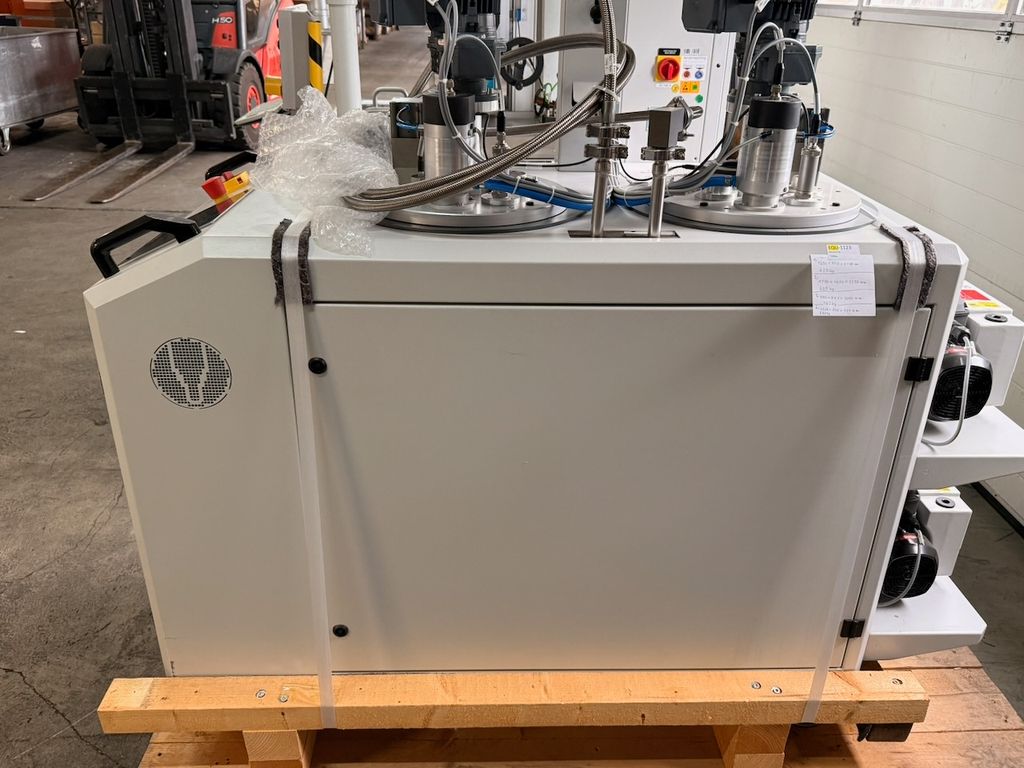

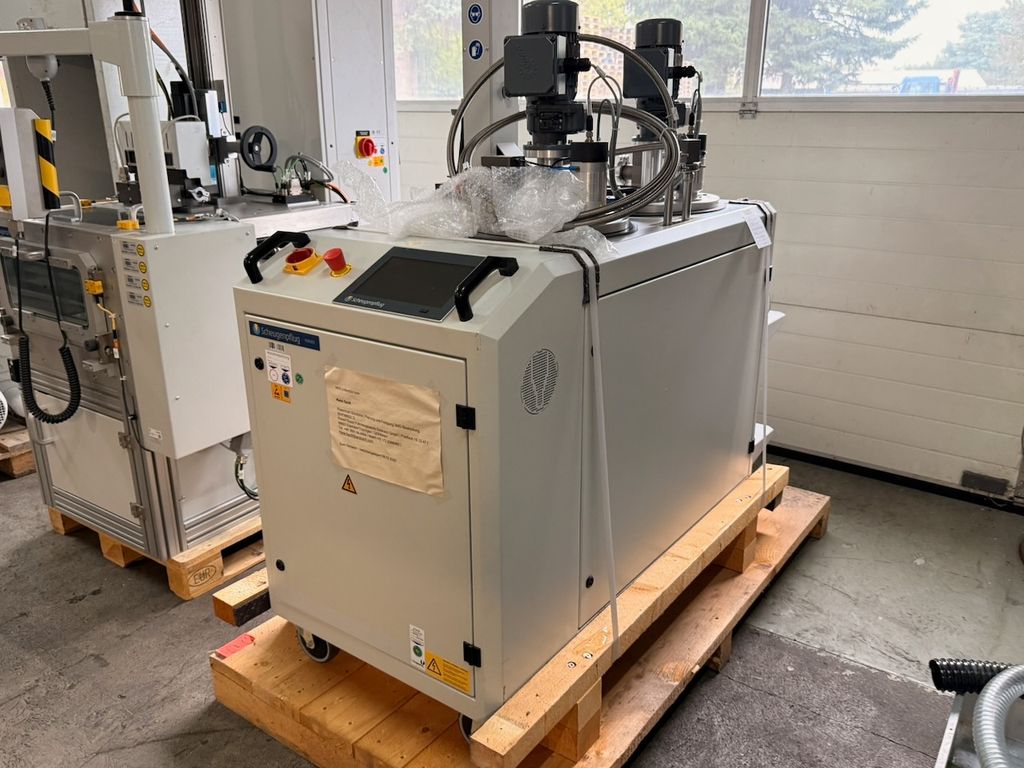

Materialaufbereitung: Scheugenpflug A310 20/20
Seriennummer: SNDE114149
Baujahr: 2019
Spannung: 400 V
Frequenz: 50/60 Hz
Nennstrom: 4,6 A
Leistungsaufnahme: 1,4 kVA
Druckluftanschluss: 6 bar

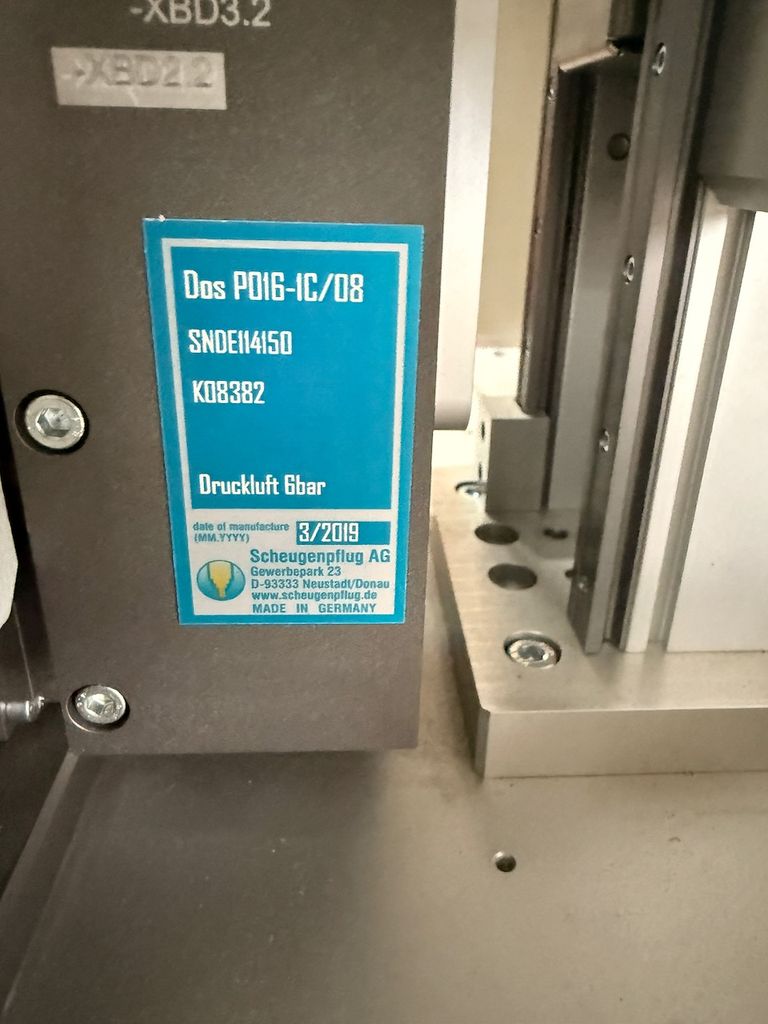

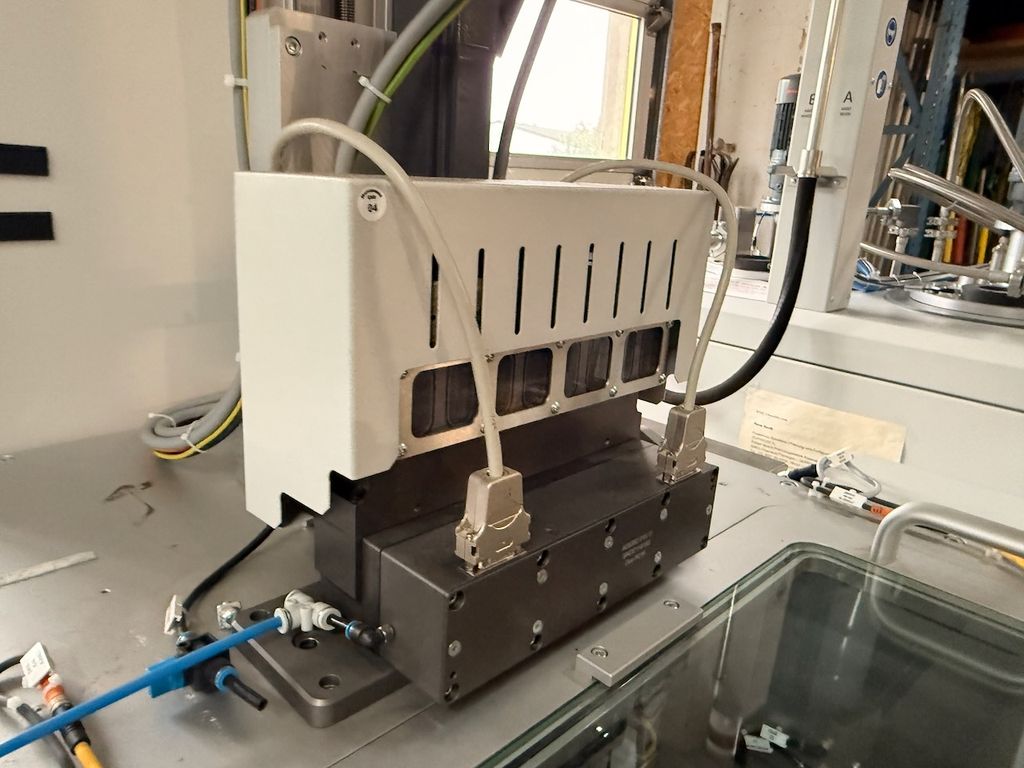

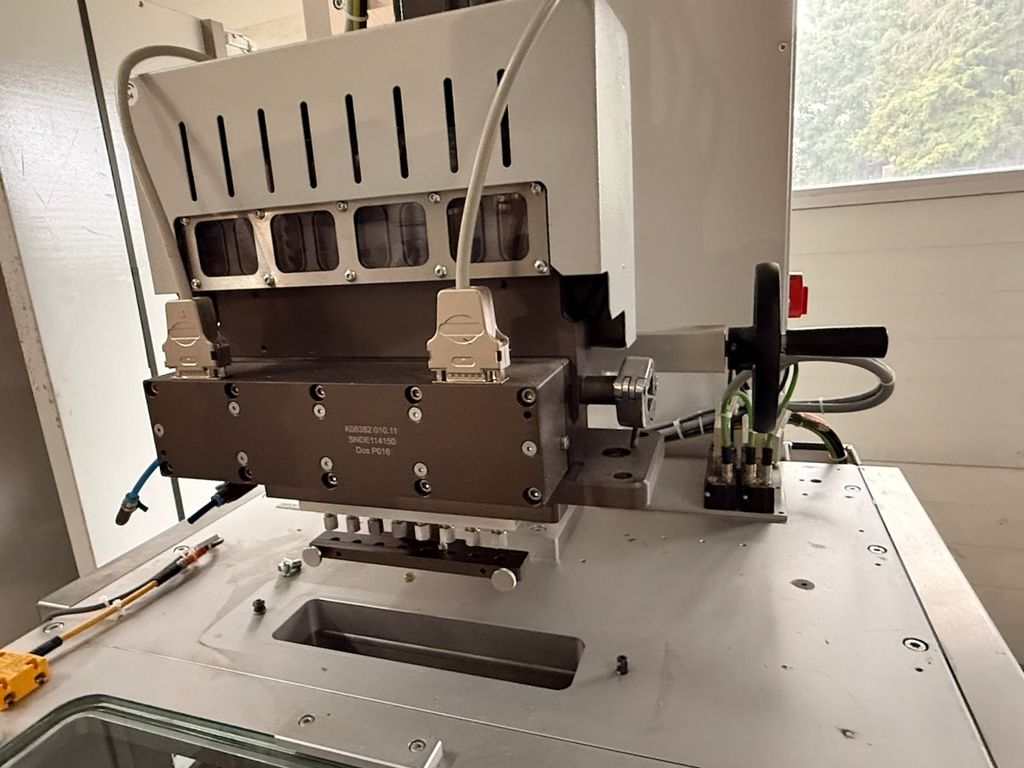

Dosierer: Scheugenpflug Dos P016-IC/08
Seriennummer: SNDE114150
Ausführung: Einkomponentensystem
Anzahl Auslässe: 8
Mischungsverhältnis Harz : Härter: 1 : 0
Maximaler Dosierhub: 36 mm
Maximales Dosiervolumen: 0,45 ml

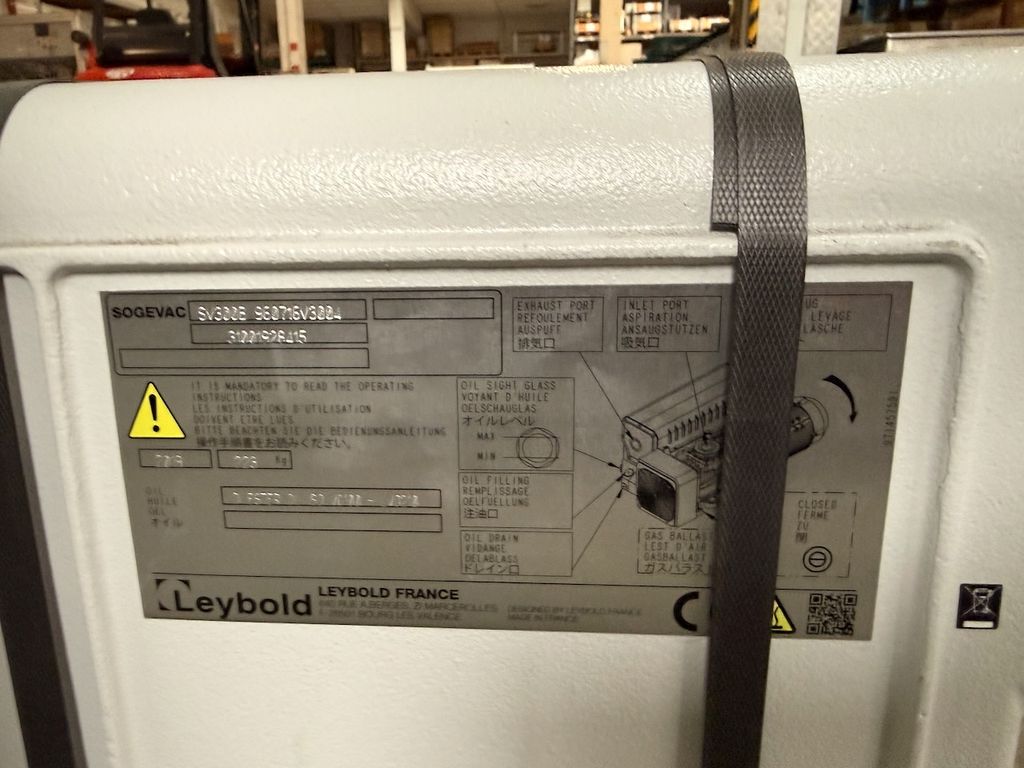

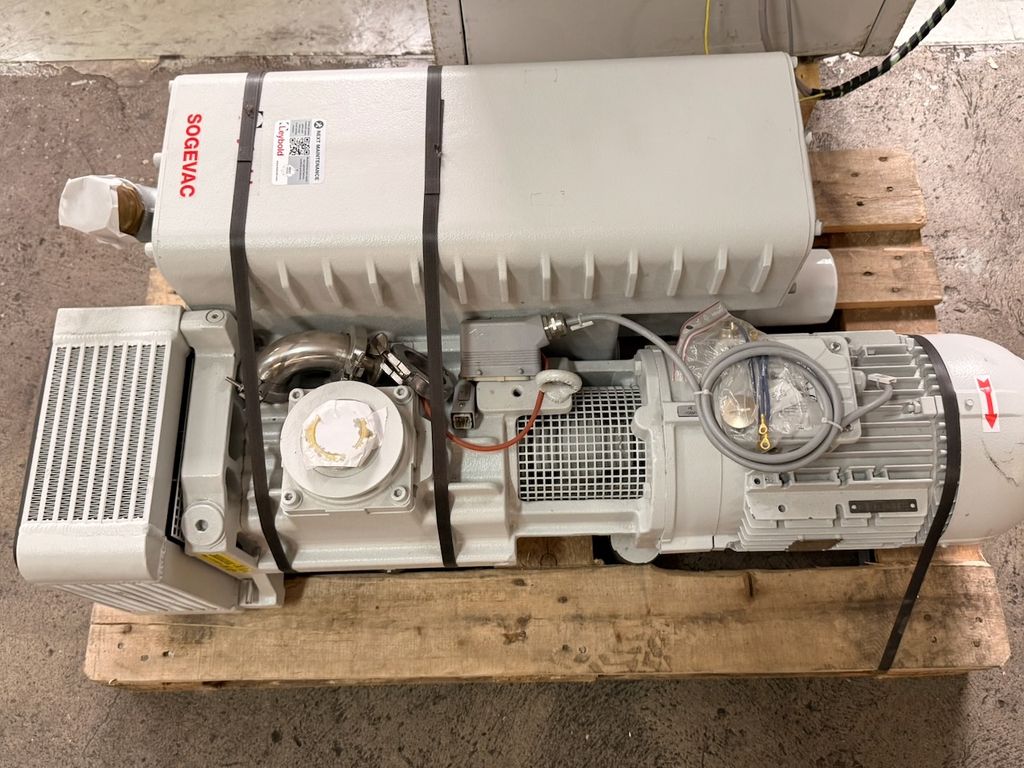

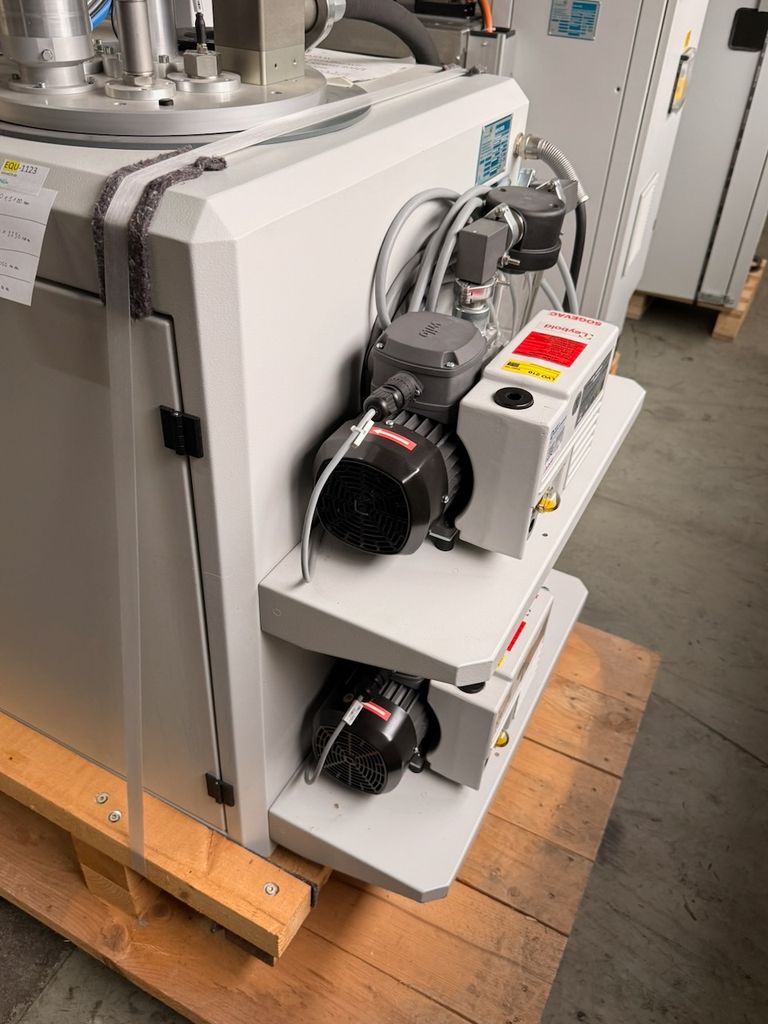

Vakuumpumpe: Leybold SOGEVAC SV300B
Typ: 960716V3004
Seriennummer: 31001928415
Baujahr: 2019
Gewicht: ca. 223 kg

Technisches Merkmal	Wert
Zustand	Gebraucht
Varianten-ID
Hersteller	Scheugenpflug
Modell	A310 20/20
Inhalt	1 Stück
Gewicht	1800000 g
Maße	4000×2400×2400mm
Art.-ID	1234600364
