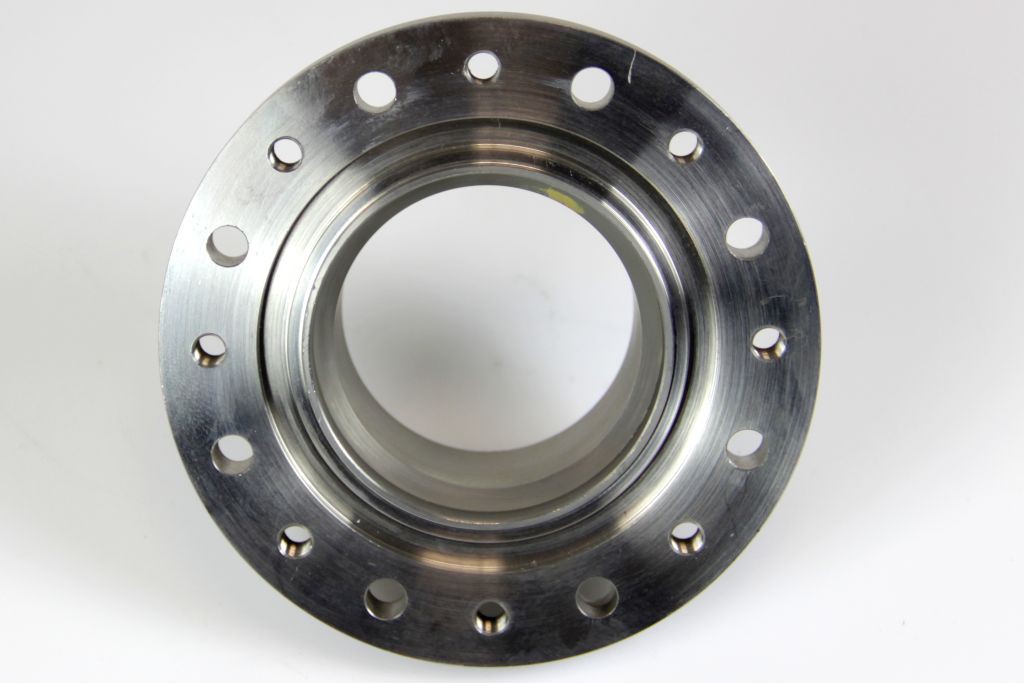

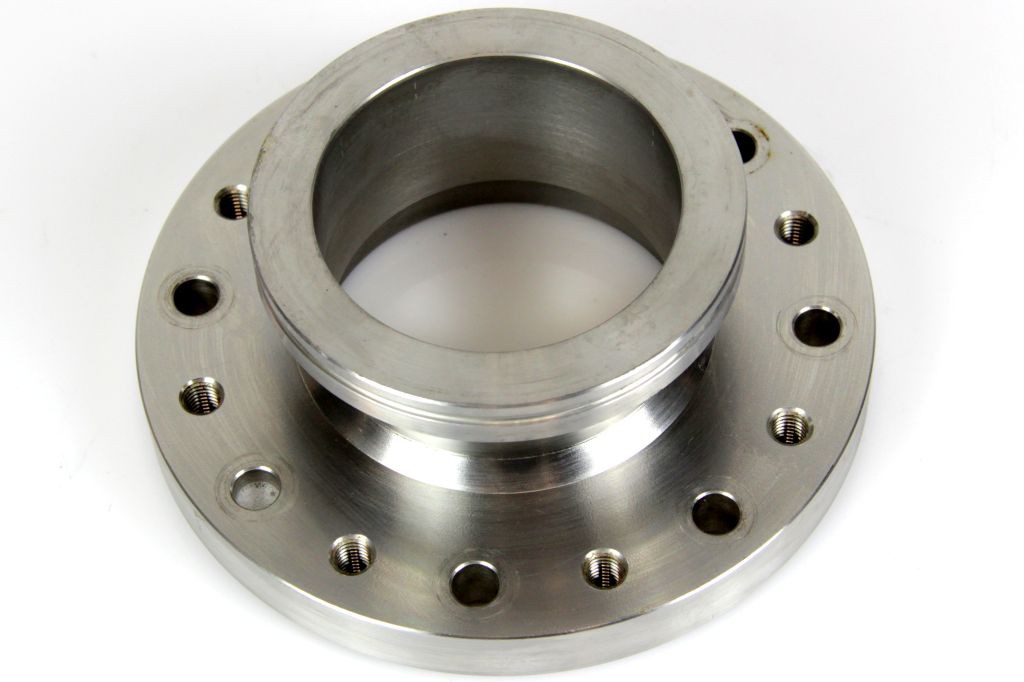

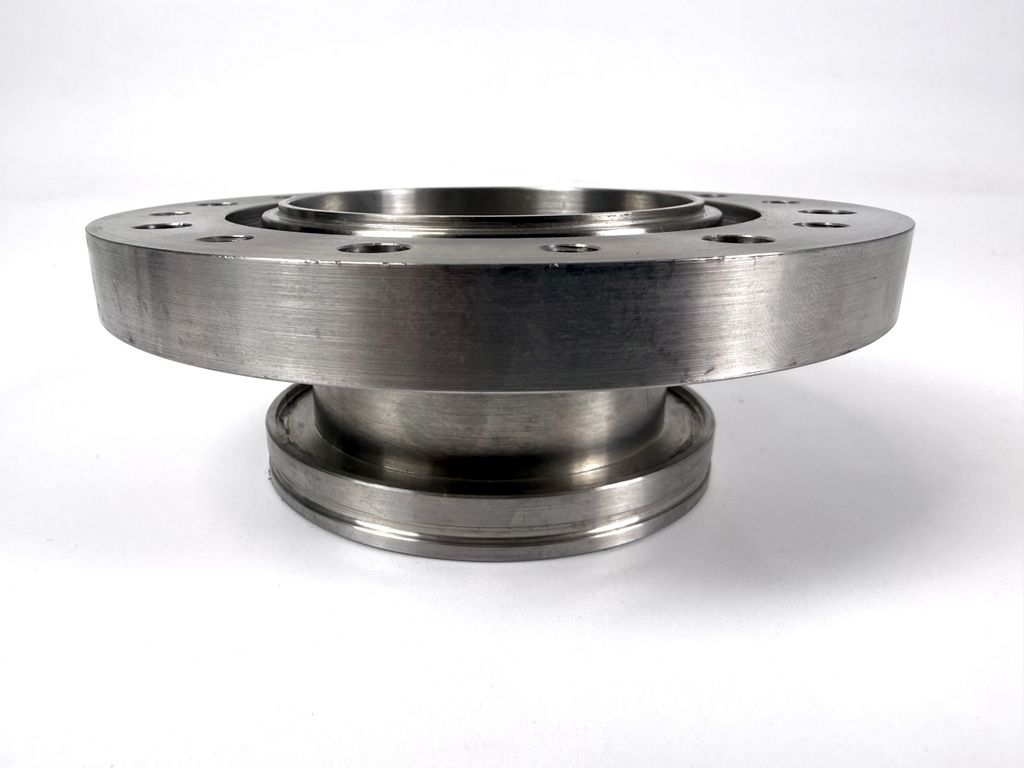

Auf der einen Seite bietet es einen Standard ISO-K DN 63 Stutzen mit der charakteristischen umlaufenden Nut für Klauenklammern. Die gegenüberliegende Flanschseite ist als stabile Anschlussplatte mit einem 125 mm Lochkreis und integrierten M8-Gewindebohrungen ausgeführt.

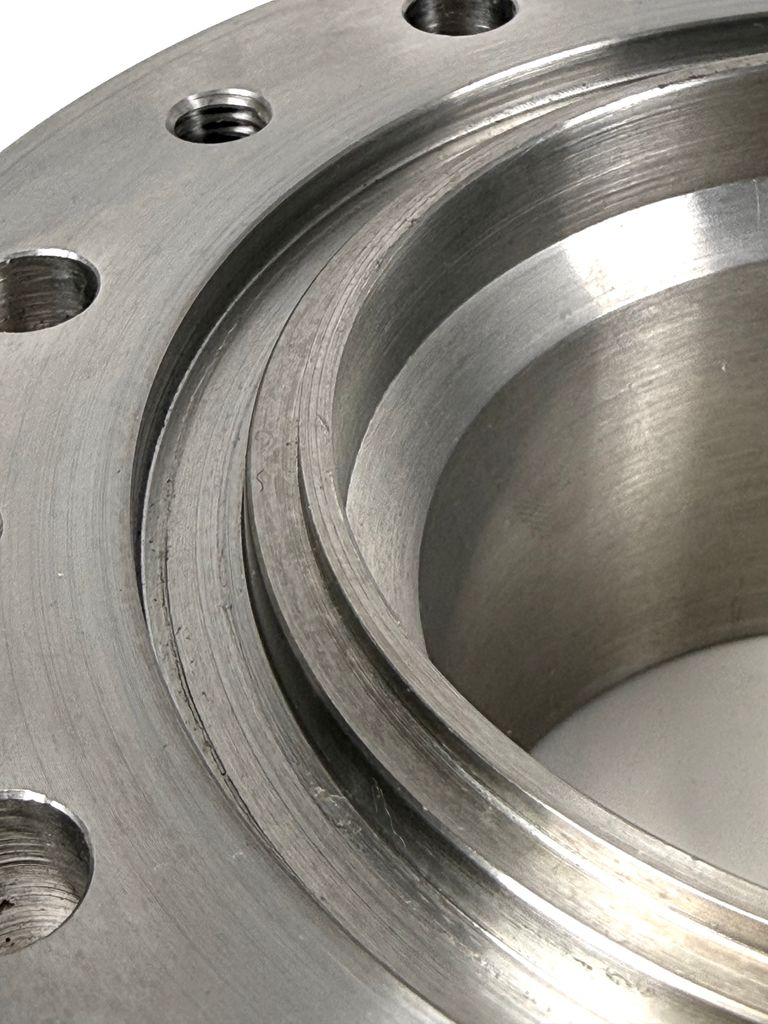

Die Flanschseite verfügt über eine präzise gedrehte Zentriernut zur Aufnahme eines Standard-DN63-Zentrierrings mit O-Ring. Ideal geeignet für den professionellen Anlagenbau, Modifikationen an Vakuumkammern oder den Anschluss von Hochvakuum-Komponenten (wie z. B. Turbomolekularpumpen, Ventilen oder Messgeräten) an spezifische Kammerwandungen.

Zustand: Gebraucht, jedoch in einem sehr guten, sauberen Zustand.



Lieferumfang:
1x  Schraubenflansch (ohne Dichtung, ohne Schrauben)


Bauteiltyp: Vakuum-Hybrid-Adapter / Kammer-Anschlussplatte

Material: Edelstahl (hochwertiger Vakuumschnitt)

Nennweite (Durchgang): DN 63 (Innendurchmesser ca. 70 mm)

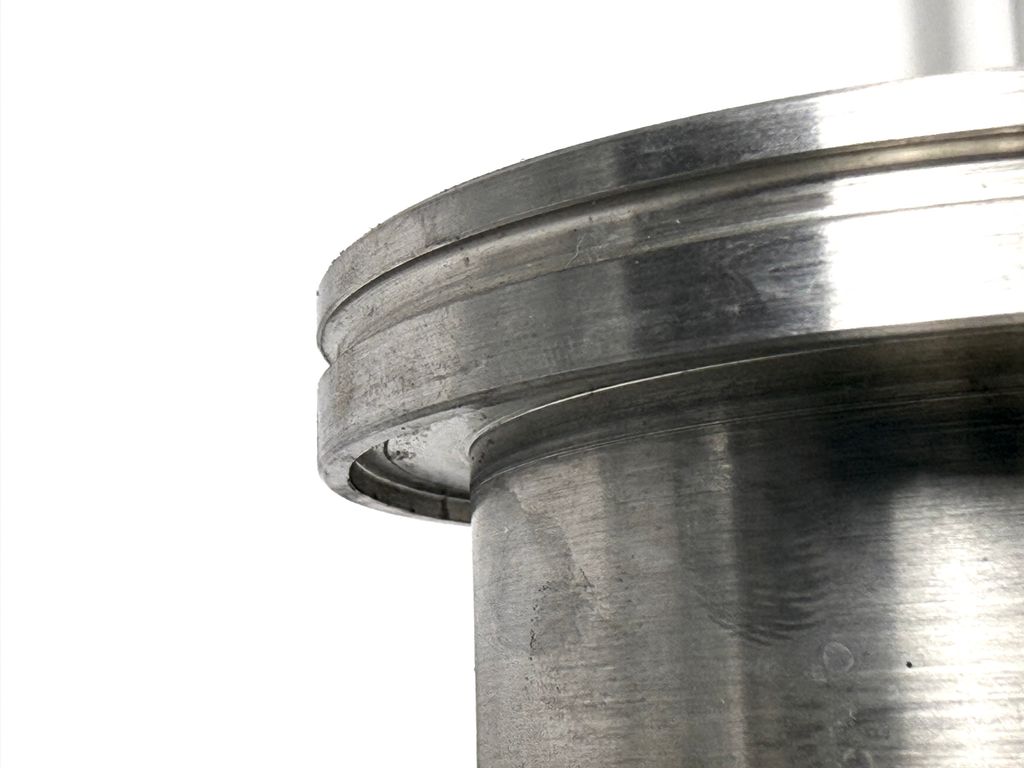

Anschluss Seite 1 (Stutzen): ISO-K DN 63 (Außendurchmesser: 95 mm, mit Haltenut für Klauenklammern)

Anschluss Seite 2 (Flansch): Sonderflansch / Festflansch mit integriertem Dichtsitz für DN63-Zentrierringe

Außendurchmesser Flansch: 148 mm

Lochkreisdurchmesser (PCD): 125 mm

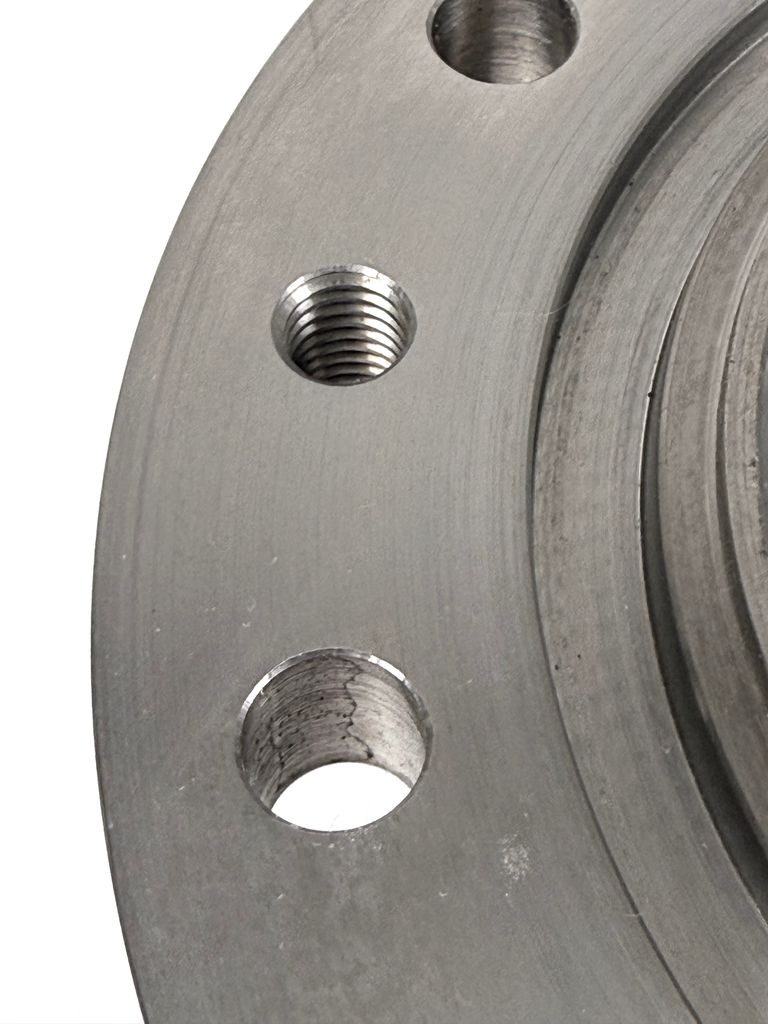

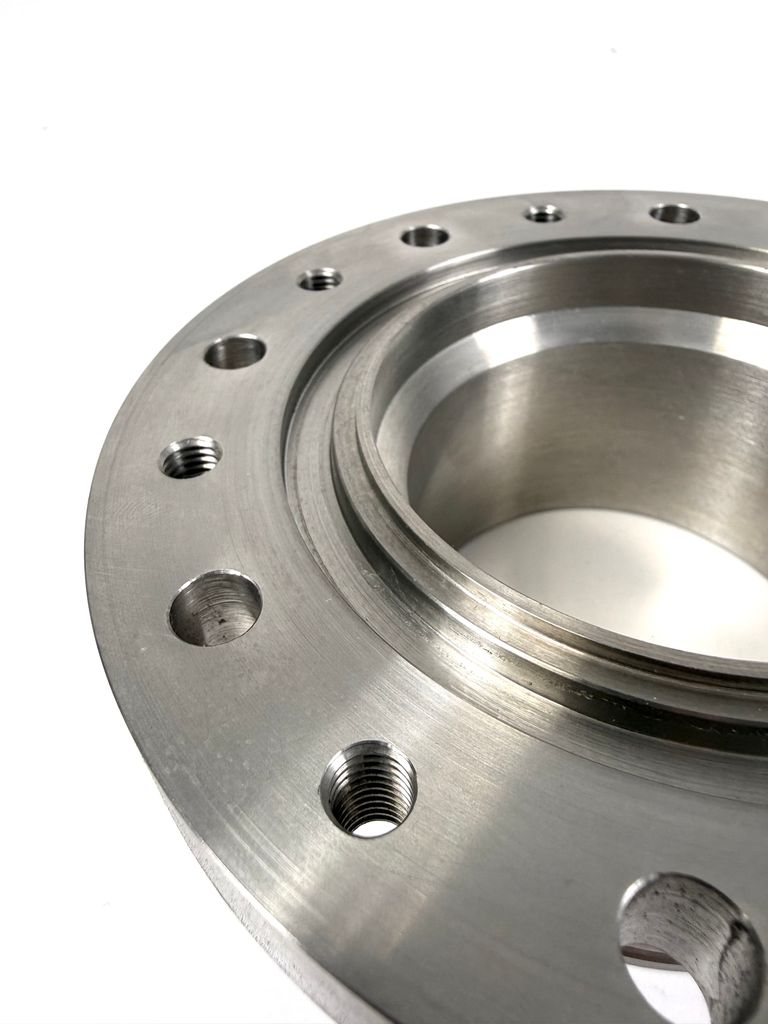

Befestigungsbohrungen: 16-Loch-Konfiguration (8x Gewinde M8 / 8x Durchgangsloch ∅ 9 mm)

Einsatzbereich: Grob-, Fein- und Hochvakuumtechnik

Technisches Merkmal Wert
Zustand Gebraucht
Hersteller markenlos
Modell ISO-K DN 63
Inhalt 1 Stück
Gewicht 2000 g
Art.-ID 1234576780



markenlos

Vakuum-Schraubflansch ISO-K DN 63 auf Flanschplatte LK 125 mm Edelstahl


Artikelnummer:

Zustand:

Barcode:


VN-6051

Gebraucht


24,99 EUR *
Inhalt 1 Stück
sofort verfügbar
* inkl. ges. MwSt. zzgl. Versandkosten
** Eigenschaft muss bestätigt werden
