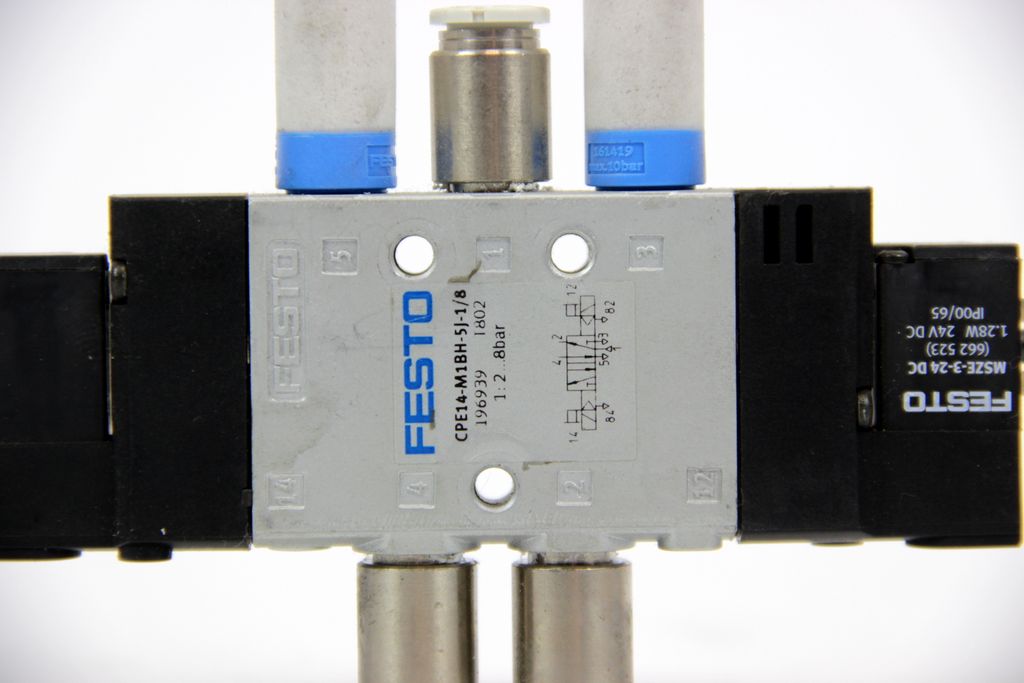

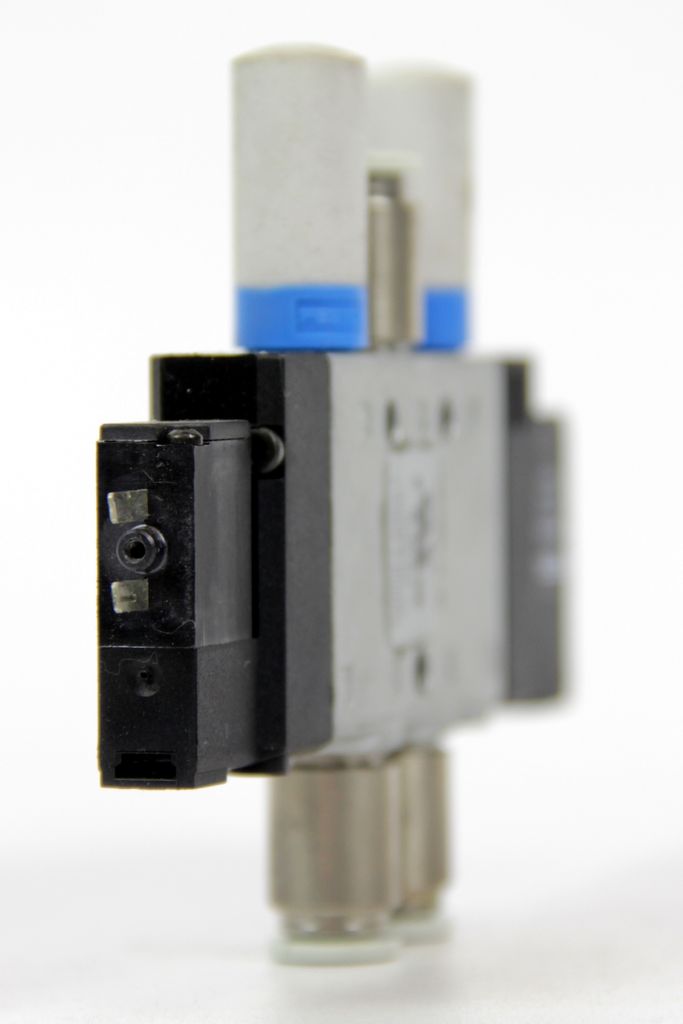

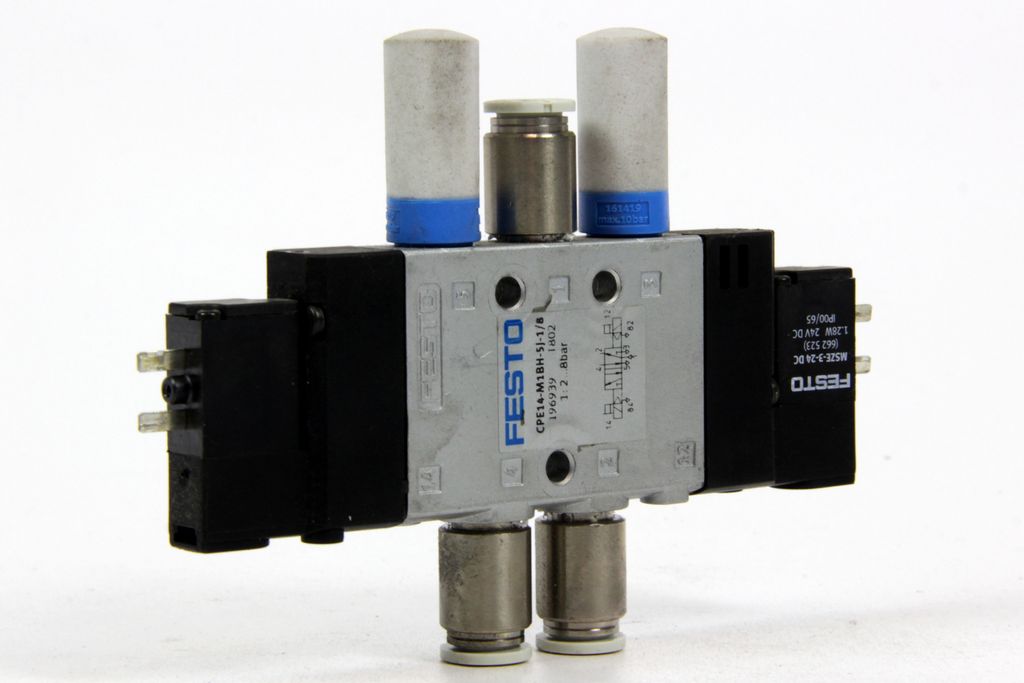

| Ventilfunktion | 5/2 bistabil |
| Betätigungsart | elektrisch |
| Baubreite [mm] | 14 |
| Normalnenndurchfluss [l/min] | 800 |
| Betriebsdruck [bar] | 2 bis 8 |
| Konstruktiver Aufbau | Kolben-Schieber |
| Schutzart | IP65 mit Steckdose nach IEC 60529 |
| Zulassung | c UL us - Recognized (OL) |
| Maritime Klassifizierung | siehe Zertifikat |
| Nennweite [mm] | 6 |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Handhilfsbetätigung | mit Zubehör rastend tastend |
| Steuerart | vorgesteuert |
| Steuerluftversorgung | intern |
| Strömungsrichtung | nicht reversibel |
| Ventilplatz-Kennzeichnung | Schildträger |
| Überdeckung | positive Überdeckung |
| Einschaltdauer | 100% mit Haltestromabsenkung |
| Max. positiver Prüfimpuls bei 0 Signal [Mikrosekun] | 1.200 |
| Max. negativer Prüfimpuls bei 1 Signal [Mikrosekun] | 900 |

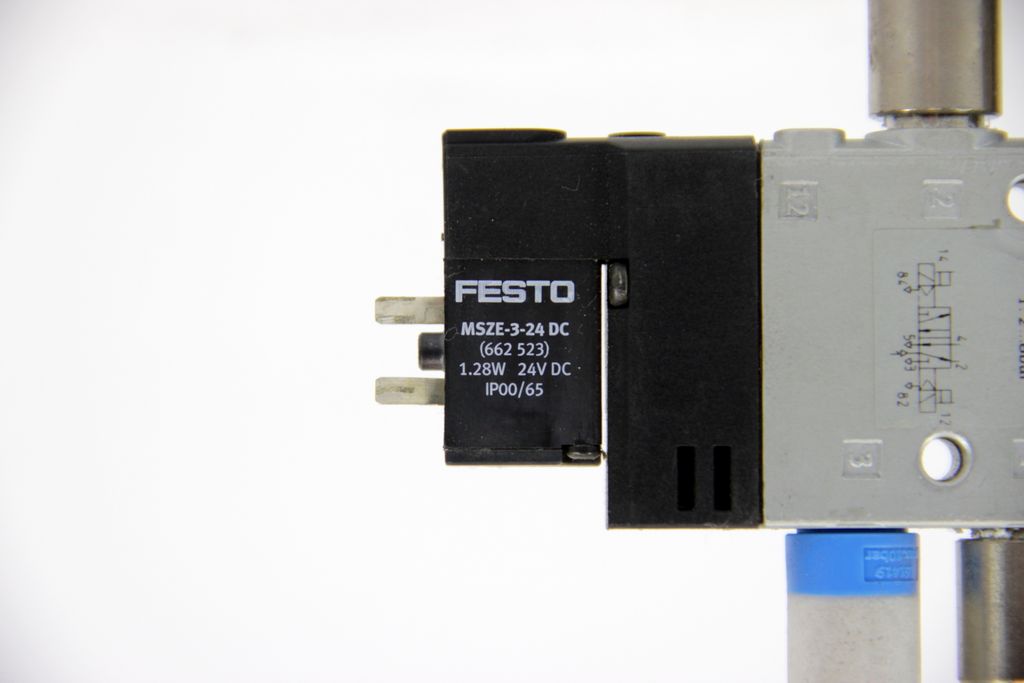

| Spulenkennwerte | 24 V DC: 1,28 W |
| Zulässige Spannungsschwankungen | -15 % / +10 % |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6 |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27 |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| Mediumstemperatur [°C] | -5 bis 50 |
| Umgebungstemperatur [°C] | -5 bis 50 |
| Produktgewicht [g] | 115 |
| elektrischer Anschluss | 2-polig |
| Befestigungsart | mit Durchgangsbohrung |
| Anschluss Steuerabluft 82 | M3 |
| Anschluss Steuerluft 12 | M3 |
| Pneumatischer Anschluss 1 | G1/8 |
| Pneumatischer Anschluss 2 | G1/8 |
| Pneumatischer Anschluss 3 | G1/8 |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Dichtungen |  NBR |
| Werkstoff Gehäuse | Aluminium-Druckguss |
| Abluftfunktion | drosselbar |
| Anschluss Steuerabluft 84 | M3 |
| Anschluss Steuerluft 14 | M3 |
| Pneumatischer Anschluss 4 | G1/8 |
| Pneumatischer Anschluss 5 | G1/8 |
| Schaltzeit um [ms] | 13 |
