C3S063V2 Stand-alone Servoantriebe mit 2,5 kVA verfügen über skalierbare Technologiefunktionen - von intelligenten IEC 61131 Antrieben mit elektronischer Kurvenscheibe und PLCopen Funktionsbausteine, bis hin zu grundlegenden analogen Regelungen



Compax3, das globale Antriebssystem von Parker bietet eine umfangreiche Produktpallette von Ein- und Mehrachsantriebe sowie Hydraulikreglern. Der stand-alone Einachs – Servoantrieb mit Steuerungsfunktionen Compax3S ist im Leistungsbereich 1 … 25 kVA mit Eingangspannungen 1/3*230 VAC … 3*480 VAC erhältlich.

Basierens auf skalierbare Technologiefunktionen kann ein großer Bereich von Applikationen gelöst werden – von Reglern mit analogem oder Schritt- /Richtungseingang bis zu intelligenten Antrieben mit Kurvenscheibensteuerung und PLCopen Funktionsbausteinen, programmierbar nach IEC61131-3 in der CODeSys Entwicklungsumgebung. Compax3 unterstützt Synchron-, Asynchron-, Linerar- und Torquemotoren mit umfangreichen Feedback – Optionen wie Resolver, Inkrementalencoder (rotativ oder linear), single/multi-turn Sine-Cosine Absolutencoder (EnDat & Hiperface) und analoge/digitale Hallsensoren.

C3S063V2 Hardware:
• Leistungsbereich : 2,5 kVA
• Eingangsversorgung : 1*230 VAC
• 1 Encoder Ausgang / 1 Encoder Eingang
• 8 digitale Eingänge / 4 digitale Ausgänge*
• 2 analoge Eingänge (14 Bit)*
• 2 analoge Ausgänge (8 Bit)*
• Diverse Feldbusse
• Umfangreiche Sicherheitstechnik
• Passend für 300mm Schaltschrank
• CE + UL/cUL zertifiziert
*erweiterbar über externe Feldbus E/A Module

Technologiefunktionen:
• I10T10: Antriebsregelung über: Drehzahl-, Momentenregelung, Schritt- / Richtungseingang,
   Encodereingang
• I12T11: Positionieren über: digitale E/As, RS232/RS485, Absolute/relative Positionierung,
   Markenbezogenes Positionieren, Elektronisches Getriebe, Dynamisches Positionieren
• T30: Programmierung nach IEC61131-3 mit CoDeSys
    - PLCopen - Funktionsbausteine
    - IEC61131-3 - Standardbausteine
    - C3-spezifische Funktionsbausteine
• T40: T40: Funktionalität T30 + Kurvenscheibenfunktion
• Compax3 powerPLmC‑C20: Technologieregler mit integrierter Motion-SPS

Schnittstellen/Feldbusoptionen:
• RS232/485
• Ethernet
• CANopen
• DeviceNET
• PowerLink
• Profibus
• ProfiNET
• EtherCAT
• HEDA Motionbus

Leistungsfähiges Mehrachstool "Parker Integrated Engineering Tool" mit dem "Compax3 ServoManager":
  - Geführte Konfiguration
  - Integrierte 4-Kanal Oszilloskop - Funktion
  - Inbetriebnahme Unterstützung
  - Diagnose/Wartung/Service
  - MotorManager
  - CamDesigner zur Kurvenerstellung integriert

ServoSignalAnalyzer für Compax3: PC basierente Signalanalyse zur Optimierung mechatronische Systeme
• Analyse und Optimierung der Mechanik
   - Einfaches Messen des dynamischen Verhaltens der Mechanik
   - Vibration analysis of the mechanic construction
• Analyse und Optimierung der Regelung
   - Better and faster controller optimization
   - Gezieltes Bedämpfen mechanischer Resonanzstellen







Ausführung des Antriebs - Einachsantriebe

Spannungsversorgung - 1*230VAC

Ausgangsströme - 6.3A

Unterstützte Motortypen - Bürstenlose Servomotoren | Asynchronmotoren | Servo Direktantriebe

Unterstützte Feedbacksysteme - Resolver | Inkrementalencoder | EnDat Absolutencoder | Hiperface Absolutencoder

Kommunikationsschnittstellen - RS232 / RS485 | CANopen | DeviceNet | Profibus | Profinet | PowerLink | Ethernet TCP/IP | EtherCAT

Betriebsarten - Programmierbar - IEC 61131 | Elektronisches Getriebe | Elektronische Kurvenscheibe | Positionregelung (Externe Vorgabe) | Drehzahl-/Geschwindigkeitsregelung (Externe Vorgabe) |

Momentenregelung (Externe Vorgabe) | Analoge Sollwertvorgabe | Schritt-/Richtungseingang

Betriebstemperatur (C) - 0-45





Angaben laut Hersteller

Zustand Gebraucht
Hersteller Parker
Modell Compax3
Inhalt 1 Stück
Gewicht 3500 g
Art.-ID 1234576058

Parker

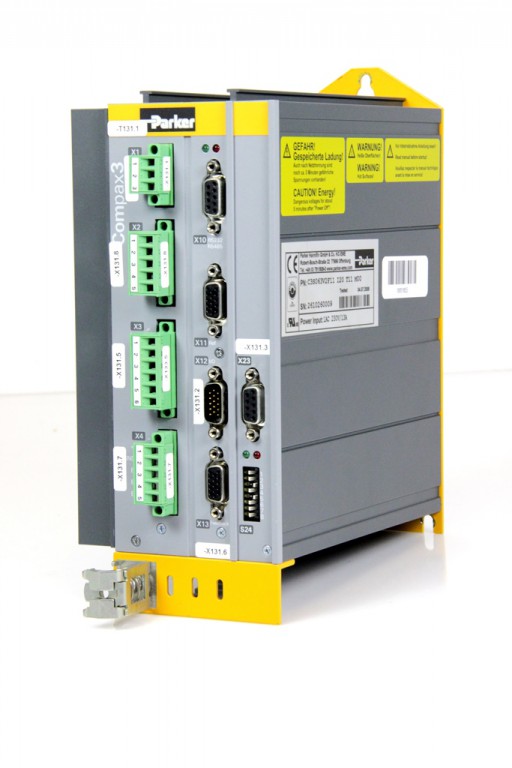

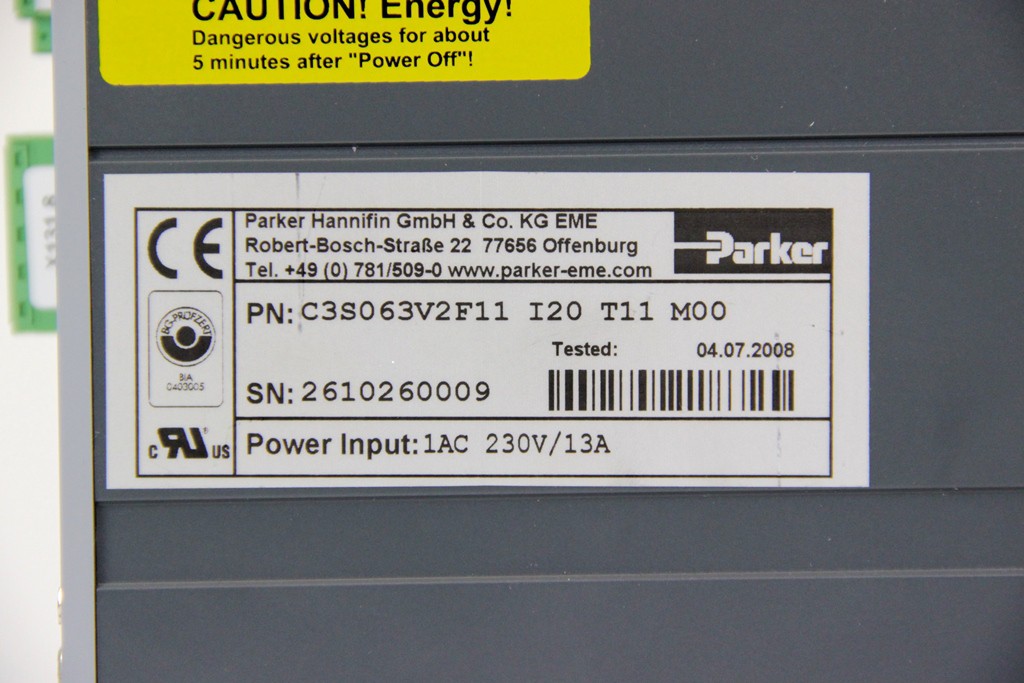

PARKER 230VAC 13A Servo Drive Controller Compax3 C3S063V2F11 I20 T11 M00


Artikelnummer ELT-329
EAN
Zustand Gebraucht
Verfügbare Stückzahl 16

196,95 EUR *
Inhalt 1 Stück
sofort verfügbar
