Ausstattung

• RS232-Schnittstelle

• RS485-Schnittstelle oder

• CANopen oder

• Profibus DP

• 10 digitale Eingänge (8 programmierbar)

• 3 digitale Ausgänge (2 programmierbar)

• Takt-/Richtungsschnittstelle

• 2 Encodereingänge (inkremental)





Funktionen

• Betrieb von 2-phasigen bürstenlosen Synchronmotoren

• Betrieb von 2-phasigen Synchron-Linearmotoren

• Betrieb von bürstenbehafteten DC-Servomotoren

• Betrieb von Schrittmotoren

• Drehmoment-/Kraft-, Geschwindigkeits- und Positionsregelung

• Interpolation über CANopen


DC-Einspeisung

Leistungsversorgung: VDC 24 ... 70

Empfohlene Absicherung Leistungsversorgung: A 10 AT

Logikversorgung: VDC 24 (18-30)

Empfohlene Absicherung Logikversorgung: A 3 AT





Daten der Leistungsendstufe

Maximaler Phaseneffektivstrom: Aeff 5,6

Maximaler Phasenstrom: ADC 8

Nennausgangsstrom: Aeff 4,2

Maximale Ausgangsspannung: VDC 70

Nennausgangsspannung: VDC 60

Mindestinduktivität der Motorwicklung: mH 0,5

Maximale Länge des Motorkabels: m 10

Frequenz der Ausgangsstromwelligkeit: kHz 16,4





Daten der Bremsansteuerung

Ausgangsspannung (abh. von Logikversorgung): VDC 24

Ausgangsspannung abgesenkt: VDC 12

Ausgangsstrom 100 ms/dauernd: A 0,8 / 0,5





Steuersignale

Digitale Eingänge:                    V 24

            mA 2

Digitale Ausgänge:                   V 24

            A 0,5

Analogeingang:                        -10 V ... +10 V

            Auflösung 10 Bit

Analoge Monitorausgänge:         0 ... 5 V

            Auflösung 8 Bit


:

Zustand Gebraucht
Hersteller Jenaer Antriebstechnik GmbH
Modell ECOSTEP 100
Inhalt 1 Stück
Gewicht 1000 g
Art.-ID 1234580334
Art.-ID 1234580334

Jenaer Antriebstechnik GmbH

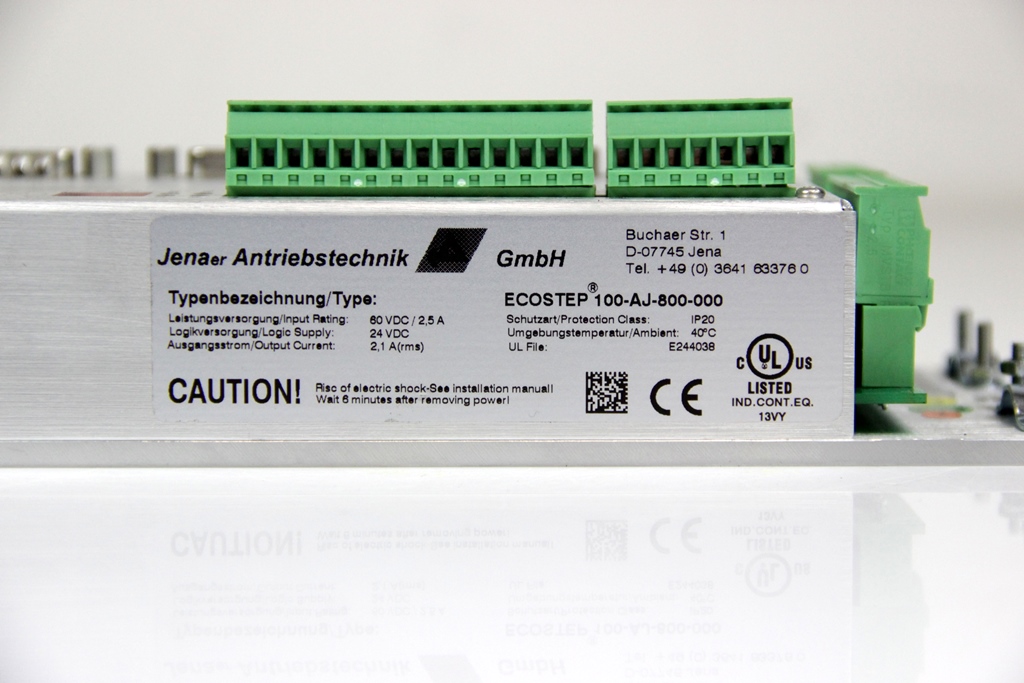

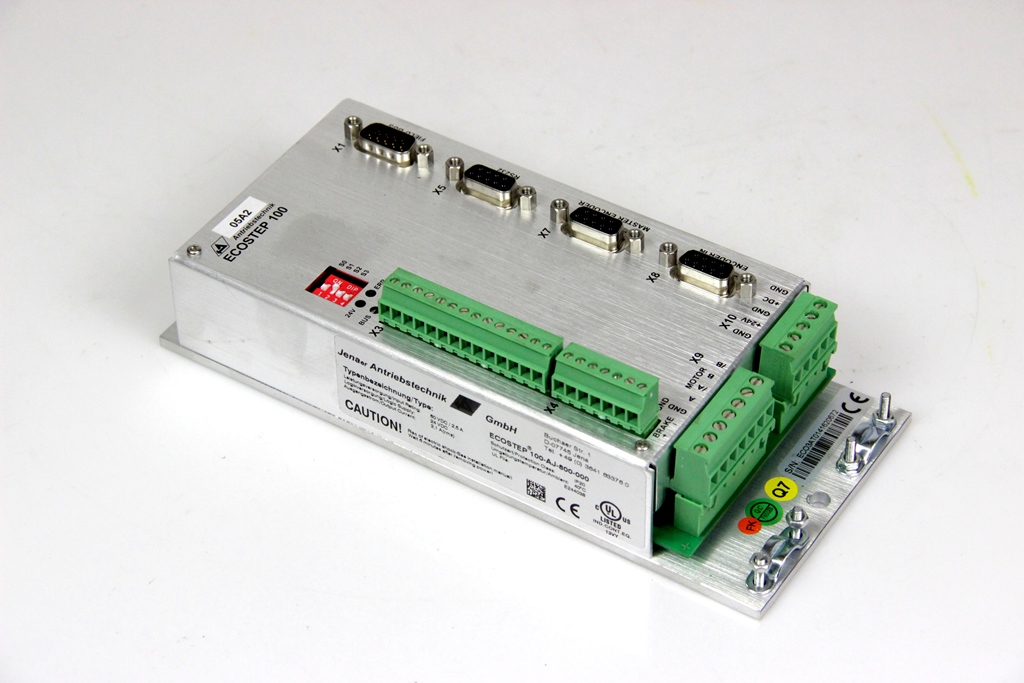

JAT Jenaer Antriebstechnik 2,1A Servoverstärker ECOSTEP 100 100-AJ-800-000


Artikelnummer ECOSTEP 100-AJ-800-000
EAN
Zustand Gebraucht
Verfügbare Stückzahl 2

178,95 EUR *
Inhalt 1 Stück
Grundpreis 178,95 EUR / Stück
sofort verfügbar
