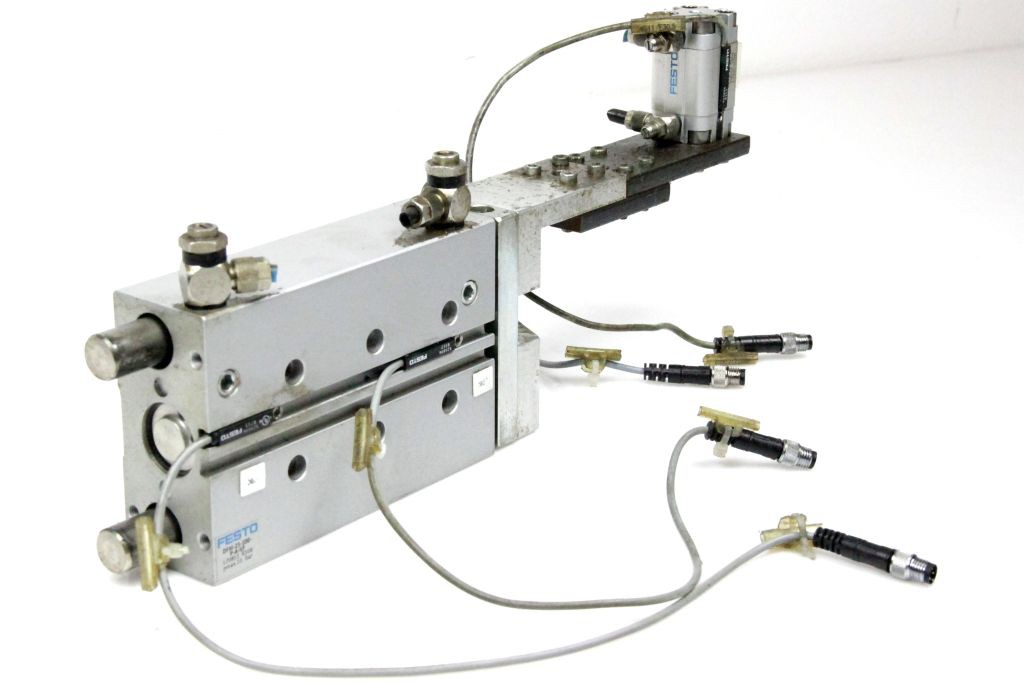

Führungszylinder + Kompaktzylinder + 4x Näherungssensor von Festo



Im Lieferumfang:
    1x DFM-25-100-P-A-GF
    1x ADVU-12-15-P-A
    4x Näherungssensor



Artikel aus Anlagenrückbau

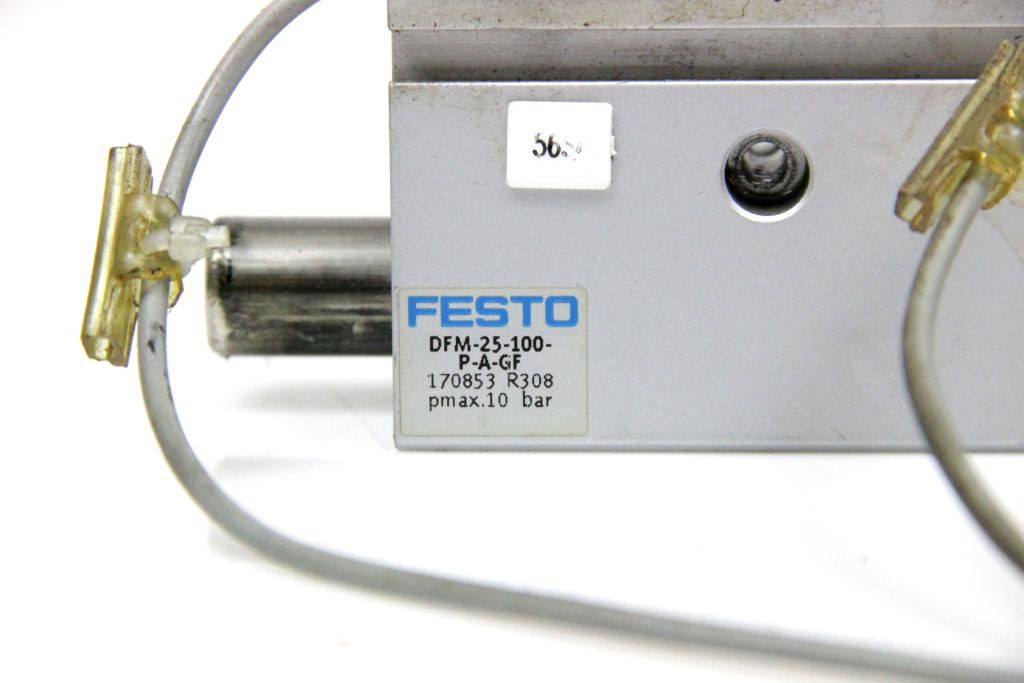

DFM-25-100-P-A-GF
Teilenummer: 170853

Führungszylinder





Schwerpunktsabstand der Nutzlast zur Jochplatte

50 mm

Hub

100 mm

Kolben-Durchmesser

25 mm

Betriebsart Antriebseinheit

Joch

Dämpfung

P: elastische Dämpfungsringe/-platten beidseitig

Einbaulage

beliebig

Führung

Gleitführung

Konstruktiver Aufbau

Führung

Positionserkennung

für Näherungsschalter

Betriebsdruck

1,5 ... 10 bar

Max. Geschwindigkeit

0,8 m/s

Funktionsweise

doppeltwirkend

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Hinweis zum Betriebs- und Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

Umgebungstemperatur

-20 ... 80 °C

Aufprallenergie in den Endlagen

0,3 Nm

Max. Moment Mx

2,9 Nm

Max. Nutzlast in Abhängigkeit vom Hub bei definiertem Abstand xs

86 N

Theoretische Kraft bei 6 bar, Rücklauf

247 N

Theoretische Kraft bei 6 bar, Vorlauf

295 N

Pneumatischer Anschluss

G1/8

Werkstoffhinweis

RoHS konform

Werkstoffinformation Deckel

Aluminium-Knetlegierung

Werkstoffinformation Dichtungen

NBR

Werkstoffinformation Gehäuse

Aluminium-Knetlegierung

Werkstoffinformation Kolbenstange

hochlegierter Stahl rostfrei

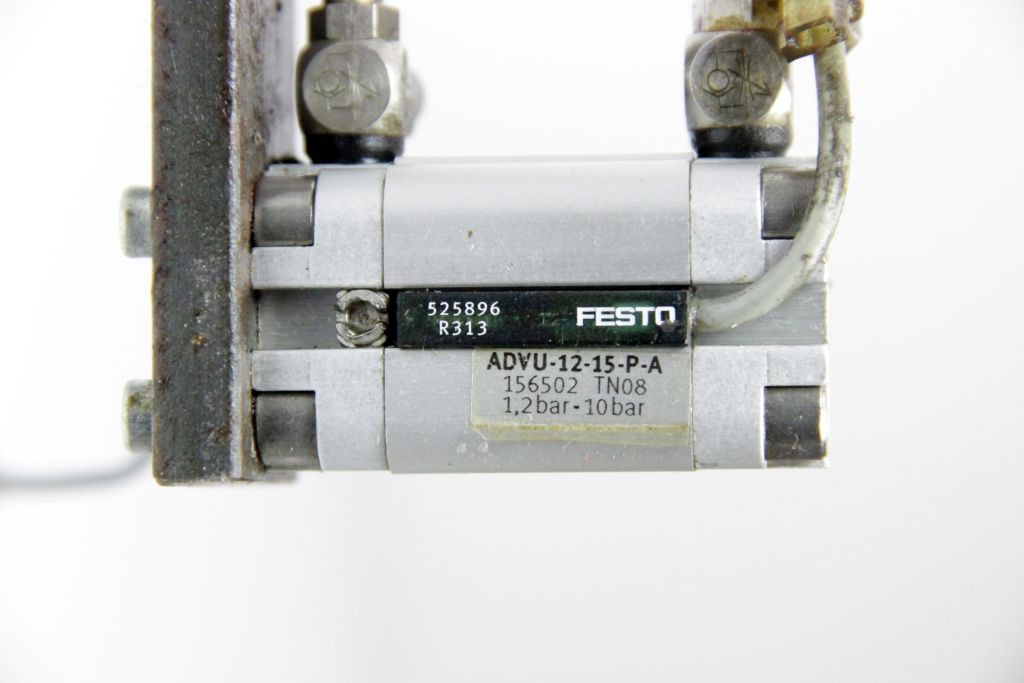

Kompaktzylinder
ADVU-12-15-P-A
Teilenummer: 156502







Hub

15 mm

Kolben-Durchmesser

12 mm

Dämpfung

P: elastische Dämpfungsringe/-platten beidseitig

Einbaulage

beliebig

Funktionsweise

doppeltwirkend

Kolbenstangenende

Innengewinde

Konstruktiver Aufbau

Kolben
Kolbenstange

Positionserkennung

für Näherungsschalter

Varianten

einseitige Kolbenstange

Betriebsdruck

1,2 ... 10 bar

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

Umgebungstemperatur

-20 ... 80 °C

Aufprallenergie in den Endlagen

0,07 J

Theoretische Kraft bei 6 bar, Rücklauf

51 N

Theoretische Kraft bei 6 bar, Vorlauf

68 N

Bewegte Masse bei 0 mm Hub

8 g

Gewichtszuschlag pro 10 mm Hub

15 g

Grundgewicht bei 0 mm Hub

87 g

Zuschlag bewegte Masse pro 10 mm Hub

2 g

Pneumatischer Anschluss

M5

Werkstoffinformation Bundschraube

hochlegierter Stahl rostfrei

Werkstoffinformation Deckel

Aluminium-Knetlegierung

Werkstoffinformation Dynamische Dichtungen

NBR
TPE-U(PU)

Werkstoffinformation Kolbenstange

hochlegierter Stahl rostfrei

Werkstoffinformation Zylinderrohr

Aluminium-Knetlegierung


:

Zustand Gebraucht
Hersteller Festo
Modell DFM-25-100-P-A-GF + ADVU-12-15-P-A + 4x Näherungssensor
Inhalt 1 Stück
Gewicht 5000 g
Art.-ID 1234578121
Art.-ID 1234578121

Festo

FESTO Führungszylinder DFM + Kompaktzylinder ADVU + 4x Näherungssensor


Artikelnummer 170853 + 156502 + 4x 525896
EAN
Zustand Gebraucht
Verfügbare Stückzahl 1

82,95 EUR *
Inhalt 1 Stück
sofort verfügbar
