Burster Präzisionsmesstechnik

Burster Miniatur-Druckkraftsensor Typ 8413-5100 Messbereich 0-100 N


Artikelnummer VN-15977
EAN
Zustand B-Ware
Verfügbare Stückzahl
${ $store.getters.currentItemVariation.stock.net }
Hinweise & gesonderte Vereinbarungen:

** Alle nachfolgenden Hinweise müssen bestätigt werden, um den Artikel in den Warenkorb legen zu können.

268,95 EUR *
Inhalt 1 Stück
sofort versandfertig
Bestellungen mit Express-Versand und Zahlungseingang bis 13:00 Uhr werden noch am selben Tag versendet.
if(!document.getElementById('paypal-smart-payment-script')) { var script = document.createElement("script"); script.type = "module"; script.id = "paypal-smart-payment-script"; script.src = "https://cdn03.plentymarkets.com/nrjq2f70ca1n/plugin/2/paypal/js/smartPaymentScript.js"; script.setAttribute("data-client-id", "AYRCZF-SK_TmeZ5jYekGVKCC9o5Wk9F-lXwpeHQ47cs4-IJEVw8igPYdg7fSYTQ_LpQnl4Bdc2srDLaa"); script.setAttribute("data-currency", "EUR"); script.setAttribute("data-client-token", "eyJicmFpbnRyZWUiOnsiYXV0aG9yaXphdGlvbkZpbmdlcnByaW50IjoiMTAzZmUzNDY4YWNkNzU3ZDMxMjZkZTJiYTBlZTZlM2NlNTkyM2MzNmNiMjI0N2IxNjBlYWVkM2Q5MzlhODFjZnxtZXJjaGFudF9pZD1yd3dua3FnMnhnNTZobTJuJnB1YmxpY19rZXk9ajJmYzJqcHhkZzZ2cDg0ZiZjcmVhdGVkX2F0PTIwMjMtMDEtMjVUMTA6NDc6MzkuOTU3WiIsInZlcnNpb24iOiIzLXBheXBhbCJ9LCJwYXlwYWwiOnsiaWRUb2tlbiI6bnVsbCwiYWNjZXNzVG9rZW4iOiJBMjFBQVB2SmdTbHA5R3VfaEZ0aEJnQngxRkh4RFhxUzJ3RlhibF94X1pjV1c2bVVPamU4cjZkdDJiS3VIUXY5TXRTSG5GSjNhMXZ4S0E2N3RYUDNfNEhFQ3hwcVNNSzNBIn19"); script.setAttribute("data-append-trailing-slash", ""); script.setAttribute("data-locale", "de_DE"); document.body.appendChild(script); }
if(typeof renderPayPalButtons === 'function') { renderPayPalButtons('63d1125dcd3a3', 'paypal', 'buynow', 'rect', 'gold'); } else { document.addEventListener('payPalScriptInitialized', () => { renderPayPalButtons('63d1125dcd3a3', 'paypal', 'buynow', 'rect', 'gold'); }); }
* inkl. ges. MwSt. zzgl. Versandkosten

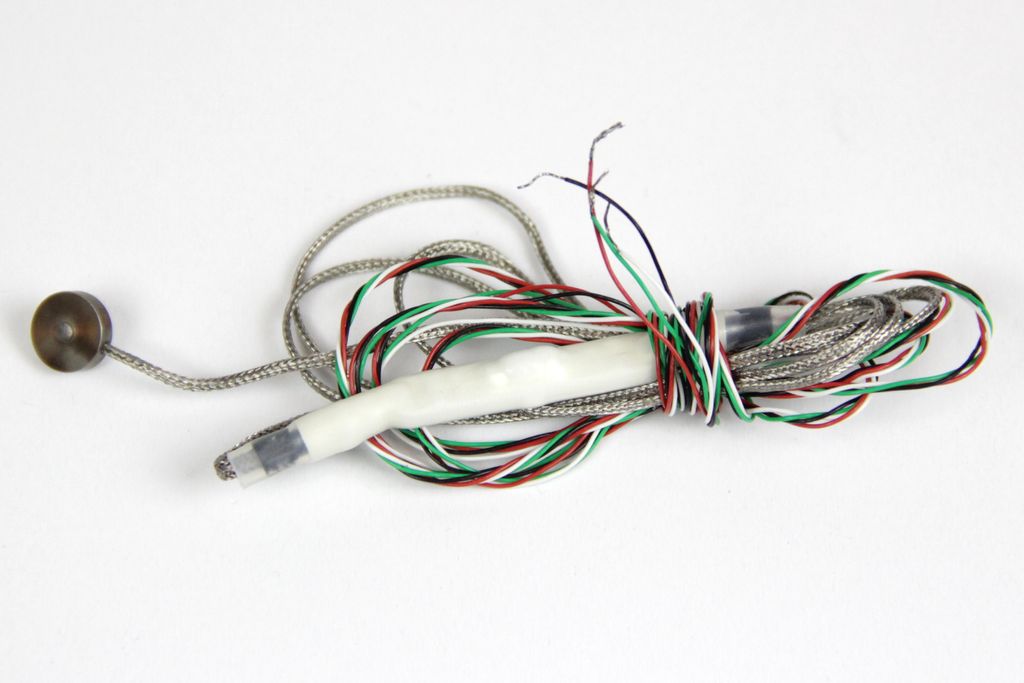

Dieser Miniatur-Kraftsensor wurde bezüglich seiner Bauhöhe optimiert und ist mit seinen nur 3,3 mm der flachste bekannte Sensor mit Dehnungsmessstreifen-Technik. Kaum höher als der Durchmesser seines Anschlusskabels lässt er sich auch bei engen Platzverhältnissen noch einfach unterbringen. Einhergehend mit seiner minimalen Geometrie ist der Kraftsensor auch besonders leicht. Er weist eine hohe Resonanzfrequenz auf, um schnell ändernden Lastwechseln zu folgen. Trotz seiner extremen Miniaturisierung bleibt er in seiner Anwendung absolut robust und industrietauglich, nicht nur hinsichtlich des hochflexiblen Kabelanschlusses oder der kompletten Verschweißung der Sensoren für die Messbereiche ≥ 0 ... 10 N.



Die Miniatur-Druckkraftsensoren sind flache, zylindrische Scheiben, deren Unterseite mit einer Abdeckung verschlossen ist. Der zentrale Lasteinleitknopf zur Aufnahme von Druckkräften ist fest integrierter Bestandteil der Oberseite, welche die Messmembrane des Sensors darstellt. Auf ihrer Unterseite sind im Innern des Gehäuses die Dehnungsmessstreifen appliziert und zu einer Wheatstone‘schen Vollbrücke verschaltet. Diese gibt bei Krafteinwirkung eine zur Messgröße direkt proportionale Ausgangsspannung ab.



Das Anschlusskabel wird radial aus dem Sensorgehäuse geführt und bei Messbereichen ≥ 0 … 10 N zusätzlich durch eine Hülse stabilisiert. Die Auflagefläche der Unterseite des Sensors ist kreisringförmig, beim Messbereich 0 … 5 N jedoch kreisflächig gestaltet.



Anwendungsgebiete

  • Einstellung von Lehren
  • Kraftmessungen im Inneren von Präzisionswerkzeugen
  • Überwachung von Bedienelementen
  • Bestimmung von Kräften in der Medizintechnik
  • Kontrollinstrumente im Feingerätebau
  • Justieren und vorspannen von Bauteilen





Unbenutzte Lagerware in Originalverpackung

Messbereich: 0 - 100 N / 0 - 22,5 lbs

Relative Linearitätsabweichung: ≤ ±0,25 % v.E.

Relative Kennlinienabweichung: ≤ ±0,5 % v.E.

Werkstoff: Edelstahl

Schutzart: IP54



Zustand B-Ware
Altersfreigabe Ohne Altersbeschränkung
Modell 8413-5100
Hersteller Burster Präzisionsmesstechnik
Inhalt 1 Stück
Gewicht 400 g
Art.-ID 1234584460
Art.-ID 1234584460
