Der TacoSetter Bypass – branchenintern als «TacoSetter» bekannt – ist der Klassiker unter den Abgleichventilen.
Das beliebte und verlässliche Original für den statischen hydraulischen Abgleich zeigt die Durchflussmenge
über eine Skala direkt in einem Bypass-Messkörper oder in der Armatur an. Der TacoSetter Bypass gehört seit 1985
zum Sortiment von Taconova. Unter Beibehaltung seiner bewährten Eigenschaften ist er ständig weiterentwickelt worden.
Beschreibung
• Abgleich- und Absperrventil
• Hydraulischer Abgleich, Durchflussmessung und -kontrolle am Verbraucher oder in einem Teilsystem
Vorteile:
• Direkte visuelle Durchflusskontrolle (Sichtglas)
• Erforderliche Wassermengen werden exakt, schnell, bequem und stufenlos eingestellt
• Keine teuren Hilfsmittel (Messgeräte, Diagramme, Tabellen) notwendig
• Kein zusätzliches Absperrventil notwendig
• Kann bei vollem Anlagendruck ersetzt oder gewartet werden
• Geringer Druckverlust
• Jederzeit nachregulierbar
Funktionsweise:
• Parallel zum Hauptvolumenstrom geführter, automatisch absperrender Bypass mit Mess- und Anzeigeteil (Sichtglas mit Skala in l/min)
• Ablesemarke ist die Unterkante des Schwimmerkörpers
• Verdrängungsprinzip eines Prallkörpers, der in einem Messrohr mit Gegenfeder geführt ist Ablesemarke ist die Unterkante des Schwimmerkörpers
• Messkörper befindet sich in einer Umgehung (Bypass) zum Hauptvolumenstrom und wird deshalb nicht ständig durchströmt; nach Bedarf wird der Messkörper durch das Öffnen von selbstschließenden Absperrventilen zugeschaltet, indem der Bügel gedrückt und gehalten wird; das Zu- bzw. Wegschalten des Messkörpers hat keinen Einfluss auf den Hauptvolumenstrom
Technische Daten
• kVS-Wert und Messbereich: siehe Tabellen
• Betriebstemperatur TB max: 100 ˚C
• Betriebsdruck PB max: 10 bar
• Messgenauigkeit:
- Messbereich 20 – 80 % = ± 5 % vom Endwert
- Messbereich bis 20 % und über 80 % = ± 10 % vom Endwert
• Innengewinde Rp (zylindrisch) nach DIN 2999/ISO 7 oder
• Außengewinde zylindrisch (G) nach ISO 228
• Einbaulage: in Durchflussrichtung, beliebig (360°)
Material
• Gehäuse: Messing
• Messkörper: Kunststoff
• Innenteile: rostfreier Stahl, Messing und Kunststoff
• Sichtglas: wärmebeständiger, schlagfester Kunststoff
• Dichtungen: EPDM
Durchflussmedien
• Heizungswasser (VDI 2035; SWKI BT 102-01; ÖNORM H 5195–1)
• Kaltwasser nach DIN 1988-7
• Trinkwasser (mit SVGW-Zertifikat)
Abgleichventil mit Innengewinde Messing, TB max: 100 °C , PB max: 10 bar
Bestell-Nr. | DN | Rp " x Rp " | kVS (m3/h) | Bereich (l/min) |
223.2360.000 | 20 | ¾ x ¾ | 3,3 | 4 - 15 |
| Technisches Merkmal | Wert |
|---|---|
| Zustand | Gebraucht |
| Hersteller | Taconova |
| Modell | TacoSetter Bypass 100 |
| Inhalt | 1 Stück |
| Gewicht | 750 g |
| Art.-ID | 1234577534 |
| Art.-ID | 1234577534 |
Taconova

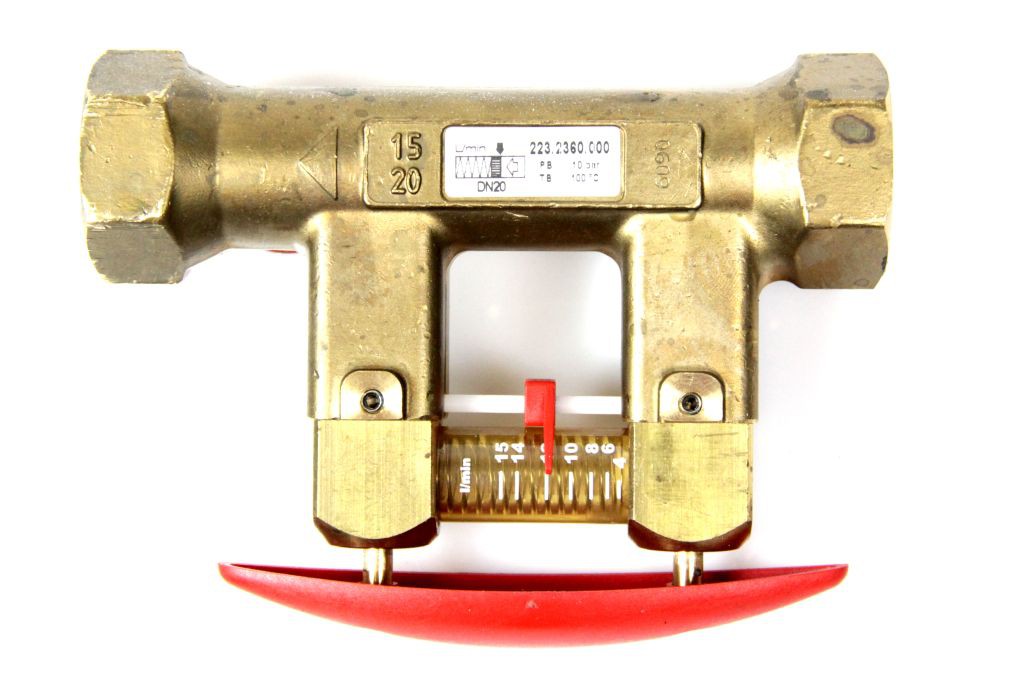

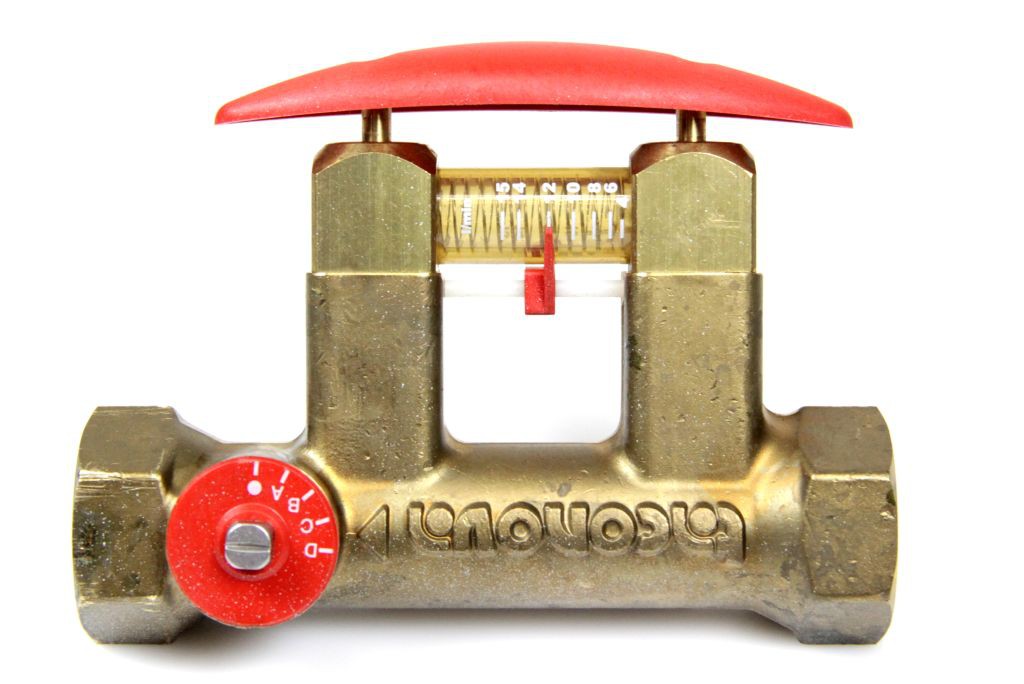

TacoSetter Bypass 100 DN 20 ¾ x ¾ Nr. 223.2360.000 Regulierventil, 4-15 l/min.
Artikelnummer 223.2360.000
EAN 7630014302178
Zustand Gebraucht
Verfügbare Stückzahl 43
