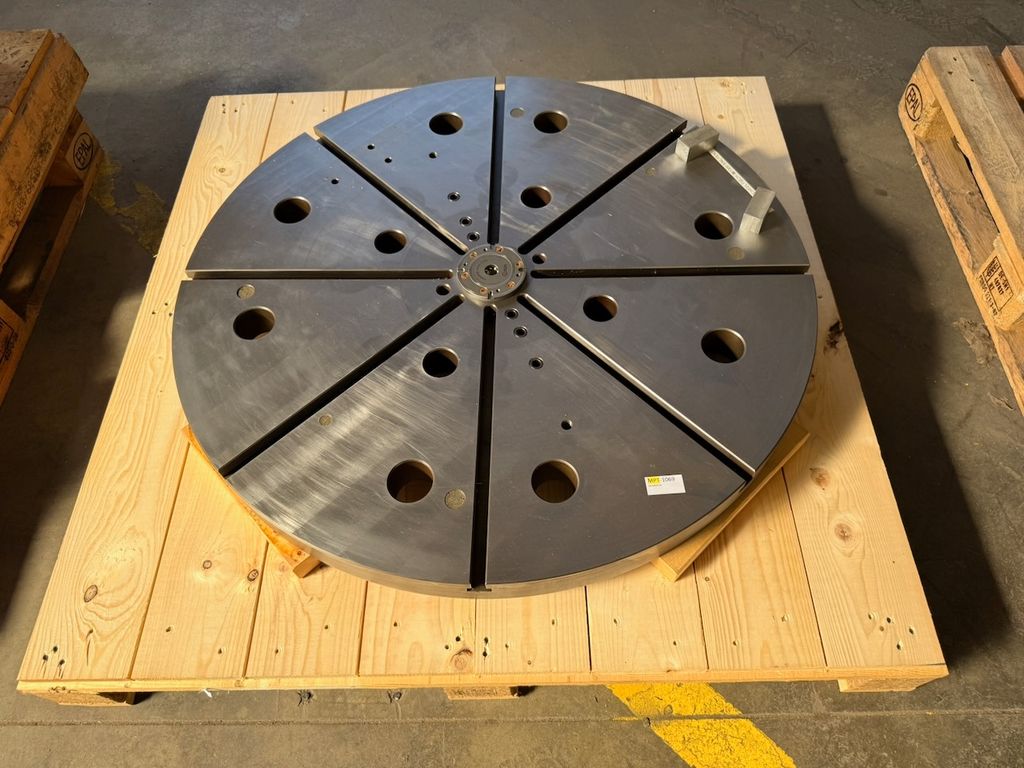

Massive runde Aufspann- bzw. Grundplatte mit einem Durchmesser von 1000 mm und einer Höhe von 65,08 mm. Die Platte ist für den Einsatz als Wechsel- bzw. Aufspannplatte in Verbindung mit einem Nullpunktspannsystem ausgeführt.

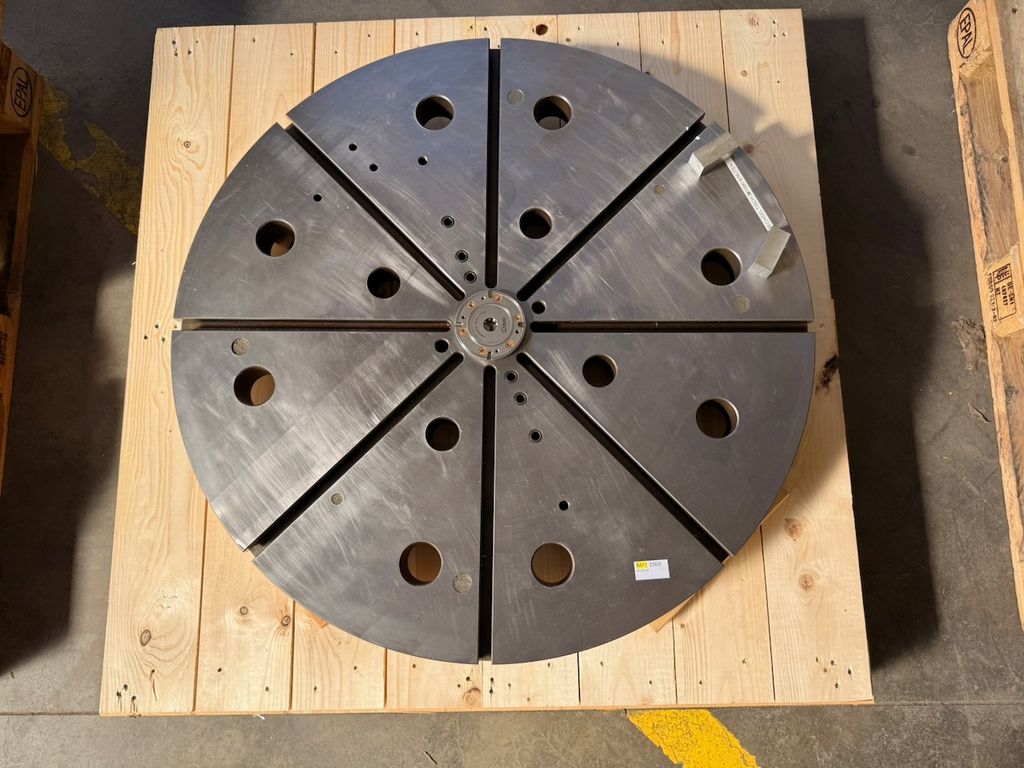

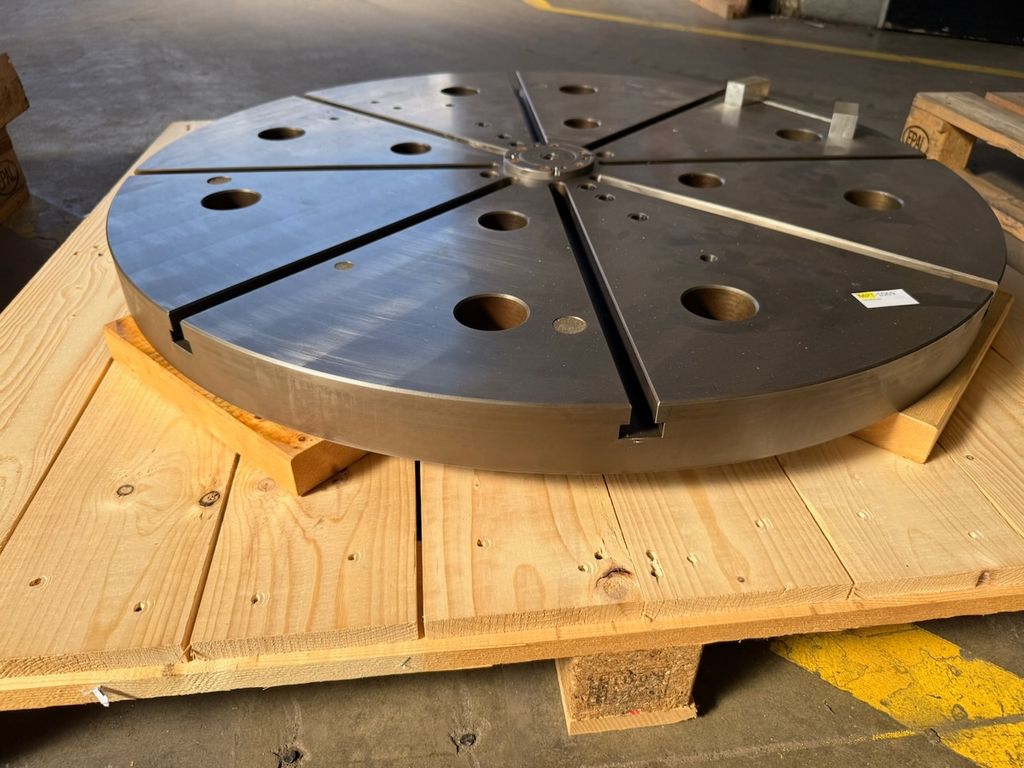

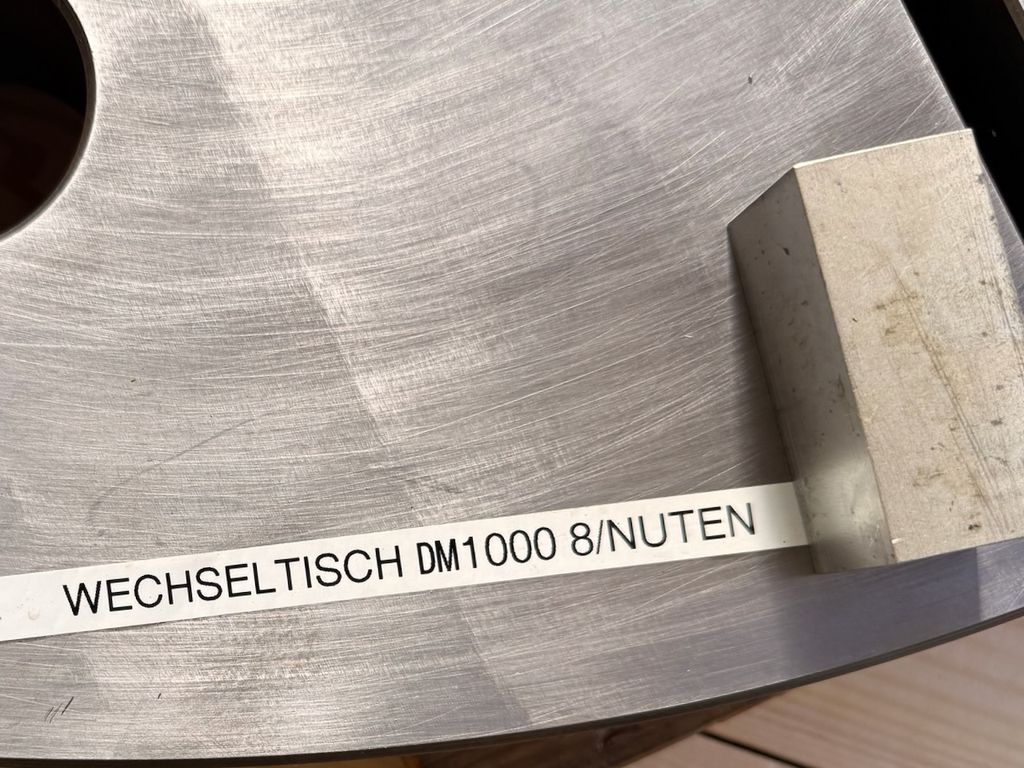

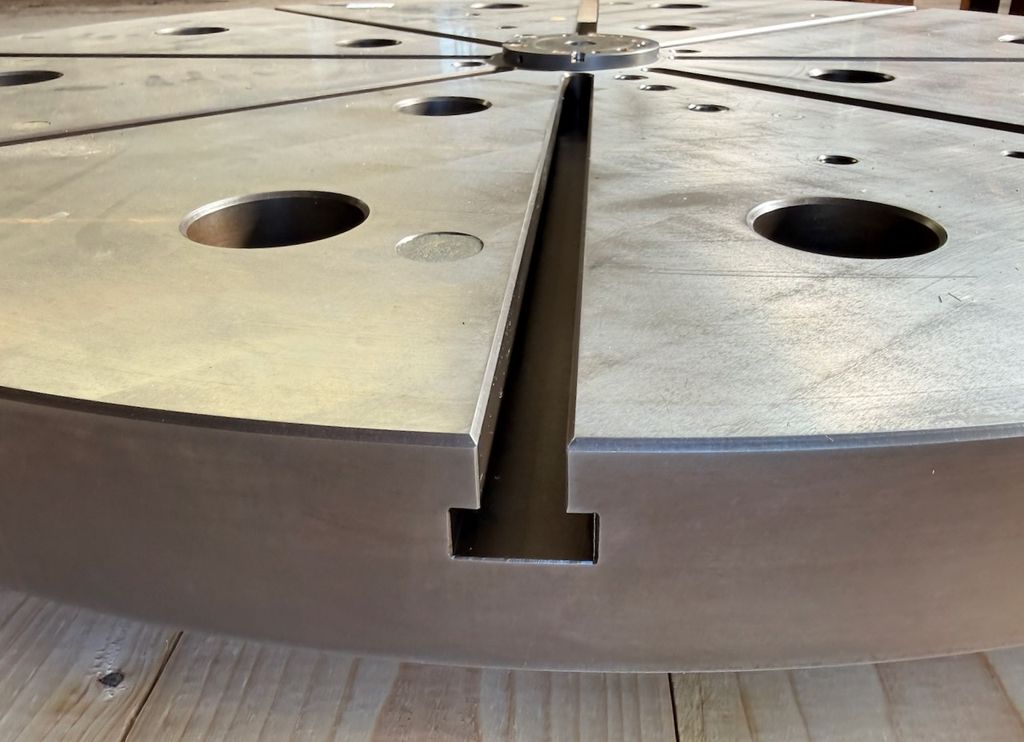

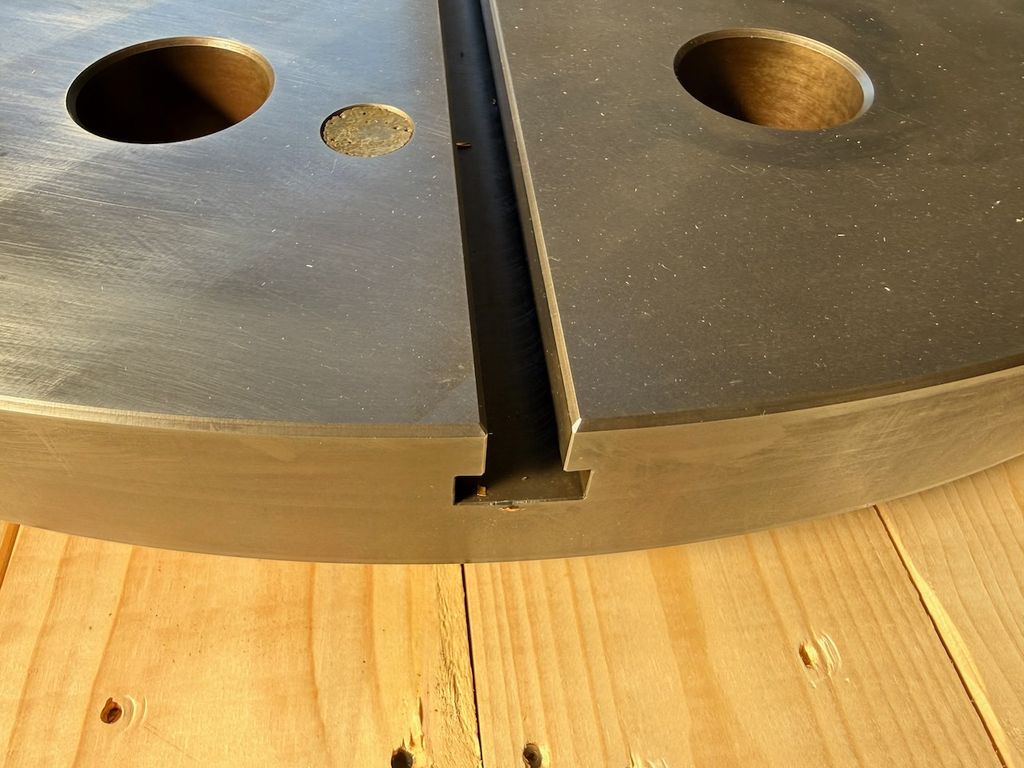

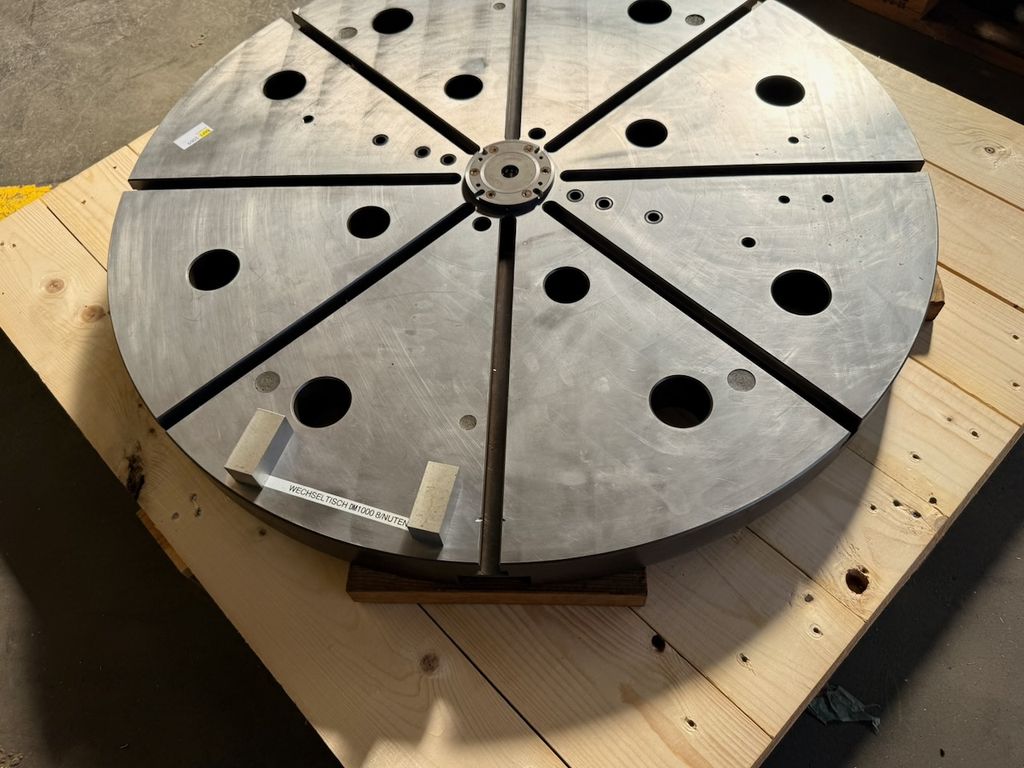

Die Aufspannfläche verfügt über 8 radial angeordnete Spannnuten sowie zahlreiche Aufnahme-, Durchgangs- und Gewindebohrungen. Zusätzlich sind zwei Anschlagklötze auf der Platte vorhanden.

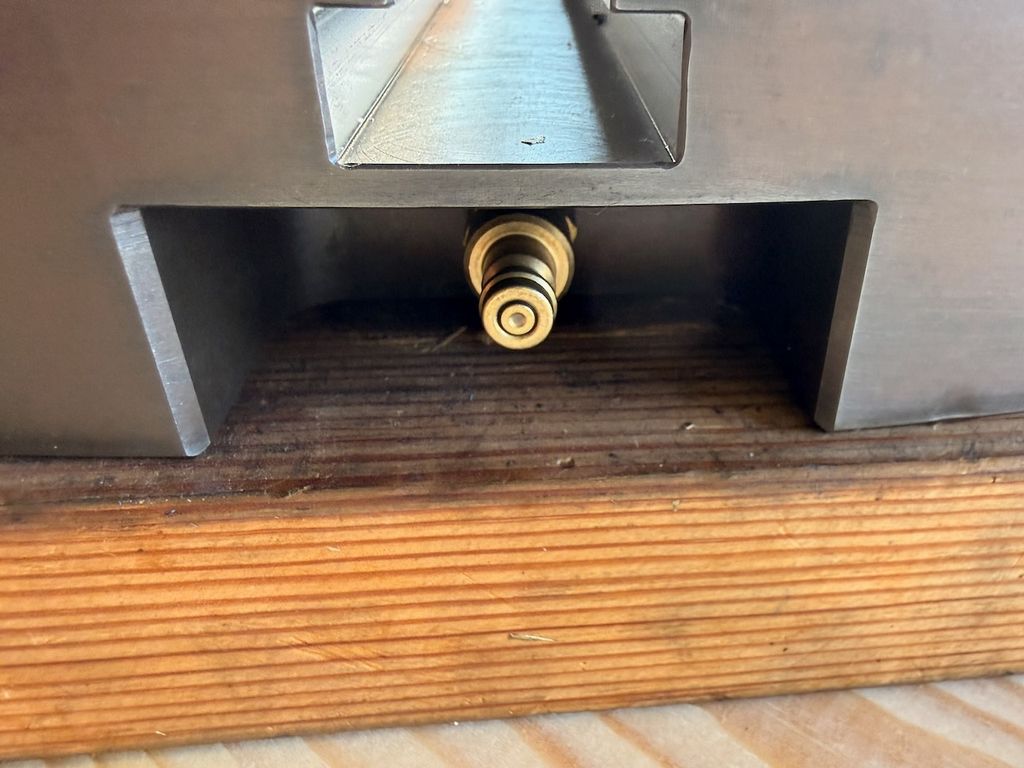

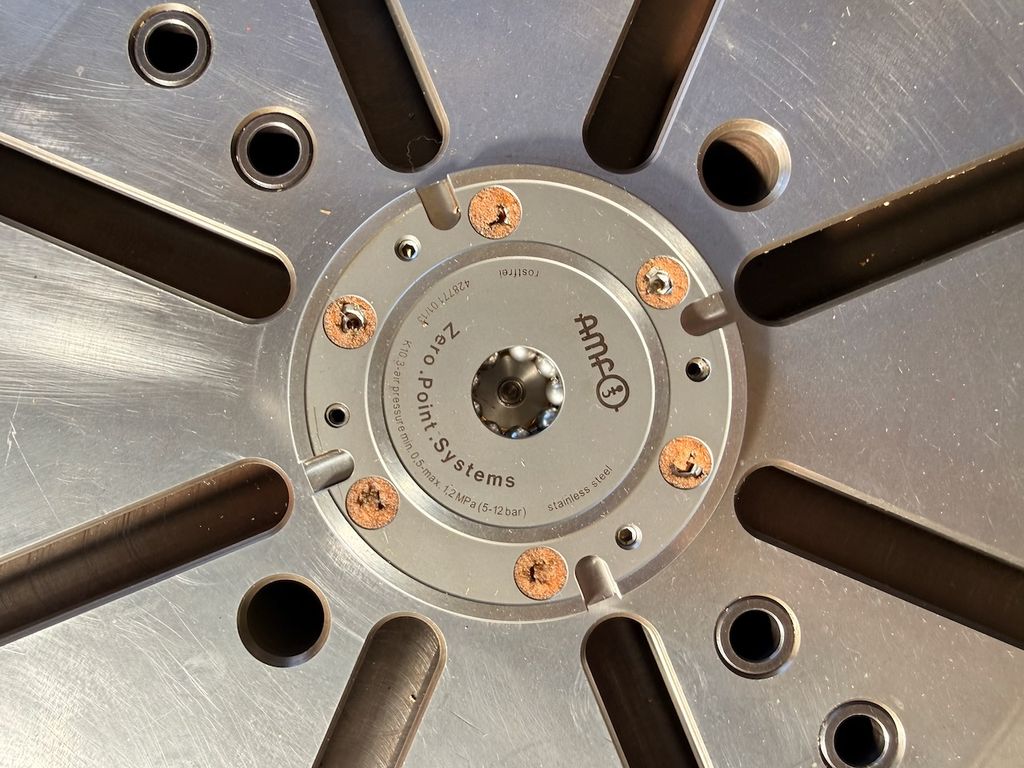

Im Zentrum befindet sich ein AMF Zero-Point-System Spannmodul K10.3. Der Betriebsdruck beträgt 0,5–1,2 MPa (5–12 bar). Das System wird hydraulisch betätigt. Der Hydraulikanschluss befindet sich seitlich geschützt in einer Aussparung der Grundplatte.
Auf der Unterseite befinden sich Spannnippel zur Aufnahme und Positionierung der kompletten Platte auf einer passenden Nullpunktspannstation.

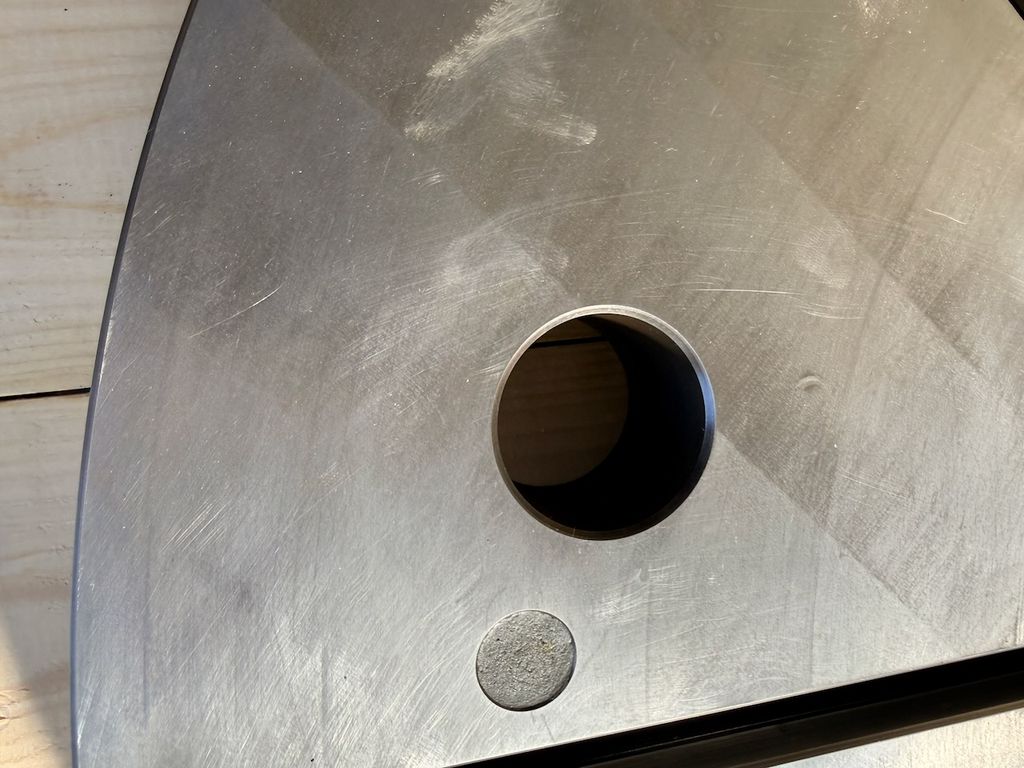

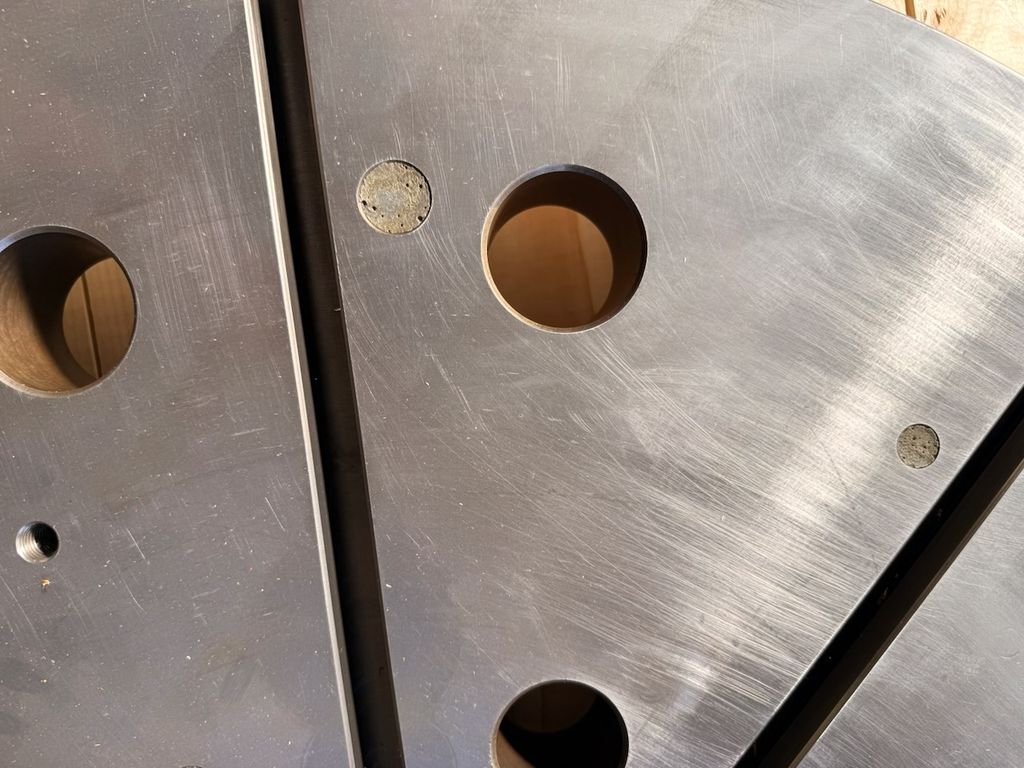

Gebraucht. Auf der Aufspannfläche sind Kratzer, Bearbeitungsspuren und übliche Gebrauchsspuren aus dem industriellen Einsatz vorhanden. Keine groben Beschädigungen. Funktionsprüfung nicht dokumentiert.
Lieferumfang:
1 × runde Aufspann-/Grundplatte Ø 1000 mm mit 8 Nuten
Integriertes AMF K10.3 Nullpunktspannmodul
Unterseitige Spannnippel
Montierte Komponenten gemäß Abbildungen
Die Aufspannfläche verfügt über 8 radial angeordnete Spannnuten sowie zahlreiche Aufnahme-, Durchgangs- und Gewindebohrungen. Zusätzlich sind zwei Anschlagklötze auf der Platte vorhanden.
Im Zentrum befindet sich ein AMF Zero-Point-System Spannmodul K10.3. Der Betriebsdruck beträgt 0,5–1,2 MPa (5–12 bar). Das System wird hydraulisch betätigt. Der Hydraulikanschluss befindet sich seitlich geschützt in einer Aussparung der Grundplatte.
Auf der Unterseite befinden sich Spannnippel zur Aufnahme und Positionierung der kompletten Platte auf einer passenden Nullpunktspannstation.
Gebraucht. Auf der Aufspannfläche sind Kratzer, Bearbeitungsspuren und übliche Gebrauchsspuren aus dem industriellen Einsatz vorhanden. Keine groben Beschädigungen. Funktionsprüfung nicht dokumentiert.
Lieferumfang:
1 × runde Aufspann-/Grundplatte Ø 1000 mm mit 8 Nuten
Integriertes AMF K10.3 Nullpunktspannmodul
Unterseitige Spannnippel
Montierte Komponenten gemäß Abbildungen

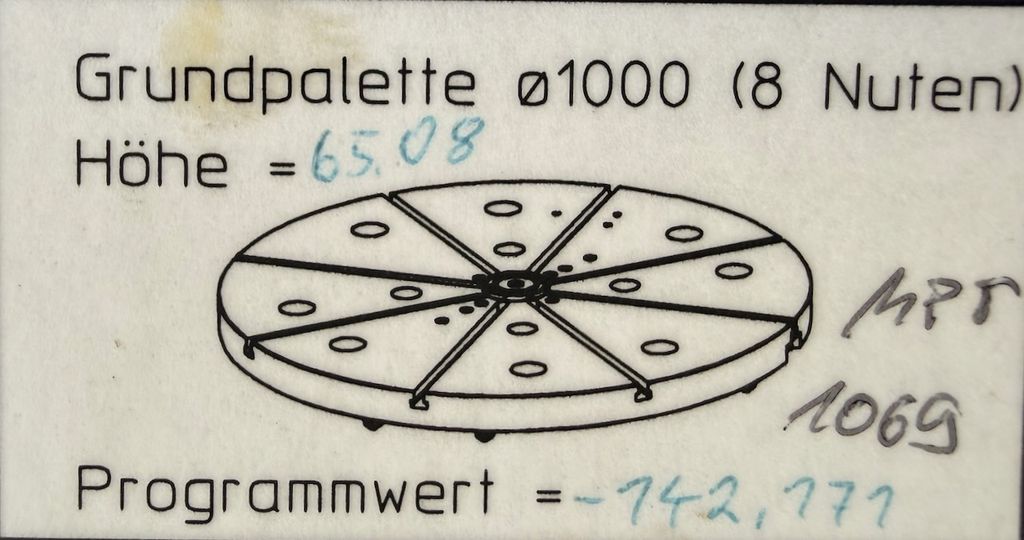

* Typ: Grundplatte Ø 1000 mm / 8 Nuten / K10.3
* Serie: Zero-Point-System
* Baujahr: 2013
* Ausführung: runde Aufspann-/Grundplatte / Wechseltisch
* Durchmesser: 1000 mm
* Höhe: 65,08 mm
* Anzahl Nuten: 8
* Anordnung der Nuten: radial
* Nullpunktspannsystem: AMF Zero-Point-System
* Spannmodul: K10.3
* Kennzeichnung Spannmodul: 428771 01/13
* Betätigung: hydraulisch
* Betriebsdruck: 0,5–1,2 MPa (5–12 bar)
* Hydraulikanschluss: seitlich, in Aussparung
* Aufnahme: Spannnippel auf der Unterseite
* Programmwert: −742,171
―
* Länge: ca. 1200 mm
* Breite: ca. 1200 mm
* Höhe: ca. 250 mm
* Serie: Zero-Point-System
* Baujahr: 2013
* Ausführung: runde Aufspann-/Grundplatte / Wechseltisch
* Durchmesser: 1000 mm
* Höhe: 65,08 mm
* Anzahl Nuten: 8
* Anordnung der Nuten: radial
* Nullpunktspannsystem: AMF Zero-Point-System
* Spannmodul: K10.3
* Kennzeichnung Spannmodul: 428771 01/13
* Betätigung: hydraulisch
* Betriebsdruck: 0,5–1,2 MPa (5–12 bar)
* Hydraulikanschluss: seitlich, in Aussparung
* Aufnahme: Spannnippel auf der Unterseite
* Programmwert: −742,171
―
* Länge: ca. 1200 mm
* Breite: ca. 1200 mm
* Höhe: ca. 250 mm
| Technisches Merkmal | Wert |
|---|---|
| Zustand | Gebraucht |
| Varianten-ID | |
| Hersteller | AMF |
| Modell | Zero-Point-System |
| Inhalt | 1 Stück |
| Gewicht | 220000 g |
| Maße | 1200×1200×250mm |
| Art.-ID | 1234600055 |
AMF
AMF Zero-Point-System Runde Aufspannplatte Ø 1000 mm mit 8 Spannnuten
Artikelnummer:
Zustand:
Barcode:
MPT-1069
Gebraucht
2.490,00 EUR
*
Inhalt
1 Stück
sofort verfügbar
