Die Zug-Druckkraftsensoren aus der Serie 8523 sind für ein breites Anwendungsspektrum geeignet. Die Sensoren spielen Ihre Vorteile unter anderem durch drei Schneidauflagen aus, durch welche eine verkippungsfreie Montage möglich ist. So ausgestattet, können auch bei nicht optimaler Anlagenoberfläche sehr gute Messergebnisse erreicht werden.

Die zu messende Kraft wird in Zug- oder Druckrichtung in das zentrische Innengewinde eingeleitet. Mittels Krafteinleitknöpfen aus unserem Zubehörprogramm können reine Druckkräfte ohne aufwändige mechanische Integration des Sensors gemessen werden. Unter Zuhilfenahme der optionalen Lastzentrierplatte lassen sich auch Zugkräfte in Gestängen oder Ketten sehr einfach aufnehmen.

Im Sensor befindet sich eine Biegemembran, auf welcher Dehnungsmessstreifen (DMS) appliziert, und als Wheatstonesche Vollbrücke verschaltet werden. Wird der Sensor mit einer Zug- oder Druckkraft belastet, ändert sich der ohmsche Widerstand der Messbrücke und verstimmt das Ausgangssignal proportional zur gemessenen Kraft in mV/V.



Anwendungsgebiete

  • Werkzeugmaschinen
  • Referenzsensor zur vergleichenden Messung
  • Prüfstände aller Art
  • Forschung und Entwicklung

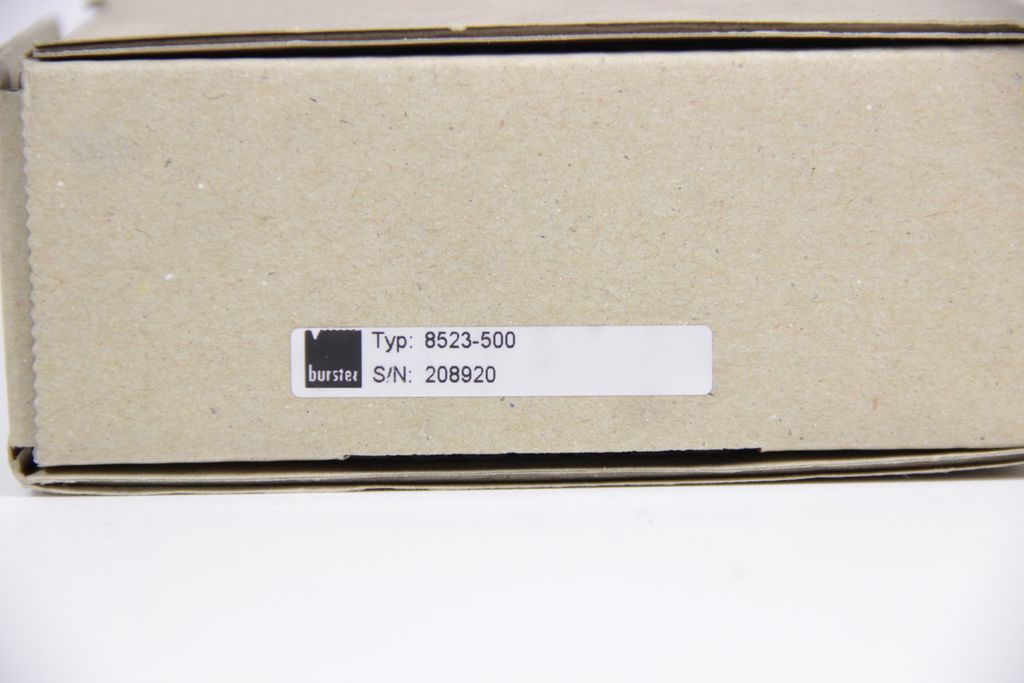

Unbenutzte Lagerware in Originalverpackung


Messbereich: 0 - ±500 N

Werkstoff: Edelstahl

Relative Linearitätsabweichung: ≤ ±0,20 % v.E.

Relative Kennlinienabweichung: ≤ ±0,2 % v.E.

Relative Umkehrspanne: ≤ 0,25 % v.E.

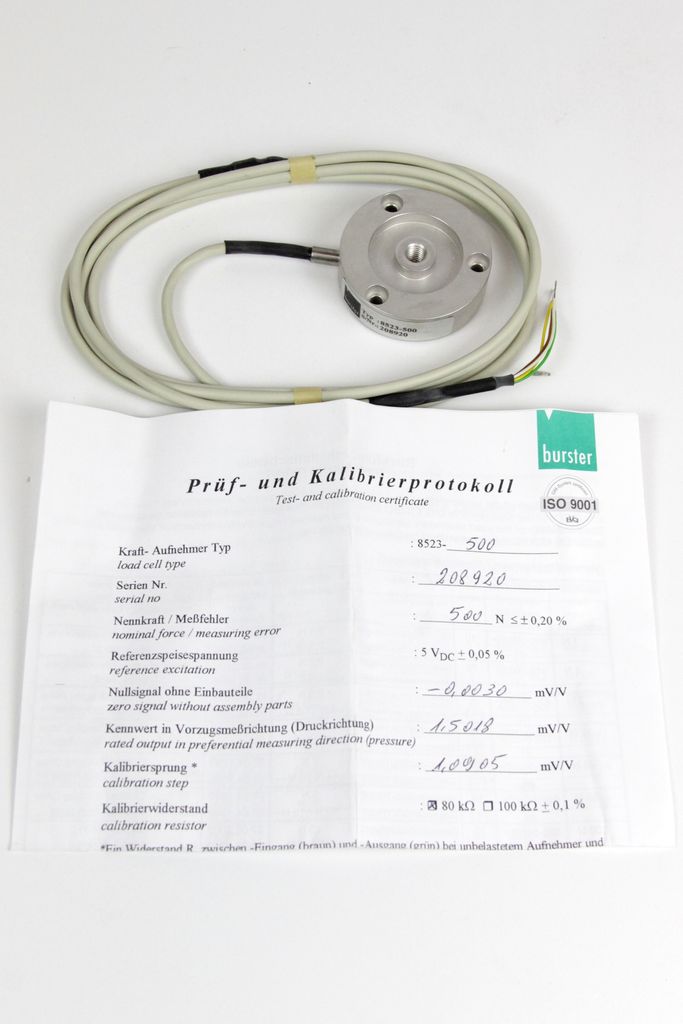

Messrichtung: Druck- und Zugrichtung. Kalibrierung in Druckrichtung. Bei Verwendung in Zugrichtung ist mit geändertem Nennkennwert zu rechnen. Positives Signal in Druckrichtung

Speisespannung: empfohlen 5 V DC oder AC; max. 10 V DC oder AC




:

Zustand B-Ware
Hersteller Burster Präzisionsmesstechnik

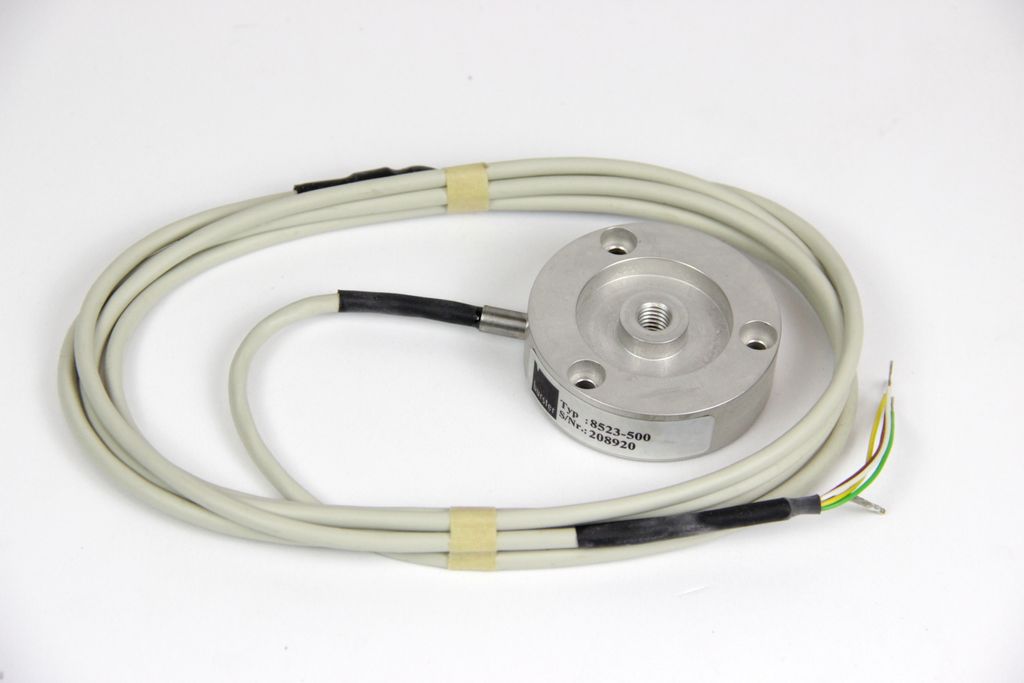

Modell 8523-500
Inhalt 1 Stück
Gewicht 200 g
Art.-ID 1234584463
Art.-ID 1234584463

Burster Präzisionsmesstechnik

Burster Zug-Druckkraftsensor Typ 8523-5500 Messbereich 0 - ±500 N


Artikelnummer VN-15980
EAN
Zustand B-Ware
Verfügbare Stückzahl 0

718,95 EUR *
Inhalt 1 Stück
Produkt nicht lieferbar
