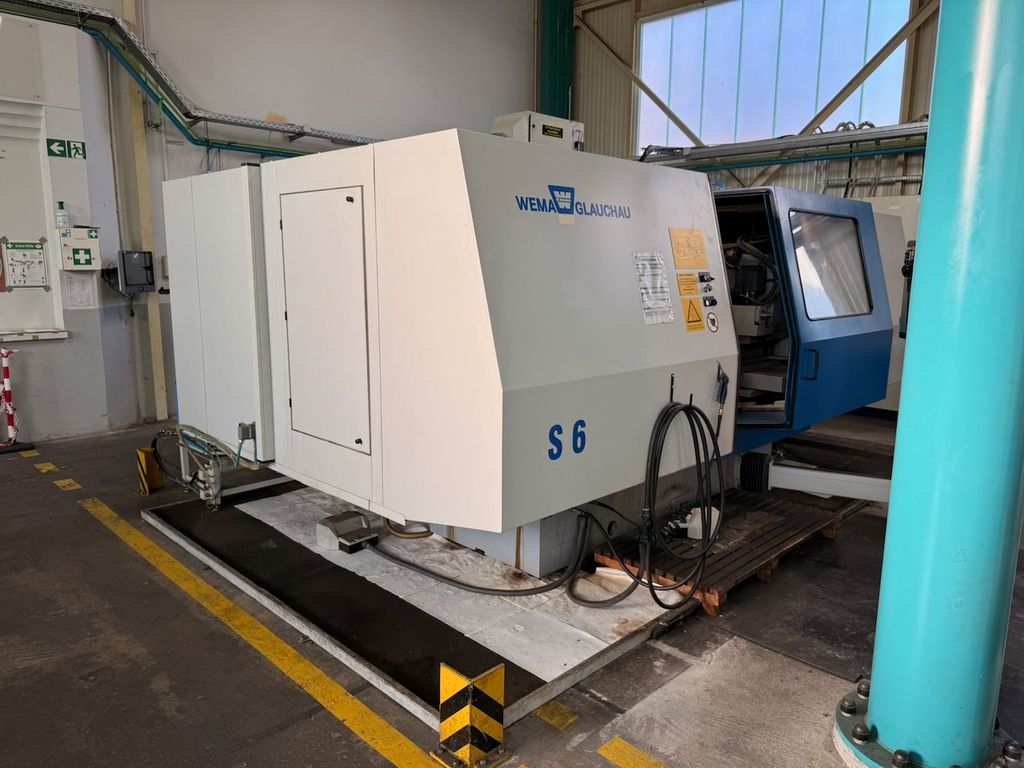

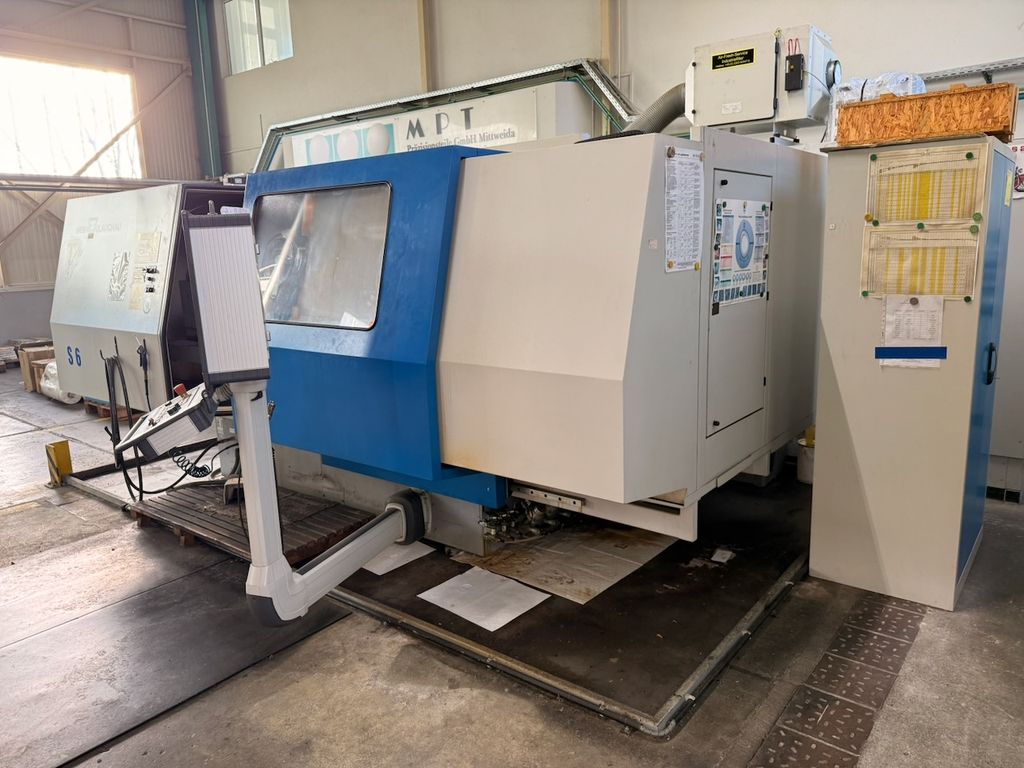

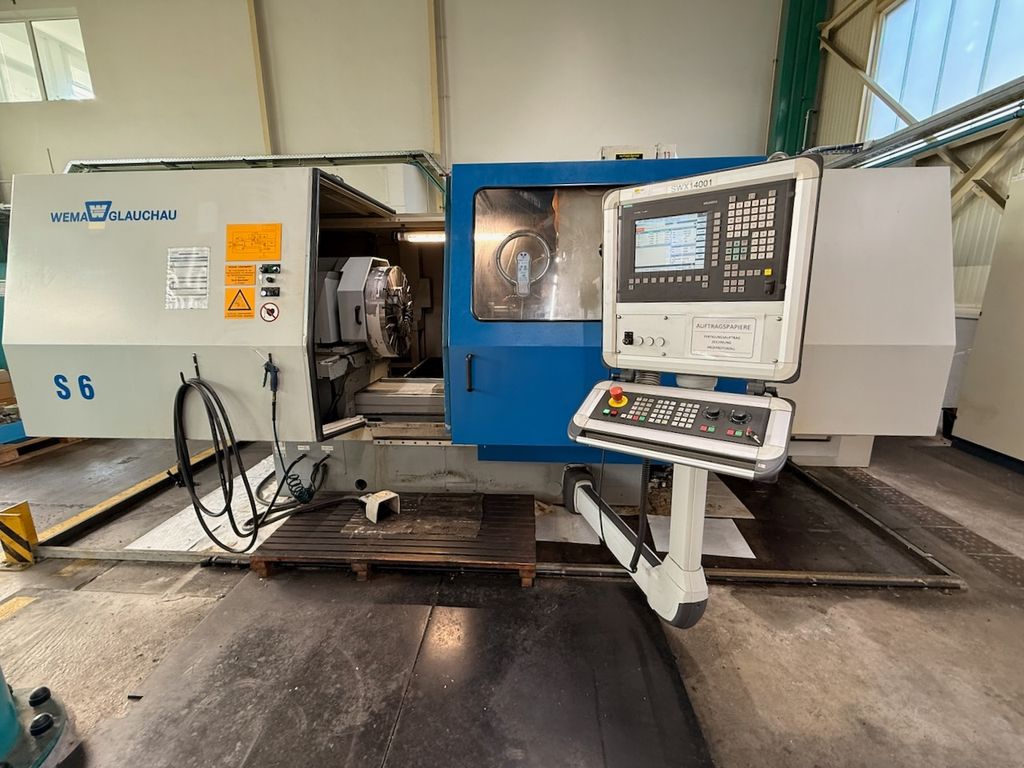

Universal-Rundschleifmaschine WEMA Glauchau SU 6-R – Baujahr 2014
Universal-Rundschleifmaschine für Innen-, Außen-, Plan- und Kegelschleifen

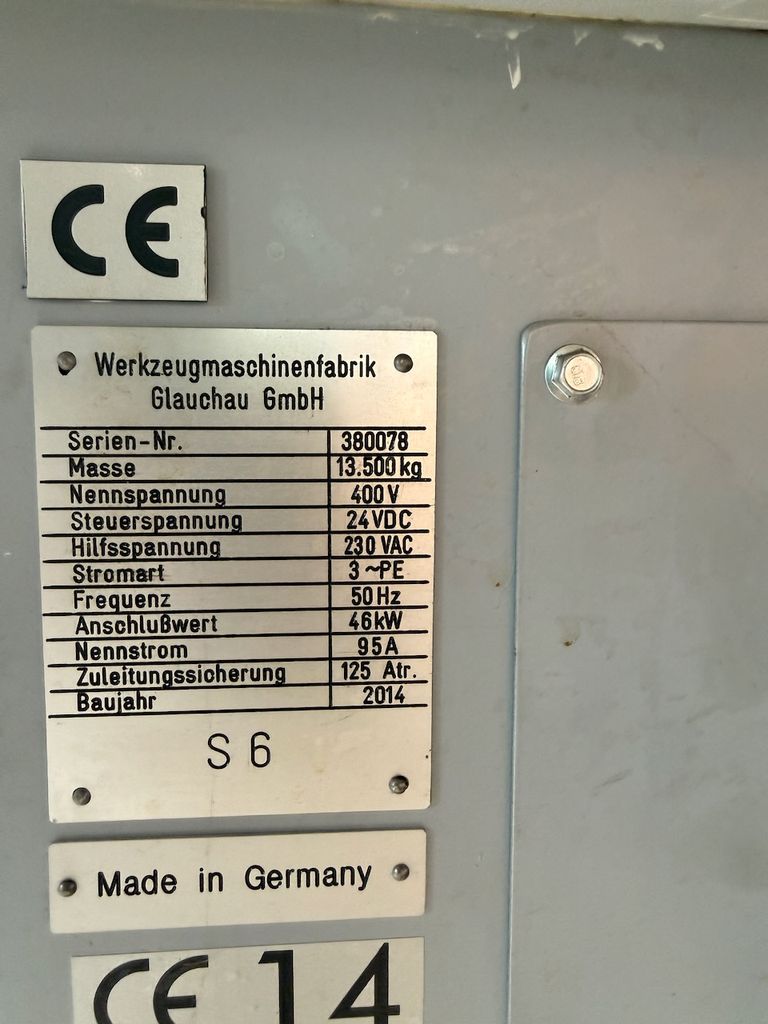

Universal-Rundschleifmaschine SU 6-R der Werkzeugmaschinenfabrik Glauchau GmbH, Baujahr 2014, geliefert am 28.02.2014.
Die Maschine befindet sich in gepflegtem, betriebsbereitem Zustand und wird inklusive umfangreicher Innen- und Außenschleifspindeln, Filtertechnik, Kühlung und Zubehör abgegeben.

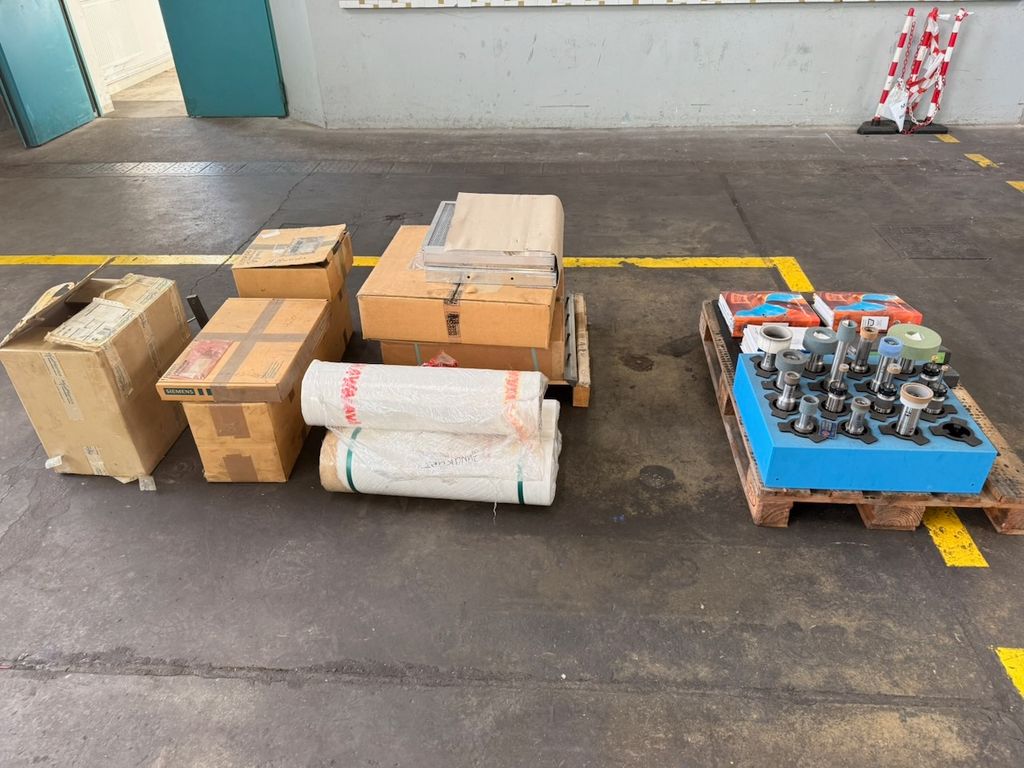

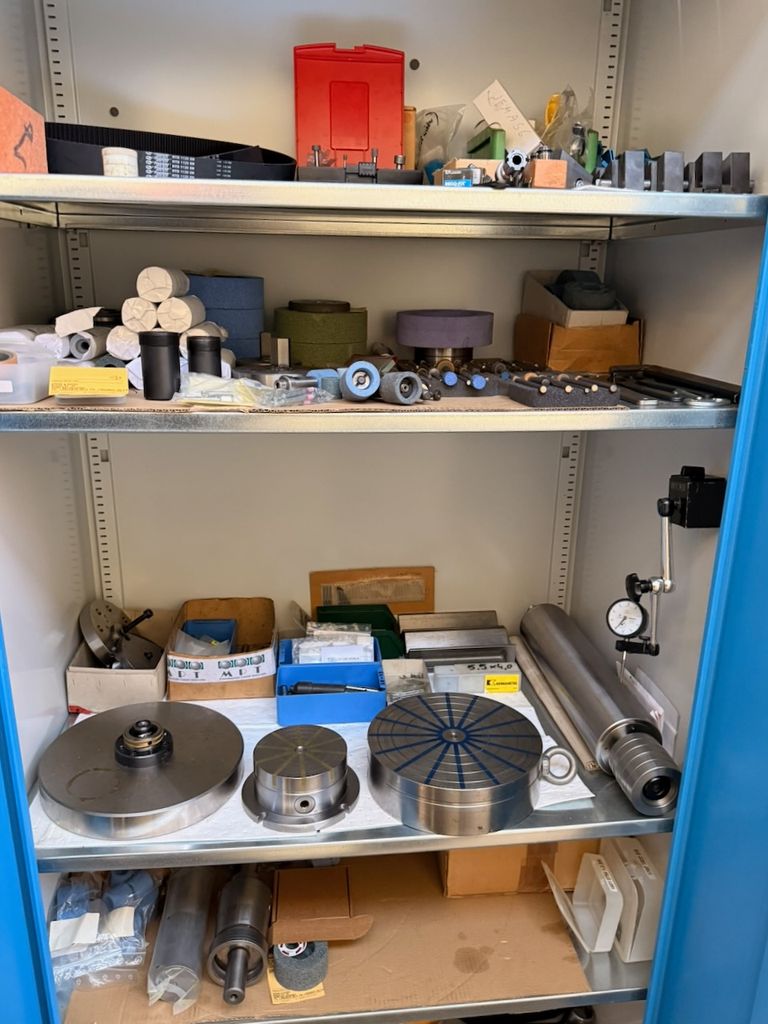

Zubehör & Spannmittel:

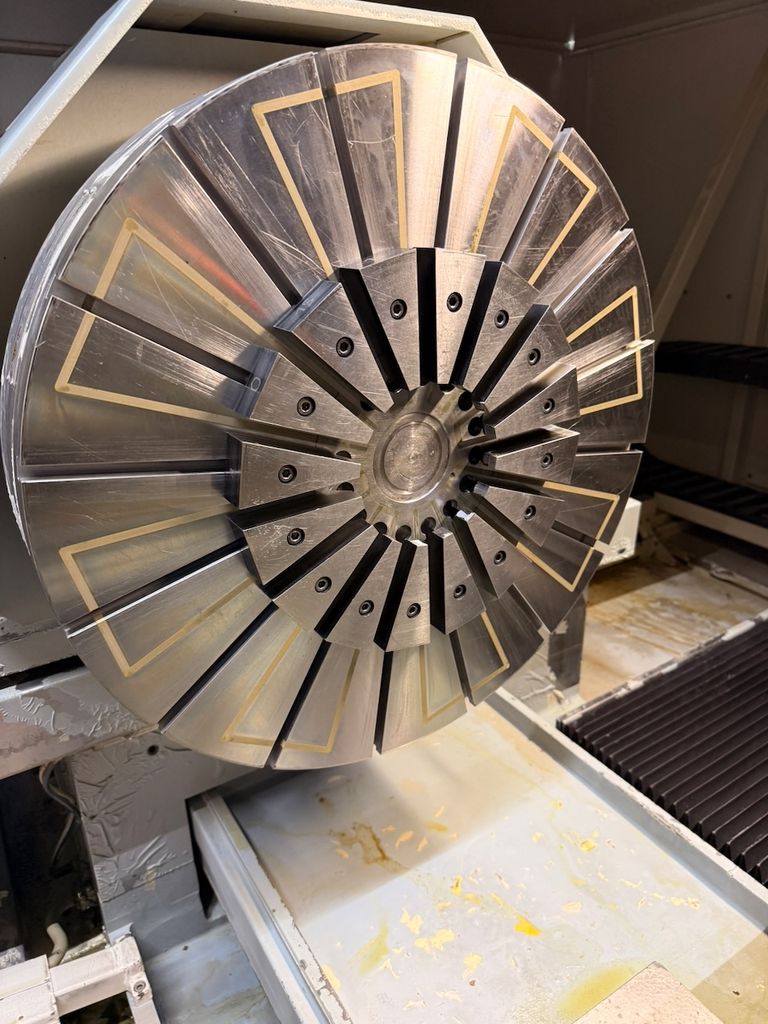

Magnetspannplatten (mehrere Ø)
Werkstückaufnahmen
Schleifscheiben verschiedener Größen
Spannvorrichtungen
Ersatzteile- / Verschleißteilepaket
Messmittel (z. B. Feinmessgerät im Schrank)
Schleifscheibenflansche
Werkzeugaufnahmen
diverse Ersatzfilterrollen
Zustand:
Maschine aktuell installiert
Voll funktionsfähig, regelmäßige Nutzung
Innenraum gepflegt, Schleifraum sauber

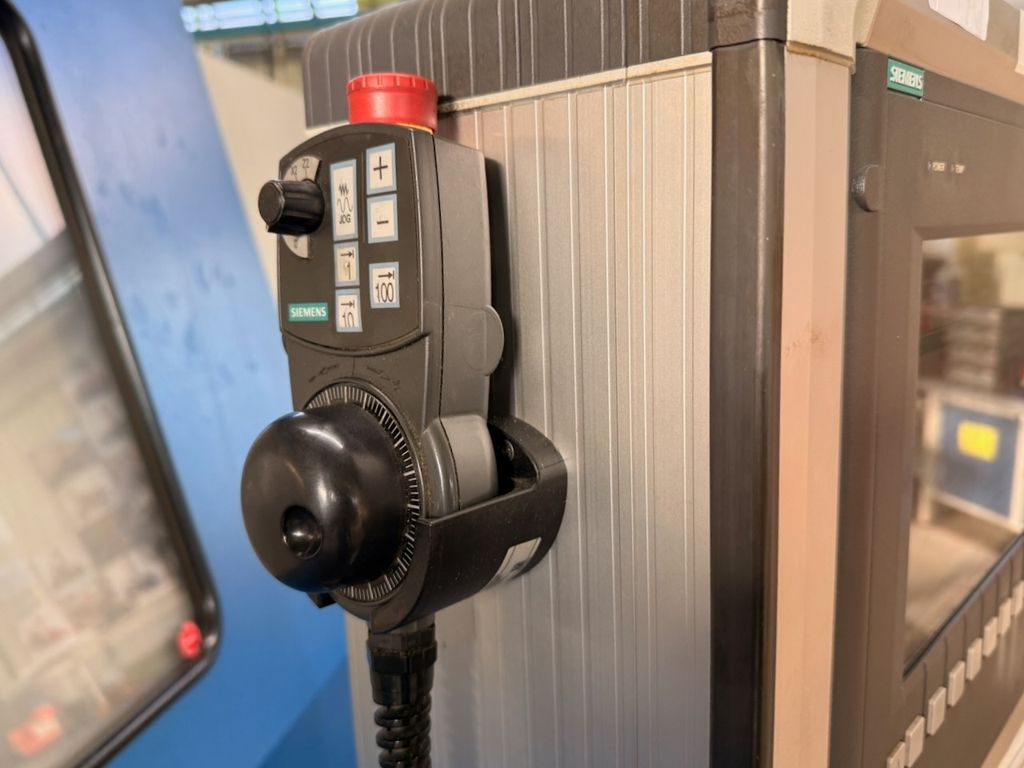

Steuerung, Handrad, Panel ohne erkennbare Schäden
Zubehör vollständig und geordnet vorhanden
Besichtigung nach Absprache möglich.
Universal-Rundschleifmaschine für Innen-, Außen-, Plan- und Kegelschleifen
Universal-Rundschleifmaschine SU 6-R der Werkzeugmaschinenfabrik Glauchau GmbH, Baujahr 2014, geliefert am 28.02.2014.
Die Maschine befindet sich in gepflegtem, betriebsbereitem Zustand und wird inklusive umfangreicher Innen- und Außenschleifspindeln, Filtertechnik, Kühlung und Zubehör abgegeben.
Zubehör & Spannmittel:
Magnetspannplatten (mehrere Ø)
Werkstückaufnahmen
Schleifscheiben verschiedener Größen
Spannvorrichtungen
Ersatzteile- / Verschleißteilepaket
Messmittel (z. B. Feinmessgerät im Schrank)
Schleifscheibenflansche
Werkzeugaufnahmen
diverse Ersatzfilterrollen
Zustand:
Maschine aktuell installiert
Voll funktionsfähig, regelmäßige Nutzung
Innenraum gepflegt, Schleifraum sauber
Steuerung, Handrad, Panel ohne erkennbare Schäden
Zubehör vollständig und geordnet vorhanden
Besichtigung nach Absprache möglich.

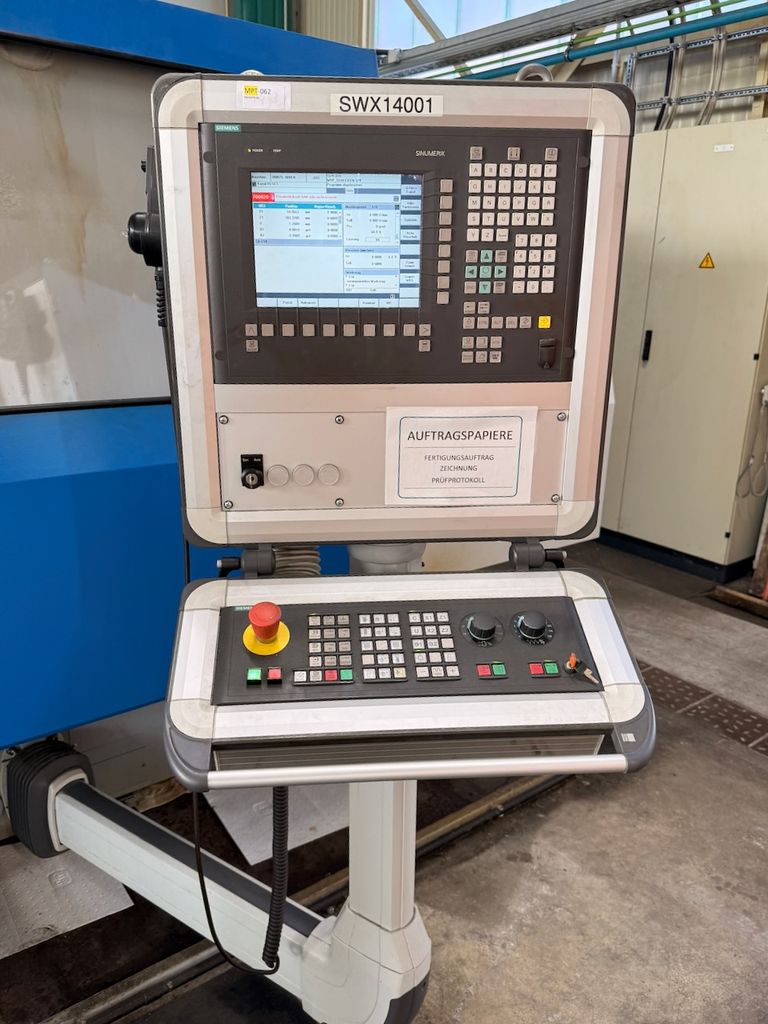

Steuerung: Siemens Sinumerik 840D sl, OP010C, Farbdisplay 26,4 cm
Bedienrechner PCU 50.5-C, WinXP-basiert
40 GB Festplatte, davon 12 GB für Anwendungen
WOP-Bediensystem Werkstattorientierte Programmierung
Softwarestand laut Dokumentation:
NC: V 02.07 SP3 HF10
HMI: V 07.06 SP2 HF7
11 Achsen laut Konfiguration (HMI/NCK aktiviert)
Platzbedarf:
Maschine: ca. 5000 x 4000 mm (LxT)
Kühleinrichtung: 3000 x 1200 mm (LxT)
Arbeitsbereich
Umlaufdurchmesser max.: 650 mm
Schleifdurchmesser: innen 600 mm, außen 650 mm
Schleiflänge: max. 600 mm
Spitzenweite (Außenschleifen): 1100 mm
Werkstückgewicht max. (zwischen Spitzen): 150 kg

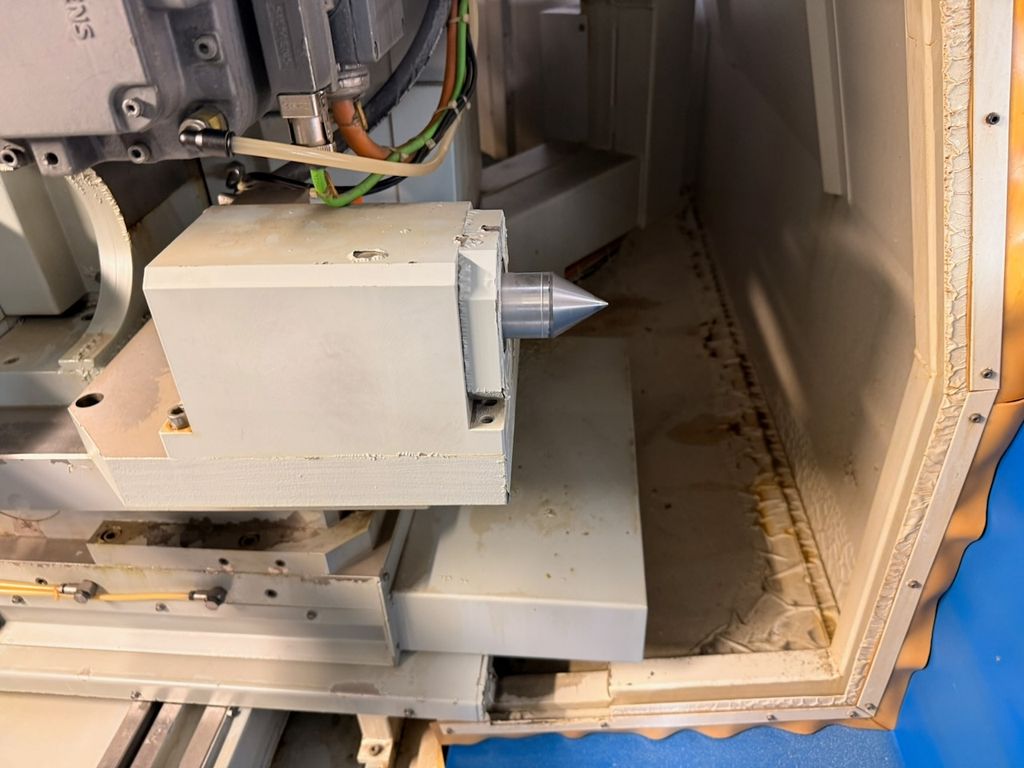

Werkstückspindelstock
Innendurchgang: 58,5 mm
Drehzahlbereich: 1–795 min⁻¹
Spindelkopf DIN 55026 A8

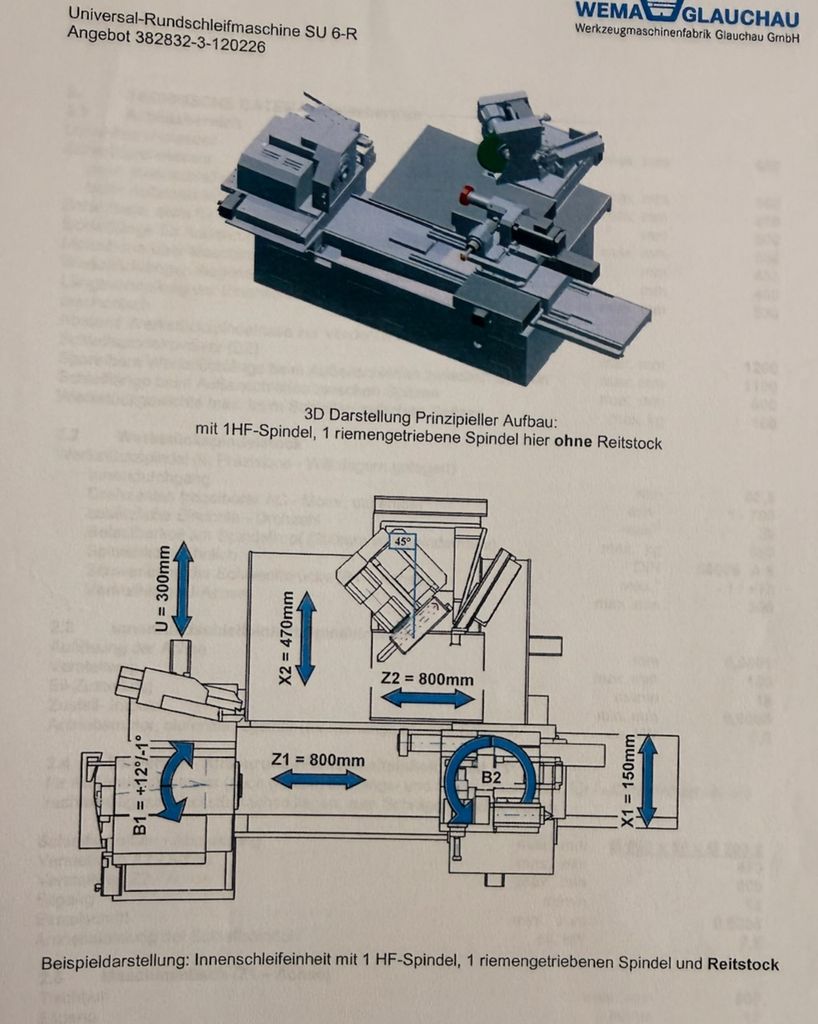

Schwenkeinrichtung B1-Achse: −1° bis +12°
U-Achse Verstellweg: 300 mm

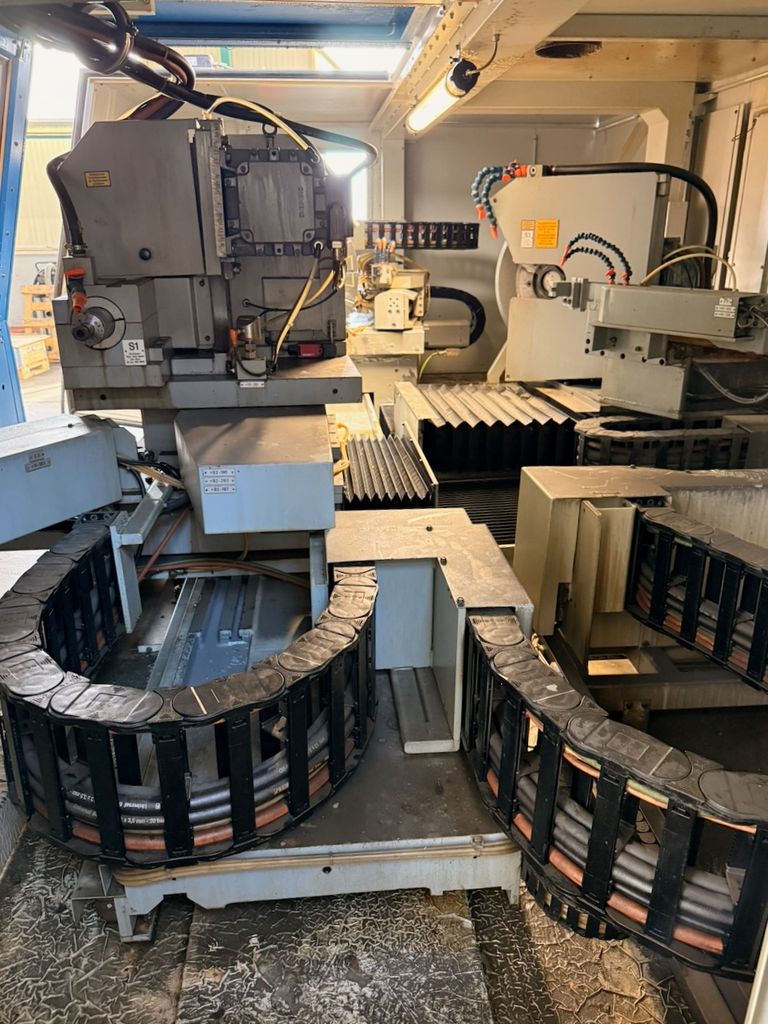

Schlitten & Schleifeinheiten
X2-Achse Verstellung: max. 470 mm
Z2-Achse Verstellung: max. 800 mm
Tischhub Z1-Achse: 800 mm

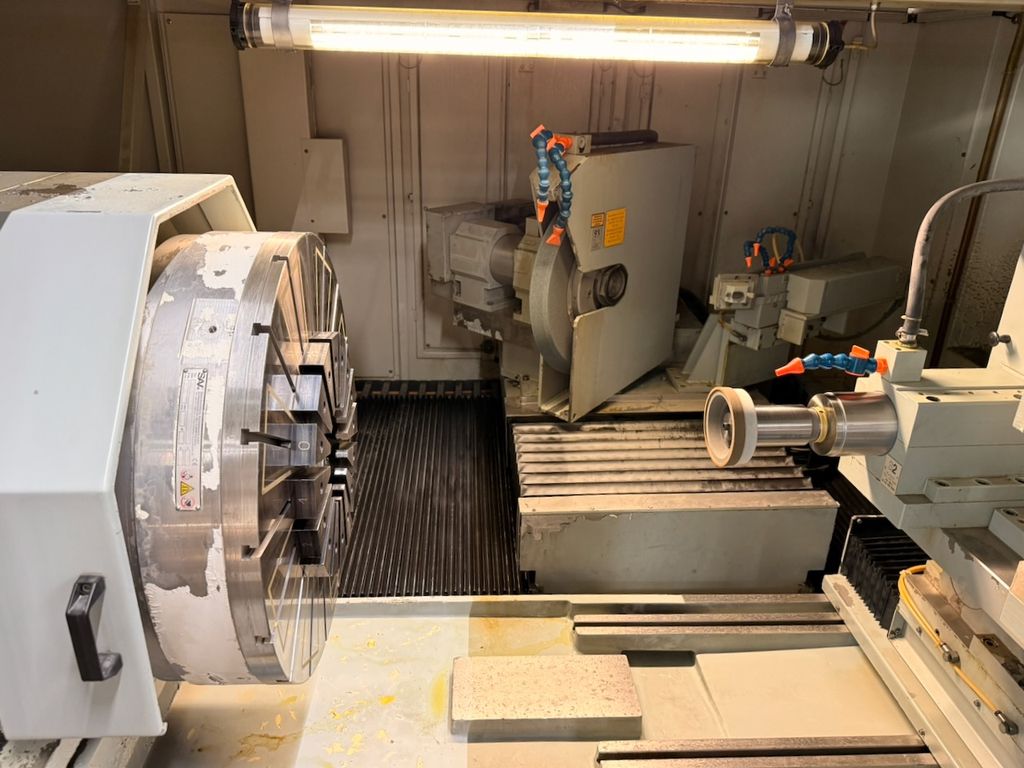

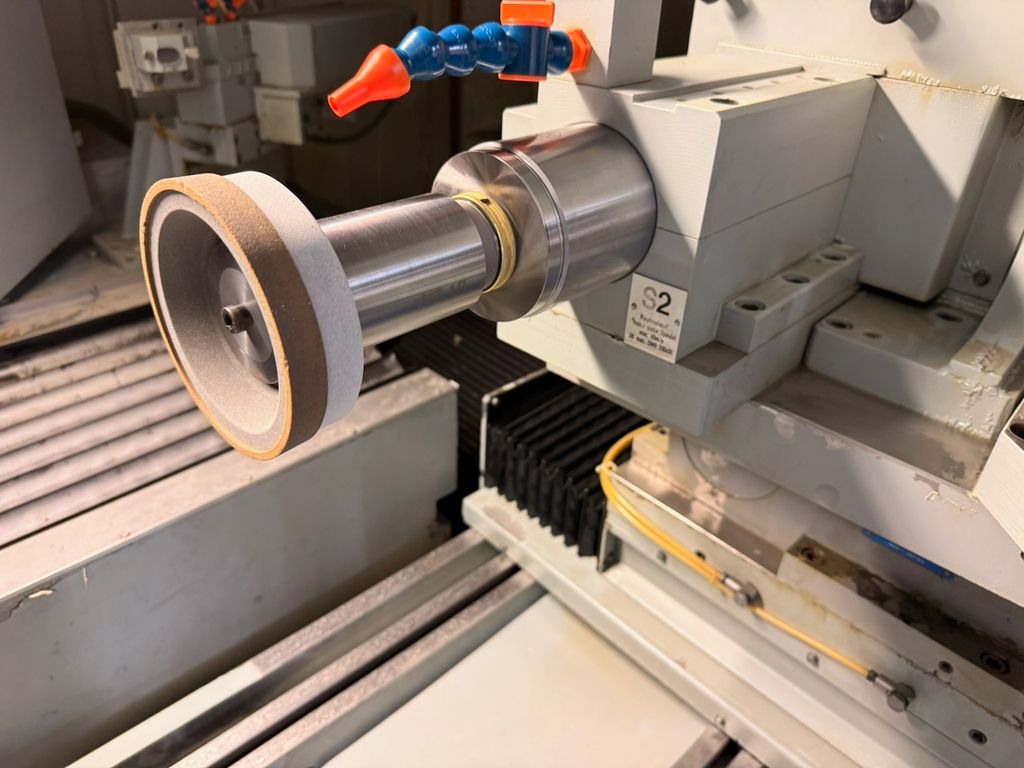

Innen- und Außenschleifspindeln:
Innen (B2-Achse, Spindelrevolver)
1 Spindelrevolver mit stufenloser Winkelverstellung (1/1000°)
Aufnahme für 2 Innen-Schleifspindeln
Schnellwechselmechanik
Enthaltene Spindeln:
SFIV 60×315, Hybridlager, ca. 38.000 min⁻¹
SPV 100×315, HSK-C50, ca. 16.000 min⁻¹
SSA 100×400, Flansch Ø140–250 mm, bis ca. 200 mm Tiefe
Innen-Schleifspindel 7,5 kW, 2.000–7.000 min⁻¹ (mit Sinamics)

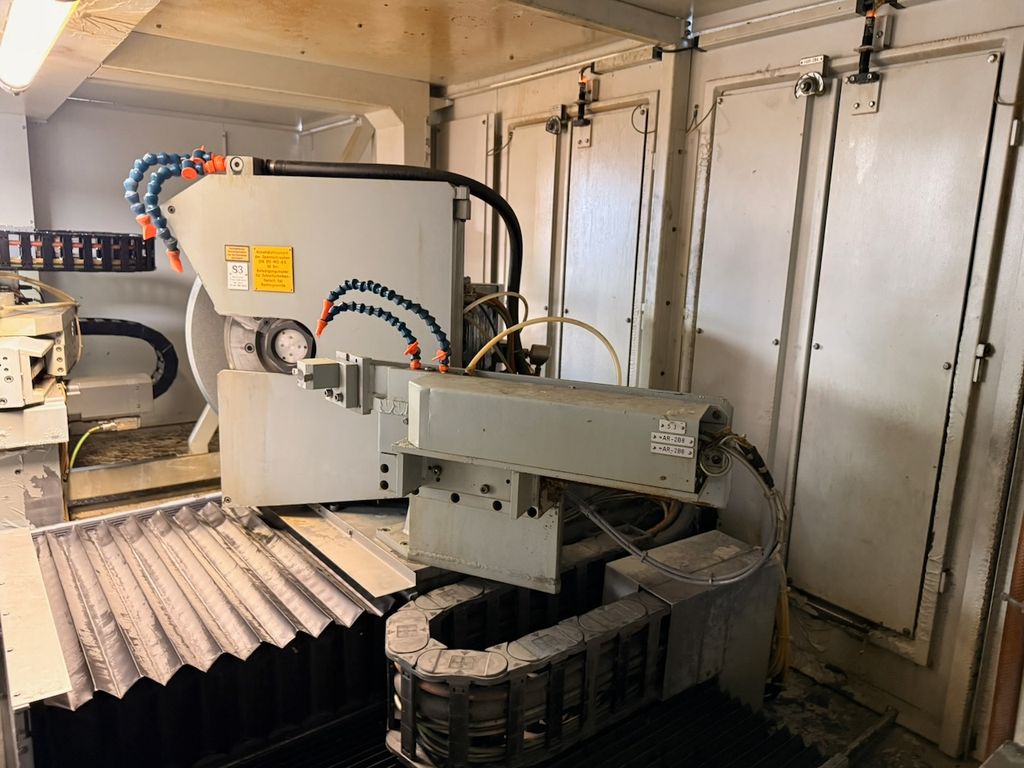

Außenschleifeinheit 45°
Scheibendurchmesser: Ø600×50×Ø203,2 mm
Schleifscheibe Siliziumkarbid öffentlich geführt
Automatisches Auswuchtsystem (Schwingungssensor, Steuergerät)
Filteranlage
REBER Kompaktbandfilter, Typ 13-P90131
Papierbandfilter
Magnetband-Abscheider
Getriebemotoren, voll funktionsfähig
Ablauftrog & Schmutzkasten vorhanden

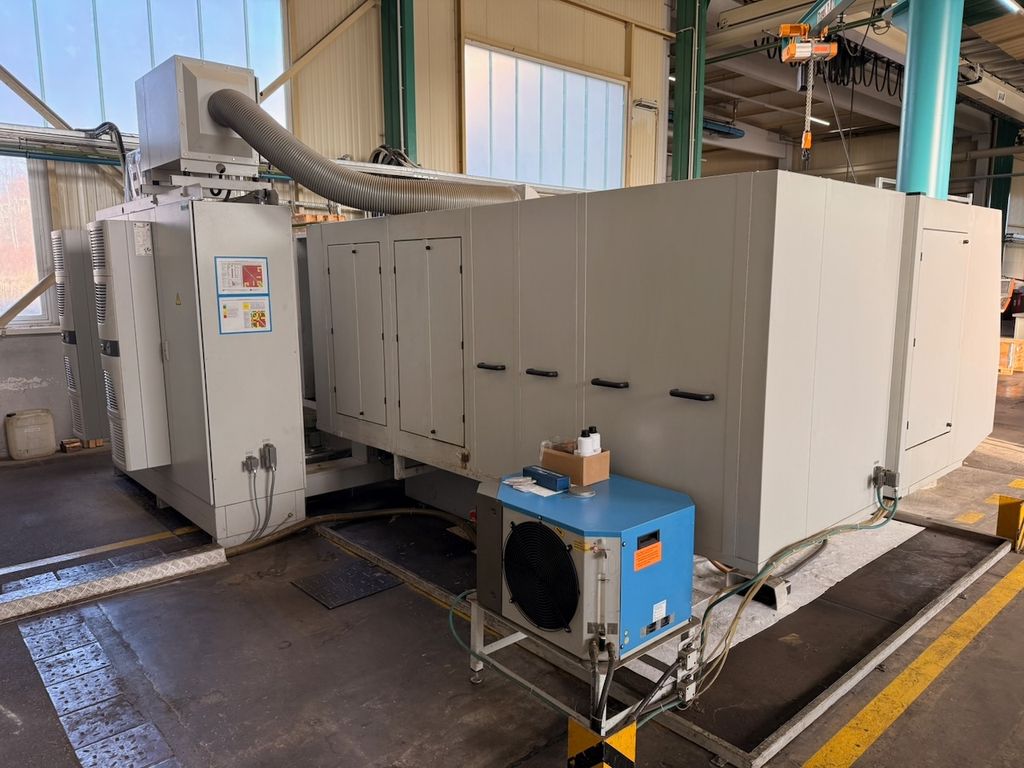

4.2 Öl-/Kühlmittelkühler
Hyfra TRK30-EF, Baujahr 2013
Kühlleistung: 4000 W / 37 °C
Kältemittel: R134a
3/PE 400 V, 7,2 A
4.3 Rückkühler
Hyfra Chilly 35, Baujahr 2013
Kühlleistung ca. 2,2–3,9 kW
Kältemittel: R407c

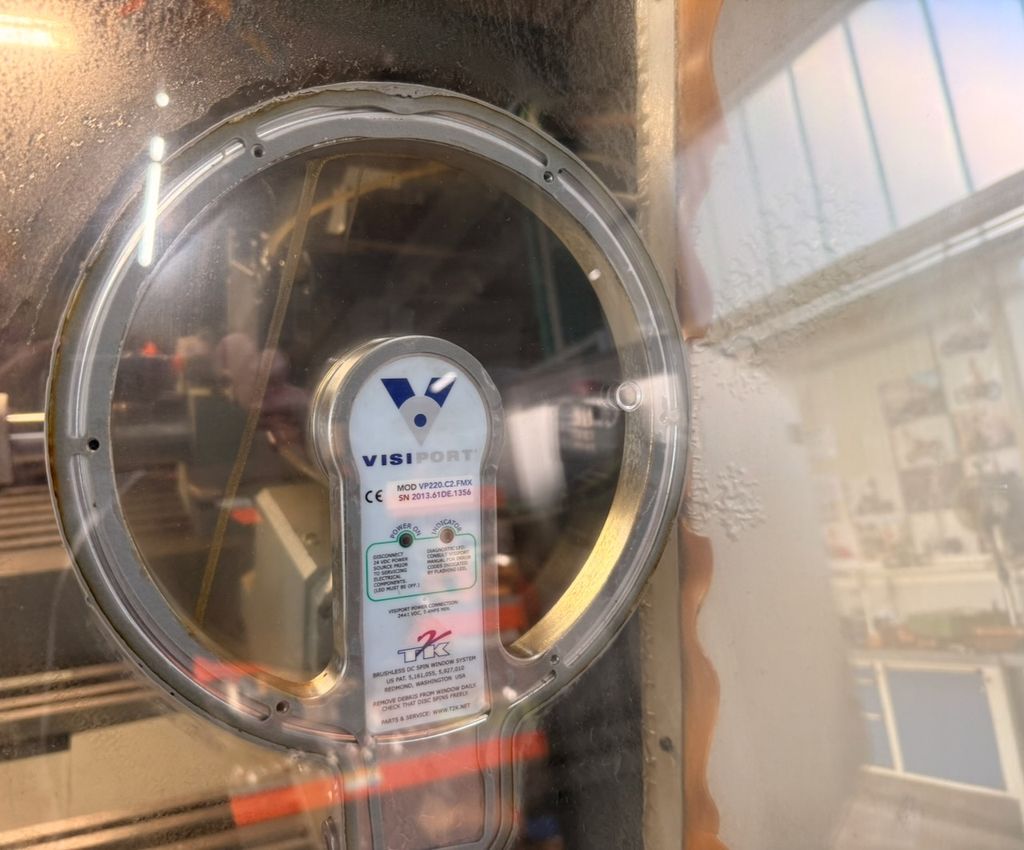

4.4 Sichtfenster
Visiport VP220, rotierendes Sichtfenster
Bedienrechner PCU 50.5-C, WinXP-basiert
40 GB Festplatte, davon 12 GB für Anwendungen
WOP-Bediensystem Werkstattorientierte Programmierung
Softwarestand laut Dokumentation:
NC: V 02.07 SP3 HF10
HMI: V 07.06 SP2 HF7
11 Achsen laut Konfiguration (HMI/NCK aktiviert)
Platzbedarf:
Maschine: ca. 5000 x 4000 mm (LxT)
Kühleinrichtung: 3000 x 1200 mm (LxT)
Arbeitsbereich
Umlaufdurchmesser max.: 650 mm
Schleifdurchmesser: innen 600 mm, außen 650 mm
Schleiflänge: max. 600 mm
Spitzenweite (Außenschleifen): 1100 mm
Werkstückgewicht max. (zwischen Spitzen): 150 kg
Werkstückspindelstock
Innendurchgang: 58,5 mm
Drehzahlbereich: 1–795 min⁻¹
Spindelkopf DIN 55026 A8
Schwenkeinrichtung B1-Achse: −1° bis +12°
U-Achse Verstellweg: 300 mm
Schlitten & Schleifeinheiten
X2-Achse Verstellung: max. 470 mm
Z2-Achse Verstellung: max. 800 mm
Tischhub Z1-Achse: 800 mm
Innen- und Außenschleifspindeln:
Innen (B2-Achse, Spindelrevolver)
1 Spindelrevolver mit stufenloser Winkelverstellung (1/1000°)
Aufnahme für 2 Innen-Schleifspindeln
Schnellwechselmechanik
Enthaltene Spindeln:
SFIV 60×315, Hybridlager, ca. 38.000 min⁻¹
SPV 100×315, HSK-C50, ca. 16.000 min⁻¹
SSA 100×400, Flansch Ø140–250 mm, bis ca. 200 mm Tiefe
Innen-Schleifspindel 7,5 kW, 2.000–7.000 min⁻¹ (mit Sinamics)
Außenschleifeinheit 45°
Scheibendurchmesser: Ø600×50×Ø203,2 mm
Schleifscheibe Siliziumkarbid öffentlich geführt
Automatisches Auswuchtsystem (Schwingungssensor, Steuergerät)
Filteranlage
REBER Kompaktbandfilter, Typ 13-P90131
Papierbandfilter
Magnetband-Abscheider
Getriebemotoren, voll funktionsfähig
Ablauftrog & Schmutzkasten vorhanden
4.2 Öl-/Kühlmittelkühler
Hyfra TRK30-EF, Baujahr 2013
Kühlleistung: 4000 W / 37 °C
Kältemittel: R134a
3/PE 400 V, 7,2 A
4.3 Rückkühler
Hyfra Chilly 35, Baujahr 2013
Kühlleistung ca. 2,2–3,9 kW
Kältemittel: R407c
4.4 Sichtfenster
Visiport VP220, rotierendes Sichtfenster
| Technisches Merkmal | Wert |
|---|---|
| Zustand | Gebraucht |
| Hersteller | WEMA Glauchau |
| Modell | SU 6-R |
| Inhalt | 1 Stück |
| Gewicht | 15000000 g |
| Maße | 5000×4000×2500mm |
| Art.-ID | 1234598364 |
| Art.-ID | 1234598364 |
WEMA Glauchau
WEMA Glauchau SU 6-R Universal-Rundschleifmaschine
Artikelnummer MPT-062
EAN
Zustand Gebraucht
Verfügbare Stückzahl 1
sofort verfügbar
