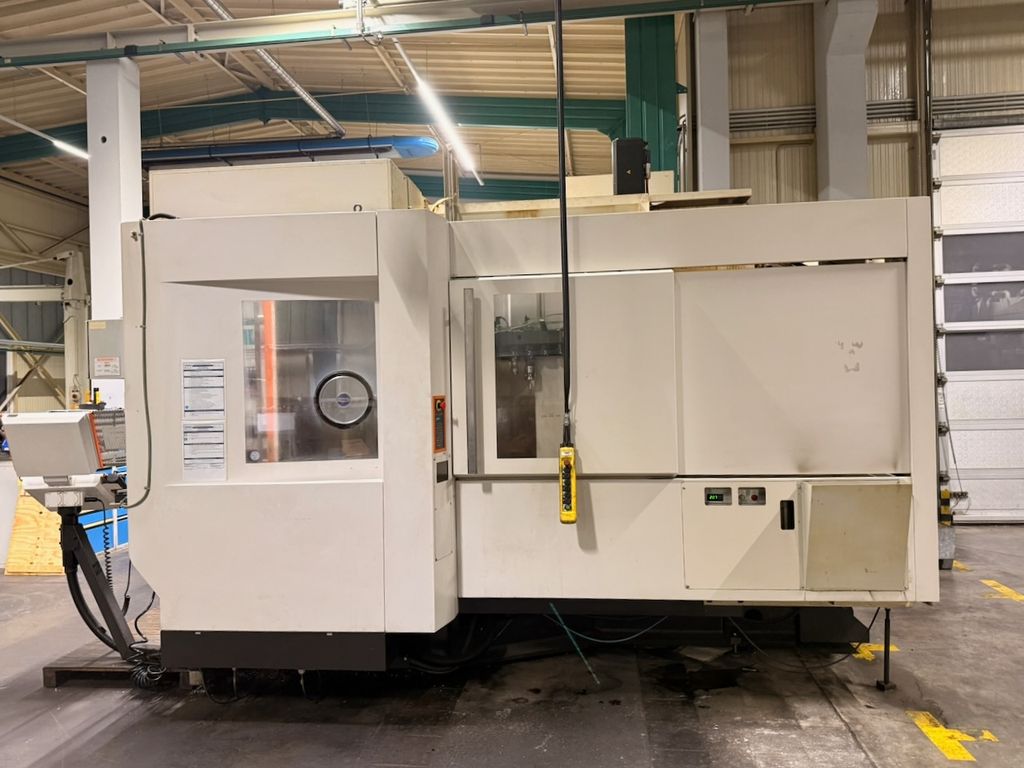

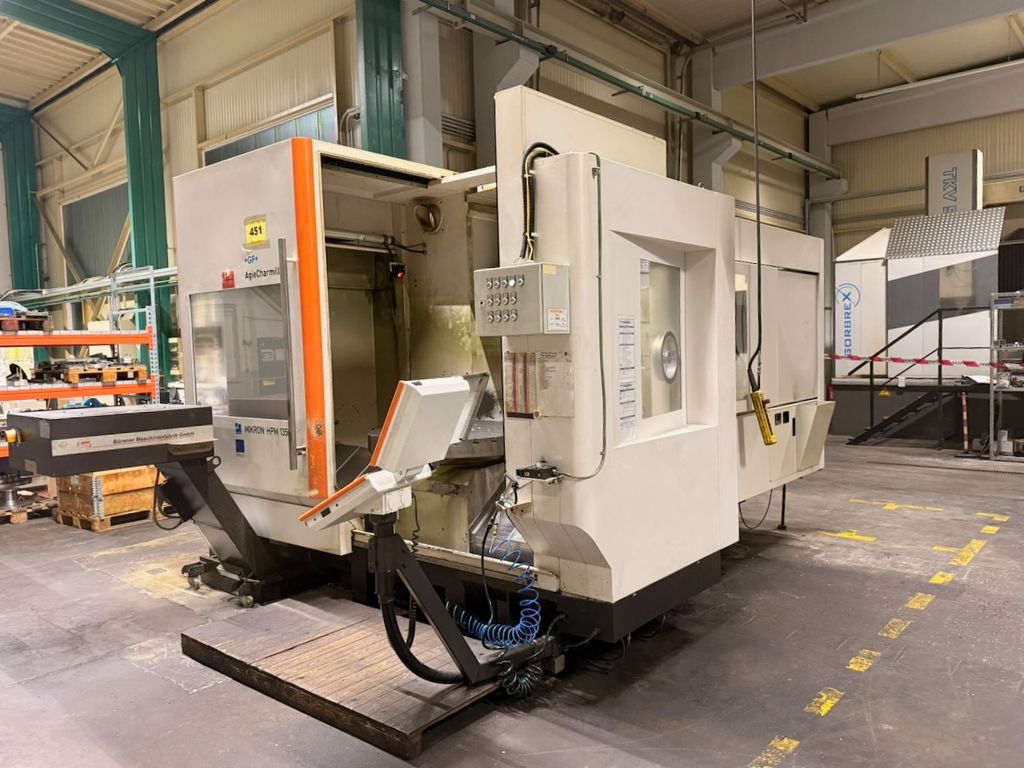

+GF+ MIKRON HPM 1350U – 5-Achs-Bearbeitungszentrum (Baujahr 2009)

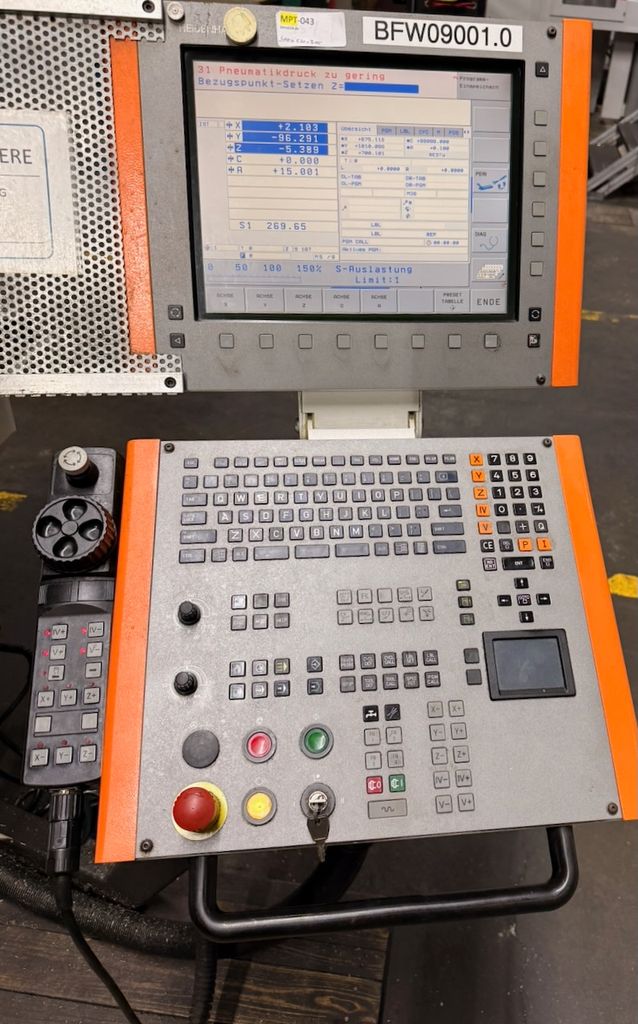

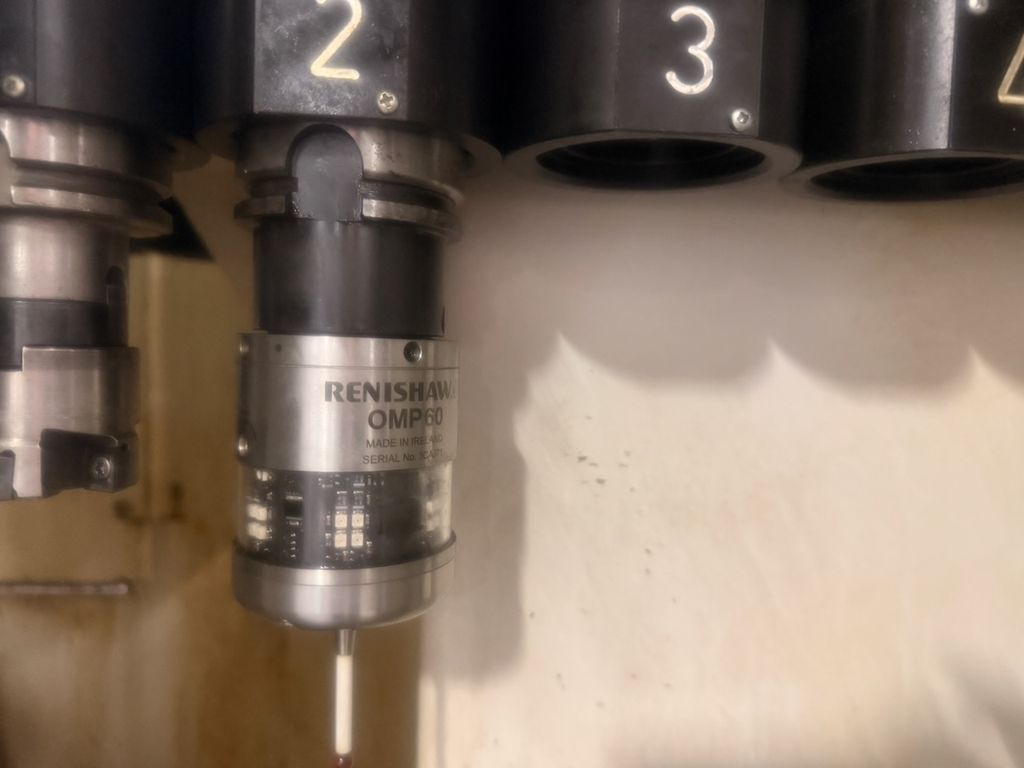

Gebrauchte 5-Achs-Fräsmaschine MIKRON HPM 1350U aus 2009. Maschine befindet sich in funktionsfähigem Zustand und stammt aus laufender Produktion. Ausgestattet mit Heidenhain iTNC 530 Steuerung, Rundtisch Ø 1100 mm, 46-fach Werkzeugmagazin und Renishaw OMP60 Messtaster.

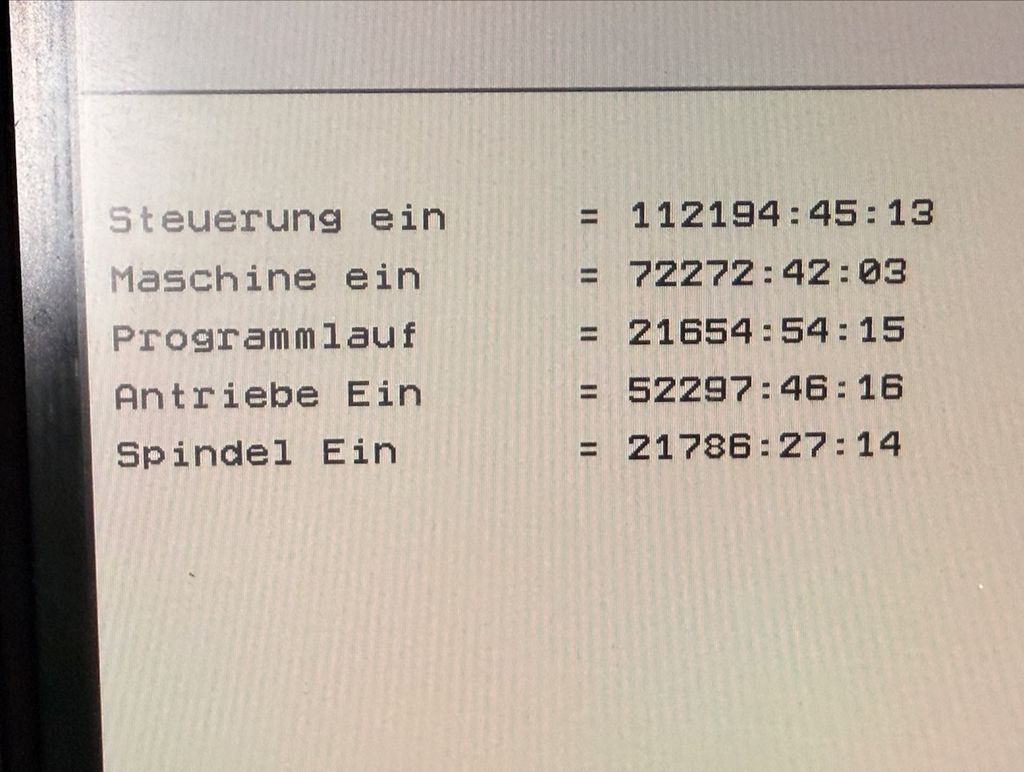

Betriebsstunden (Abgelesen):
Steuerung ein: ca. 112.194 h
Maschine ein: ca. 72.272 h
Spindel ein: ca. 21.786 h
Programme: ca. 21.654 h
Zustand:
Gebrauchtmaschine mit üblichen Gebrauchsspuren, technisch funktionsfähig. Besichtigung unter Strom nach Absprache möglich.
Gebrauchte 5-Achs-Fräsmaschine MIKRON HPM 1350U aus 2009. Maschine befindet sich in funktionsfähigem Zustand und stammt aus laufender Produktion. Ausgestattet mit Heidenhain iTNC 530 Steuerung, Rundtisch Ø 1100 mm, 46-fach Werkzeugmagazin und Renishaw OMP60 Messtaster.
Betriebsstunden (Abgelesen):
Steuerung ein: ca. 112.194 h
Maschine ein: ca. 72.272 h
Spindel ein: ca. 21.786 h
Programme: ca. 21.654 h
Zustand:
Gebrauchtmaschine mit üblichen Gebrauchsspuren, technisch funktionsfähig. Besichtigung unter Strom nach Absprache möglich.
Arbeitsbereiche
Verfahrwege:
X-Achse: 1350 mm
Y-Achse: 1150 mm
Z-Achse: 720 mm (vertikale Spindel) / 895 mm (horizontale Spindel)
Spindel
Serienspindel 15.000 U/min
Drehzahlbereich: 0–15.000 U/min
Beschleunigungszeit auf max. Drehzahl: ca. 2,5 s
Leistung: 38 kW (S6 = 40 % ED, TS = 2 min)
Drehmoment: 193 Nm (S6 = 40 % ED)
Werkzeugaufnahme: HSK-A63 (DIN 69063-1, Option ISO-B40/DIN 69871)
Max. Werkzeugdurchmesser: 130 mm (voll)
Lagerung: Keramik-Hybrid Ø 70 / Cronidur-St
Schmierung: Dauergeschmiert
Kühlung: Wasser mit Korrosionsschutz
Vorschubantriebe
Vorschubmotoren: AC
Eilgang/Arbeitsvorschub:
32 m/min (20 % ED)
10 m/min (100 % ED)
max. 15 m/min (40 % ED/h)
Wegmesssysteme X/Y/Z: Linearmaßstäbe (direkt)

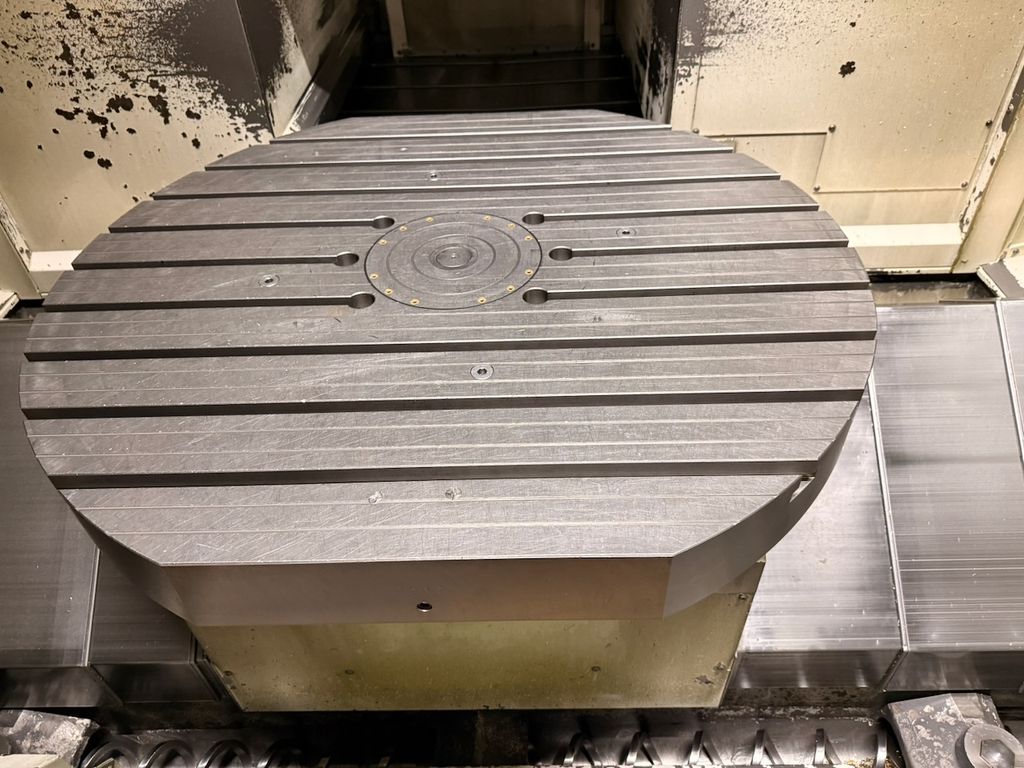

Rundtisch
Aufspannfläche: Ø 1100 × 1000 mm, seitlich abgeflacht
Tischbeladung: 1600 kg
T-Nuten: 8 × 18H12 + 1 Richtnut 18H7 (100 mm Abstand)
Zentriebohrung: Ø 50 H6
Klemmmoment: 8000 Nm
Max. Massenträgheitsmoment: 75 kg·m²
Tischhub über Boden: 1120 mm
Tischantrieb: Torquemotor, direkt
Antriebsmoment: 1600 Nm (40 % ED, 2 min)
Schwenkachse (A-Achse)
NC-Schwenkbereich: +16° bis −120°
Messsystem: direkt, absolut
Klemmprinzip: hydraulisch, stufenlos
Max. Schwenkgeschwindigkeit: 4000 °/min
Max. Arbeitsschwenkmoment: 600 Nm (S6 40 %)
Schwenkzeit 0° → 90°: 0,9 s
Werkzeugmagazin / -wechsler
46-fach Magazin (installiert laut Unterlage)
Magazinplätze: 46
Werkzeugaufnahme: HSK-A63 (DIN 69063-1), Option ISO-B40
Max. Werkzeugdurchmesser:
80 mm voll belegt
130 mm teilbelegt
Max. Werkzeuglänge: 300 mm
Max. Werkzeugmasse: 8 kg
Magazinbeladung: 200 kg
Span-zu-Span Zeit (vertikal): 11 s

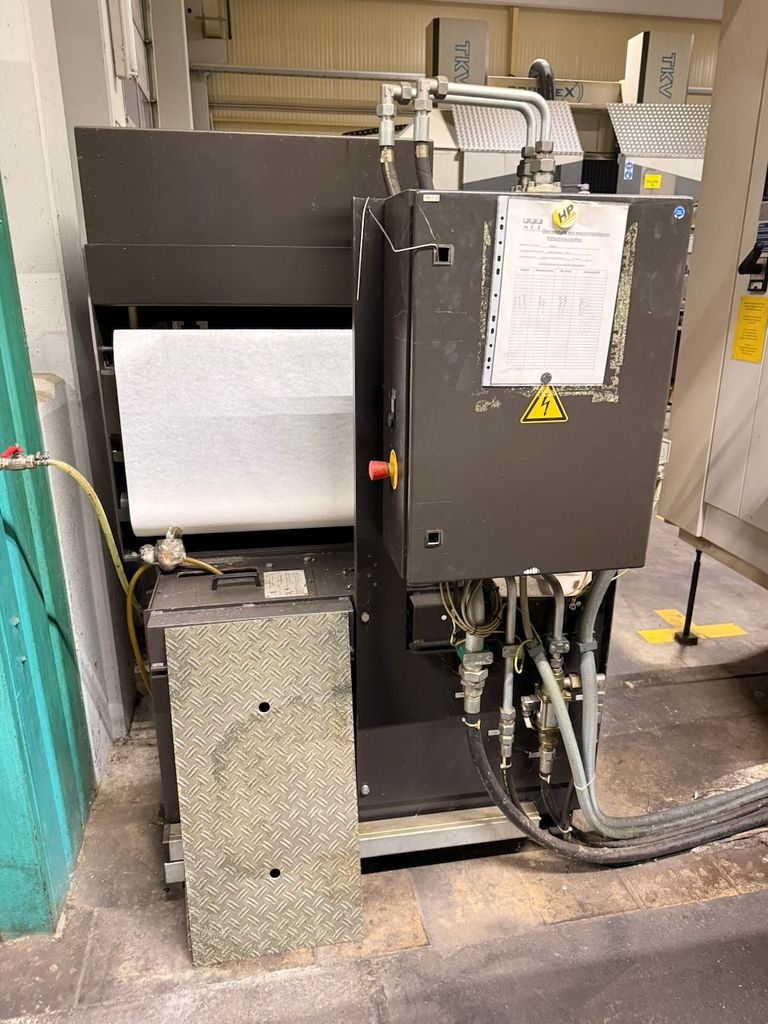

Kühlmittel / Späneförderung
Äußere Kühlmittelzufuhr (AKZ): 40 l/min, 2,5 bar
Innere Kühlmittelzufuhr (IKZ)

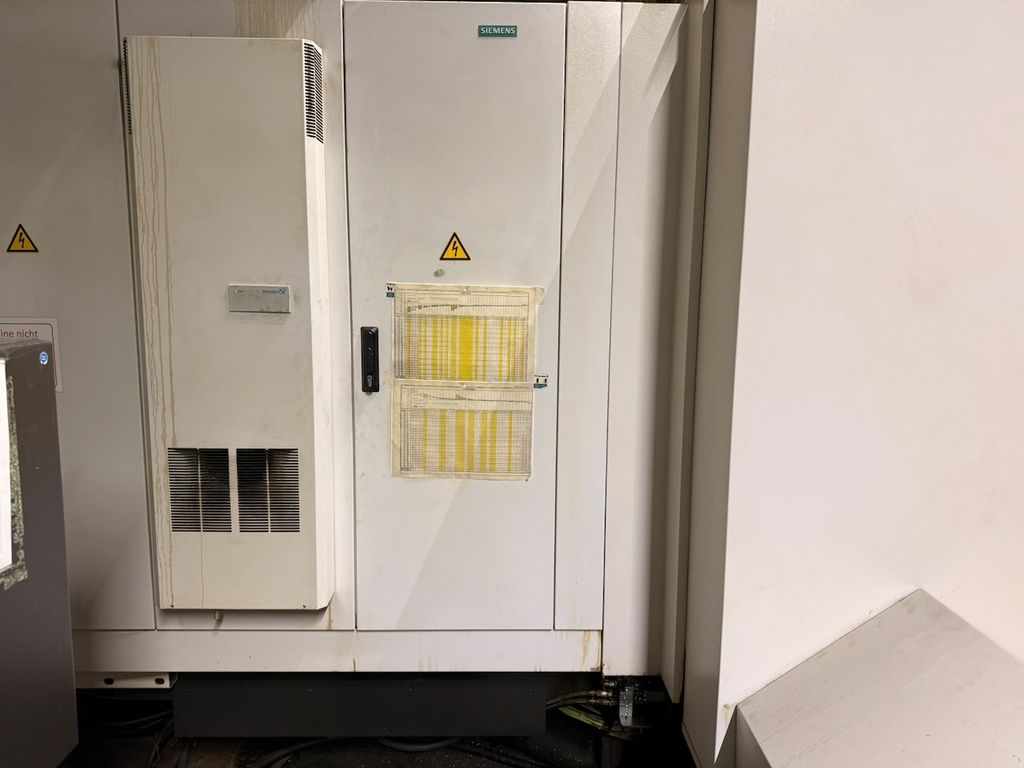

Elektrische Daten:
Installierte Nennleistung: 75 kW
Anschlussleistung: 58 kW
Anschlusswert: 64 kVA
Steuerspannung: 24 V DC
Betriebsspannung: 3 × 400 V, 50 Hz
Schutzart: IP54
Abmessungen & Gewicht
Maschinengewicht: ca. 12.600 kg (ohne Zubehör)
Platzbedarf (L × B × H): 5605 × 4290 × 3150 mm
Verfahrwege:
X-Achse: 1350 mm
Y-Achse: 1150 mm
Z-Achse: 720 mm (vertikale Spindel) / 895 mm (horizontale Spindel)
Spindel
Serienspindel 15.000 U/min
Drehzahlbereich: 0–15.000 U/min
Beschleunigungszeit auf max. Drehzahl: ca. 2,5 s
Leistung: 38 kW (S6 = 40 % ED, TS = 2 min)
Drehmoment: 193 Nm (S6 = 40 % ED)
Werkzeugaufnahme: HSK-A63 (DIN 69063-1, Option ISO-B40/DIN 69871)
Max. Werkzeugdurchmesser: 130 mm (voll)
Lagerung: Keramik-Hybrid Ø 70 / Cronidur-St
Schmierung: Dauergeschmiert
Kühlung: Wasser mit Korrosionsschutz
Vorschubantriebe
Vorschubmotoren: AC
Eilgang/Arbeitsvorschub:
32 m/min (20 % ED)
10 m/min (100 % ED)
max. 15 m/min (40 % ED/h)
Wegmesssysteme X/Y/Z: Linearmaßstäbe (direkt)
Rundtisch
Aufspannfläche: Ø 1100 × 1000 mm, seitlich abgeflacht
Tischbeladung: 1600 kg
T-Nuten: 8 × 18H12 + 1 Richtnut 18H7 (100 mm Abstand)
Zentriebohrung: Ø 50 H6
Klemmmoment: 8000 Nm
Max. Massenträgheitsmoment: 75 kg·m²
Tischhub über Boden: 1120 mm
Tischantrieb: Torquemotor, direkt
Antriebsmoment: 1600 Nm (40 % ED, 2 min)
Schwenkachse (A-Achse)
NC-Schwenkbereich: +16° bis −120°
Messsystem: direkt, absolut
Klemmprinzip: hydraulisch, stufenlos
Max. Schwenkgeschwindigkeit: 4000 °/min
Max. Arbeitsschwenkmoment: 600 Nm (S6 40 %)
Schwenkzeit 0° → 90°: 0,9 s
Werkzeugmagazin / -wechsler
46-fach Magazin (installiert laut Unterlage)
Magazinplätze: 46
Werkzeugaufnahme: HSK-A63 (DIN 69063-1), Option ISO-B40
Max. Werkzeugdurchmesser:
80 mm voll belegt
130 mm teilbelegt
Max. Werkzeuglänge: 300 mm
Max. Werkzeugmasse: 8 kg
Magazinbeladung: 200 kg
Span-zu-Span Zeit (vertikal): 11 s
Kühlmittel / Späneförderung
Äußere Kühlmittelzufuhr (AKZ): 40 l/min, 2,5 bar
Innere Kühlmittelzufuhr (IKZ)
Elektrische Daten:
Installierte Nennleistung: 75 kW
Anschlussleistung: 58 kW
Anschlusswert: 64 kVA
Steuerspannung: 24 V DC
Betriebsspannung: 3 × 400 V, 50 Hz
Schutzart: IP54
Abmessungen & Gewicht
Maschinengewicht: ca. 12.600 kg (ohne Zubehör)
Platzbedarf (L × B × H): 5605 × 4290 × 3150 mm
| Technisches Merkmal | Wert |
|---|---|
| Zustand | Gebraucht |
| Hersteller | +GF+ |
| Modell | MIKRON HPM 1350U |
| Inhalt | 1 Stück |
| Gewicht | 13000000 g |
| Maße | 5605×4290×3150mm |
| Art.-ID | 1234598332 |
| Art.-ID | 1234598332 |
+GF+
+GF+ MIKRON HPM 1350U 5-Achs-Bearbeitungszentrum
Artikelnummer MPT-043
EAN
Zustand Gebraucht
Verfügbare Stückzahl 1
sofort verfügbar
