Die Einspeise- und Segmentklemmen übernehmen die Spannungsversorgung der Inline-Station.
Die Einspeiseklemme dient der Versorgung des Peripheriestromkreises. Durch die Einspeisung lässt sich eine galvanische Trennung zur vorhergehenden Potenzialgruppe aufbauen.
Die Segmentklemme bietet die Möglichkeit, innerhalb eine Inline-Station beliebige aufeinanderfolgende Klemmen in getrennten Segmenten zusammenzufassen.
Einspeise- bzw. Segmentklemmen sind sowohl mit, als auch ohne integrierter Sicherungsvorrichtung erhältlich.
Die Inline-Klemmen können mit Hilfe von klappbaren Beschriftungsfeldern gekennzeichnet werden. Die Felder sind mit Einsteckkarten bestückt, die sich je nach Anwendung individuell beschriften lassen. Zur Kennzeichnung der Klemmstellen steht darüber hinaus das bewährte Zackband ZBFM-6... zur Verfügung.
- Einspeisung der 24 V Hauptspannung UM
- Bereitstellung der 24 V Segmentspannung US
- Absicherung des Hauptkreises durch eine externe Sicherung
- Diagnose- und Statusanzeigen
Versorgung
Peripheriespannung | 24 V DC |
---|---|
Peripheriespannungsbereich | 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit) |
Stromaufnahme maximal | 6 A (8 A) |
Sicherung | SI 5 x 20 6, 300 AT (im Lieferumfang) |
Allgemein
Schutzbenennung | Verpolschutz, Überspannungsschutz |
---|---|
Gewicht | 44 g |
Anzahl der Stecker | 1 |
Inline Potenziale
Logikspannung UL | 7,5 V DC (über Potenzialrangierer) |
---|---|
Stromaufnahme aus UL | 0 A DC |
Versorgung des Hauptkreises UM | 24 V DC (Nennwert) |
Stromversorgung an UM | 8 A (Nennwert) |
Versorgung des Segmentkreises US | 24 V DC -15 % / +20 % (nach EN 61131-2) |
Stromversorgung an US | 8 A (Nennwert) |
Stromaufnahme aus UANA | 0 A DC |
Zustand | Gebraucht |
Altersfreigabe | Ohne Altersbeschränkung |

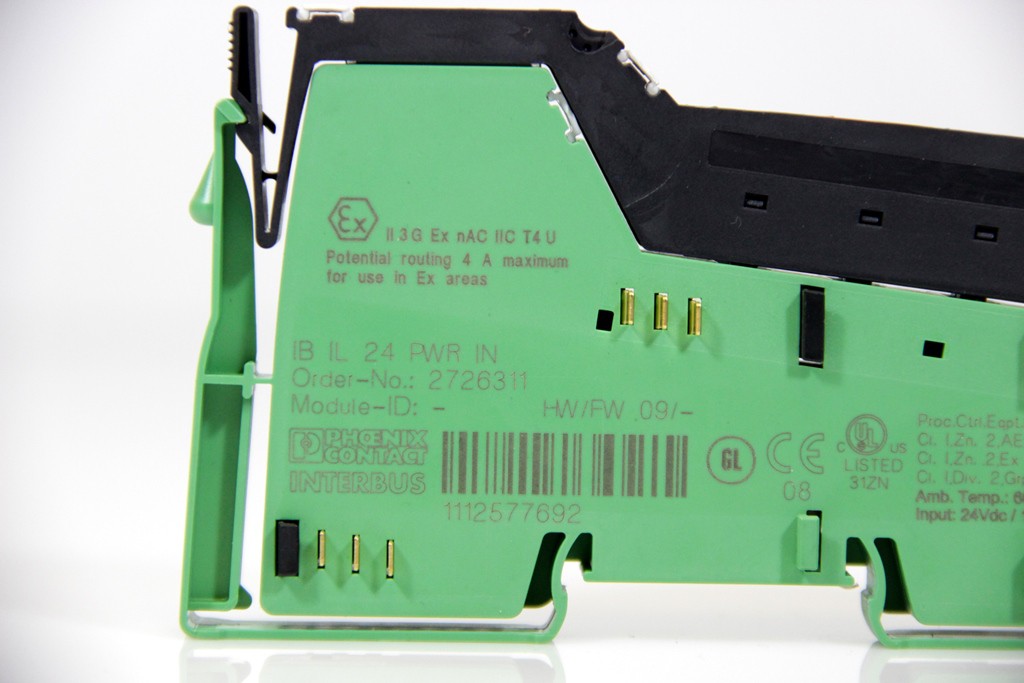

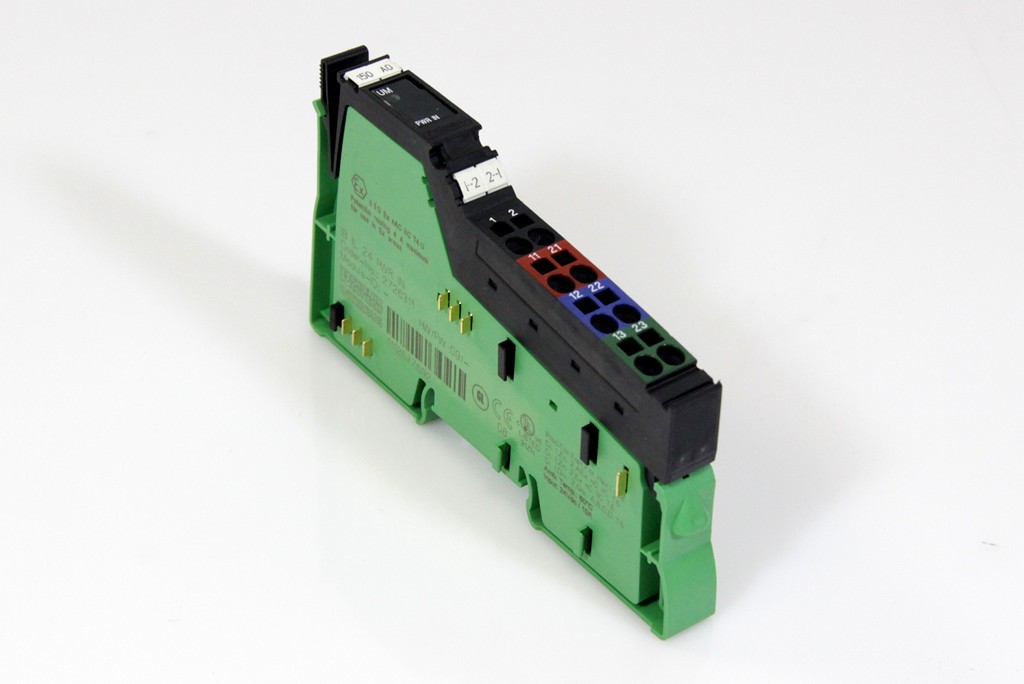

Modell | IB IL 24 PWR IN |
Hersteller | Phoenix Contact |
Inhalt | 1 Stück |
Gewicht | 100 g |
Art.-ID | 1234575697 |
