QUINT POWER Stromversorgungen mit höchster Funktionalität
Für die selektive und damit wirtschaftliche Absicherung von Anlagen löst QUINT POWER Leitungsschutzschalter mit 6-fachem Nennstrom magnetisch und damit schnell aus. Die hohe Anlagenverfügbarkeit wird zudem durch die präventive Funktionsüberwachung sichergestellt, die kritische Betriebszustände meldet, bevor Fehler auftreten.
Das zuverlässige Starten schwieriger Lasten erfolgt mittels der statischen Leistungsreserve POWER BOOST.

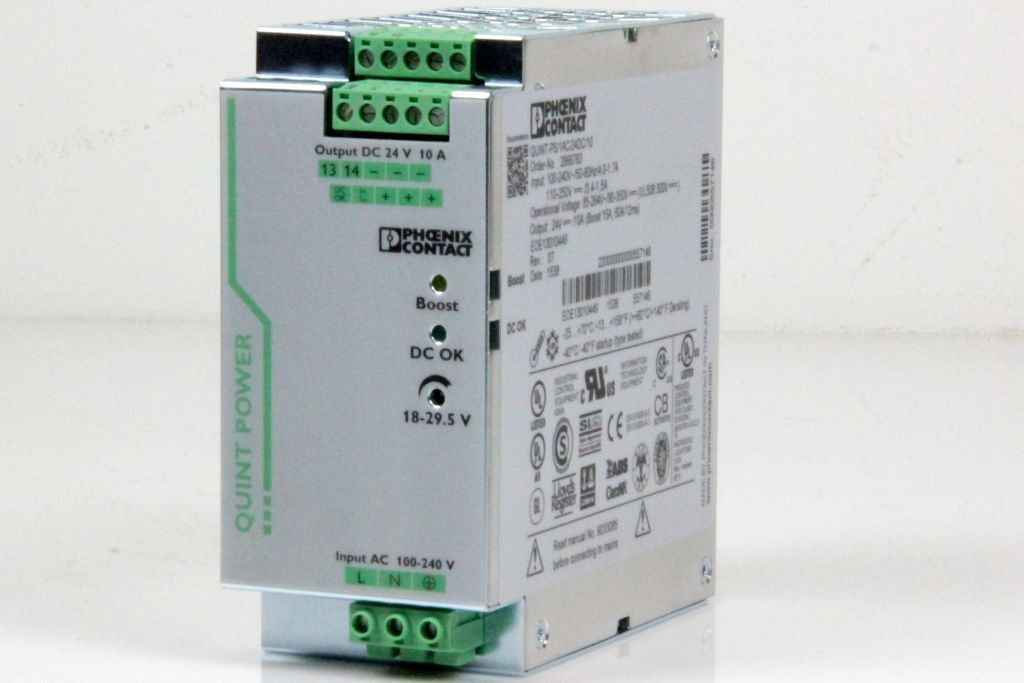

Primär getaktete Stromversorgung QUINT POWER zur Tragschienenmontage mit SFB (Selective Fuse Breaking) Technology, Eingang: 1-phasig, Ausgang: 24 V DC / 10 A
Eingangsdaten
| Eingangsnennspannungsbereich | 100 V AC ... 240 V AC |
|---|---|
| 110 V DC ... 250 V DC | |
| Eingangsspannungsbereich | 85 V AC ... 264 V AC |
| 90 V DC ... 350 V DC (UL 508: ≤ 300 V DC) | |
| Spannungsfestigkeit maximal | 300 V AC |
| Frequenzbereich AC | 45 Hz ... 65 Hz |
| Frequenzbereich DC | 0 Hz |
| Ableitstrom gegen PE | < 3,5 mA |
| Stromaufnahme | 2,2 A (120 V AC) |
| 1,3 A (230 V AC) | |
| 2,5 A (110 V DC) | |
| 1,2 A (220 V DC) | |
| Nennleistungsaufnahme | 257 W |
| Einschaltstromstoß | < 15 A (typisch) |
| Netzausfallüberbrückung | > 36 ms (120 V AC) |
| > 36 ms (230 V AC) | |
| Eingangssicherung | 10 A (träge, intern) |
| Auswahl geeigneter Sicherungen | 10 A ... 20 A (AC: Charakteristik B, C, D, K) |
| Schutzbenennung | Transientenüberspannungsschutz |
| Schutzschaltung/-Bauteil | Varistor, Gasableiter |
Ausgangsdaten
| Nennausgangsspannung | 24 V DC ±1 % |
|---|---|
| Einstellbereich der Ausgangsspannung (USet) | 18 V DC ... 29,5 V DC (> 24 V DC, leistungskonstant begrenzt) |
| Nennausgangsstrom (IN) | 10 A (-25 °C ... 60 °C, UOUT = 24 V DC) |
| POWER BOOST (IBoost) | 15 A (-25 °C ... 40 °C dauerhaft, UOUT = 24 V DC) |
| Selective Fuse Breaking (ISFB) | 60 A (12 ms) |
| Derating | 60 °C ... 70 °C (2,5 % / K) |
| Parallelschaltbarkeit | ja, zur Redundanz und Leistungserhöhung |
| Serienschaltbarkeit | ja |
| Regelabweichung | < 1 % (Laständerung statisch 10 % ... 90 %) |
| < 2 % (Laständerung dynamisch 10 % ... 90 %) | |
| < 0,1 % (Eingangsspannungsänderung ±10 %) | |
| Restwelligkeit | < 50 mVSS (bei Nennwerten) |
| Ausgangsleistung | 240 W |
| Einschaltzeit typisch | < 0,15 s |
| Verlustleistung Leerlauf maximal | 9,1 W |
| Verlustleistung Nennlast maximal | 22 W |
Allgemein
| Nettogewicht | 1,1 kg |
|---|---|
| Wirkungsgrad | > 92,5 % (bei 230 V AC und Nennwerten) |
| Isolationsspannung Eingang/Ausgang | 4 kV AC (Typprüfung) |
| 2 kV AC (Stückprüfung) | |
| Isolationsspannung Eingang/PE | 3,5 kV AC (Typprüfung) |
| 2 kV AC (Stückprüfung) | |
| Isolationsspannung Ausgang/PE | 500 V DC (Stückprüfung) |
| Schutzklasse | I |
| MTBF (IEC 61709, SN 29500) | > 940000 h (25 °C) |
| > 530000 h (40 °C) | |
| > 230000 h (60 °C) | |

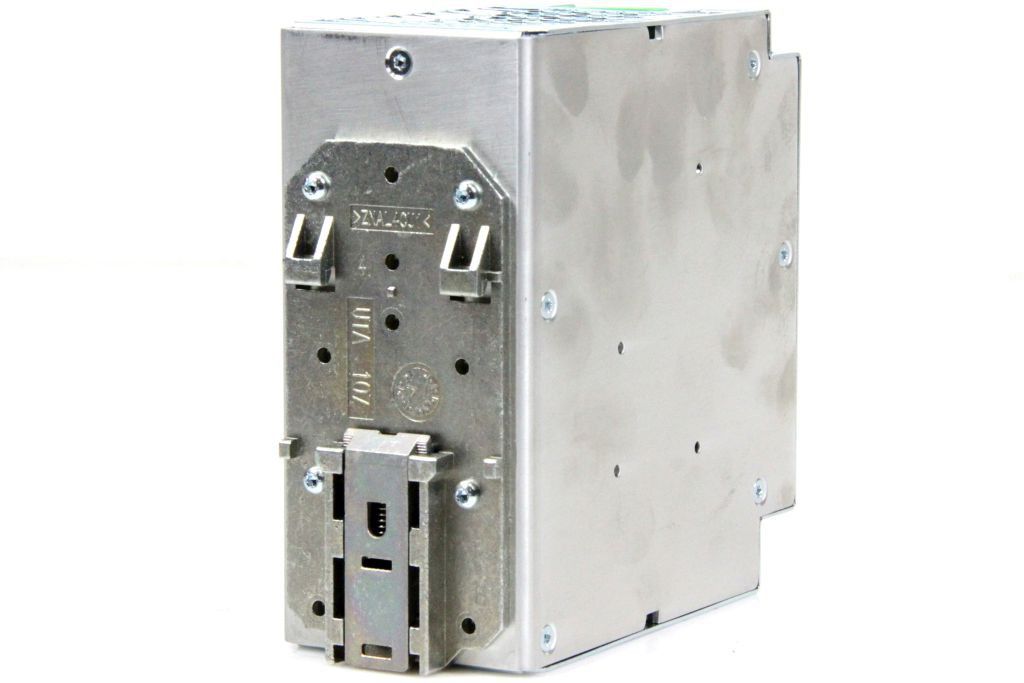

| Einbaulage | waagerechte Tragschiene NS 35, EN 60715 |
| Montagehinweis | anreihbar: horizontal 5 mm, neben aktiven Bauteilen 15 mm, vertikal 50 mm |
| Zustand | Gebraucht |
| Hersteller | Phoenix Contact |
| Modell | 2866763 |
| Inhalt | 1 Stück |
| Gewicht | 2000 g |
| Art.-ID | 1234576942 |
| Art.-ID | 1234576942 |
Phoenix Contact
Phoenix Contact 24VDC 10A 1Ph Stromversorgung QUINT-PS/1AC/24DC/10 2866763
Artikelnummer VN-6202
EAN 4046356113793
Zustand Gebraucht
Verfügbare Stückzahl 1
33,00 EUR
*
Inhalt
1 Stück
Grundpreis
33,00 EUR / Stück
sofort verfügbar
